داکت اسپلیت وستن ایر سه فاز

داکت اسپلیت وستن ایر سه فاز در دو ظرفیت کلیدی ۴۸۰۰۰ و ۶۰۰۰۰ بی‌تی‌یو بر ساعت (معادل ۴ و ۵ تن تبرید)، پاسخی مهندسی‌شده به این دست از نیازها است. در این بررسی تحلیلی، کارشناسان فنی شمعک کالا با اتکا به استانداردهای بین‌المللی تهویه مطبوع و تجربه‌های میدانی در پروژه‌های سنگین ساختمانی، به کالبدشکافی ساختار، کیفیت متریال، مشخصات دینامیکی و ملاحظات اجرایی این تجهیز صنعتی و ساختمانی پرداخته‌اند.

⚙️ تحلیل بصری، کیفیت ساخت و معماری بدنه

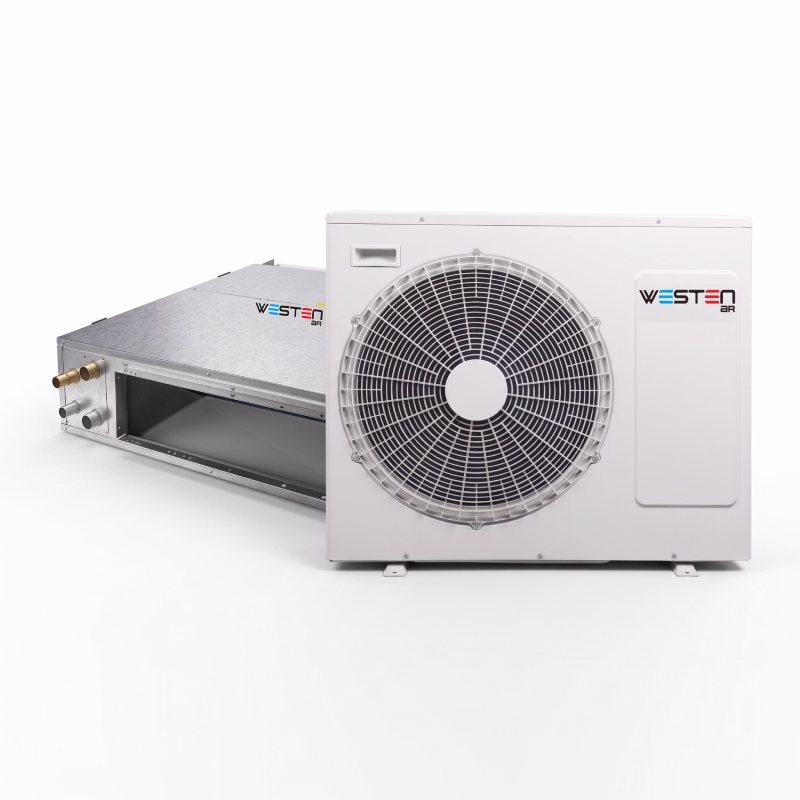

بررسی دقیق جزئیات در تصویر محصول، رویکرد صنعتی و طراحی عمل‌گرایانه این تجهیز را به وضوح نمایان می‌سازد. کیفیت فیزیکی و متریال به‌کاررفته در یونیت‌های داخلی و خارجی نشان‌دهنده استانداردهای سخت‌گیرانه برای افزایش طول عمر در سخت‌ترین شرایط اقلیمی است:

❄️ یونیت خارجی (کندانسور)؛ محافظت در برابر فرسایش اقلیمی

همان‌طور که در تصویر محصول مشخص است، بدنه یونیت خارجی از ورق‌های فولادی گالوانیزه سنگین با ضخامت مهندسی‌شده ساخته شده است. این ورق‌ها تحت پوشش رنگ پودری الکترواستاتیک کوره‌ای چندمرحله‌ای قرار گرفته‌اند تا مقاومت فوق‌العاده‌ای در برابر تابش شدید نور خورشید، رطوبت، باران‌های اسیدی و ذرات معلق هوا از خود نشان دهند.

• کویل‌های کندانسور با لوله‌های مسی شیاردار: تبادل حرارتی در کندانسور بر عهده لوله‌های مسی خالص با فین‌های آلومینیومی هیدروفیلیک با پوشش مقاوم ضدخوردگی است. این پوشش مانع از انباشت رسوب، آب و نمک در مناطق شرجی شده و راندمان انتقال حرارت را در درازمدت در بالاترین سطح حفظ می‌کند.
• فن‌های خروجی با پروانه‌های بهینه‌شده: طراحی محافظ توری دوقلو و مقطع آیرودینامیک پروانه‌ها که در تصویر محصول دیده می‌شود، دبی هوای لازم را با کمترین تلاطم آیرودینامیکی تخلیه کرده و فشار استاتیک لازم را برای دفع گرمای کویل حتی در دماهای محیطی بالا فراهم می‌سازد.
• شیرهای سرویس برنجی با دسترسی آسان: پنل سرویس جانبی امکان دسترسی سریع تعمیرکاران و تکنسین‌ها به مدار مبرد، خط مایع و خط مکش را فراهم می‌کند؛ شیرهای برنجی فورج‌شده از نشتی‌های احتمالی گاز مبرد جلوگیری کرده و ایمنی پایدار در مونتاژ لوله‌کشی مسی را تضمین می‌نمایند.

📐 یونیت داخلی (هواساز)؛ طراحی فشرده برای سقف کاذب

یکی از بزرگ‌ترین مزیت‌های مهندسی این مدل، ارتفاع بسیار مناسب ۲۹ سانتی‌متری یونیت داخلی است. در پروژه‌های ساختمانی که حفظ ارتفاع مفید سقف کاذب یک اولویت معماری به شمار می‌رود، این ضخامت اندک به طراحان امکان می‌دهد بدون نیاز به کناف‌کاری‌های حجیم یا افت محسوس سقف، یونیت را جانمایی کنند.

• عایق‌کاری چندلایه حرارتی و صوتی: جداره‌های داخلی یونیت هواساز با پوشش‌های عایق الاستومری با چگالی بالا ایزوله شده‌اند. این امر علاوه بر جلوگیری از پدیده تعریق بر روی بدنه فلزی و ریزش قطرات روی سقف کاذب، صدای عبور هوای پرسرعت و ارتعاش فن را مهار می‌کند.
• تشتک درین شیب‌دار: سینی تخلیه آب تقطیرشده دارای پوشش ضدزنگ و شیب استاندارد به سمت خروجی است تا از مانداب، تشکیل جرم بیولوژیکی و بوی نامطبوع در چرخه هوادهی کاملاً پیشگیری شود.

🔬 بررسی تخصصی مشخصات فنی و عملکرد ترمودینامیکی

داکت اسپلیت سه فاز وستن ایر بر پایه سادگی مکانیکی، طول عمر بلندمدت قطعات و سهولت نگهداری توسعه یافته است. در ادامه، اجزای کلیدی این سیستم به زبان مهندسی تحلیل می‌شوند:

⚡ ۱. توزیع بار الکتریکی در شبکه سه فاز

تجهیزات با ظرفیت بالای ۴ تن تبرید به دلیل جریان راه‌اندازی بالا، در صورت اتصال به برق تک‌فاز می‌توانند شوک‌های الکتریکی شدیدی به شبکه داخلی ساختمان وارد کنند و منجر به افت ولتاژ یا پریدن فیوزها شوند. بهره‌گیری داکت اسپلیت وستن ایر از برق سه فاز باعث توزیع متقارن آمپراژ میان سه فاز اصلی شبکه می‌شود. این مزیت علاوه بر کاهش قطر کابل‌های قدرت مصرفی، استهلاک کانتکتورها و سیم‌پیچ الکتروموتور را به حداقل رسانده و راندمان کلی سیستم را در طول سال‌ها بهره‌برداری مداوم تضمین می‌کند.

🔄 ۲. کمپرسور روتاری بدون اینورتر؛ پایداری در برابر نوسانات

در شرایطی که تجهیزات مجهز به بوردهای الکترونیکی پیچیده و اینورتر در برابر نوسانات شدید ولتاژ شهری دچار سوختگی یا از کار افتادگی مکرر می‌شوند، داکت اسپلیت سه فاز معمولی وستن ایر با تکیه بر قطعات الکترومکانیکی ساده، بیشترین سازگاری را با شبکه برق کشور دارد. کمپرسورهای روتاری به کار رفته در این محصول با گشتاور راه‌اندازی بالا، گردش روان مبرد و قطعات متحرک کمتر نسبت به کمپرسورهای پیستونی قدیمی، استهلاک کم و تعمیری آسان با هزینه پایین را رقم می‌زنند.

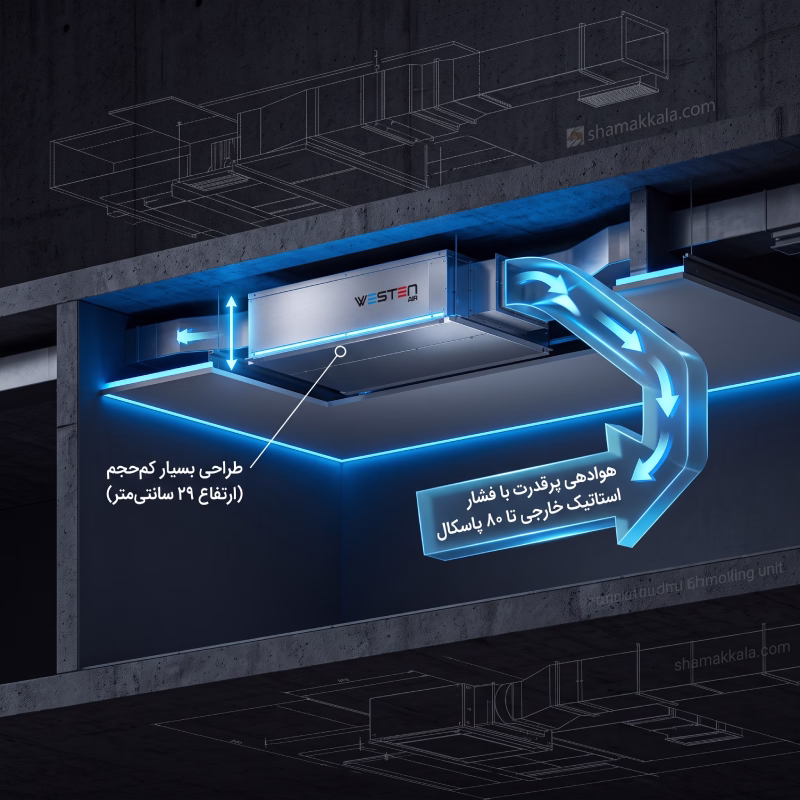

💨 ۳. فشار استاتیک خارجی ۵۰ تا ۸۰ پاسکال؛ انعطاف‌پذیری در کانال‌کشی

فشار استاتیک خارجی مشخص‌کننده میزان توانی است که فن یونیت داخلی برای غلبه بر افت فشار ناشی از اصطکاک هوا در طول کانال، زانوها، فیلترها و دمپرها دارد. رنج ۵۰ تا ۸۰ پاسکال در این تجهیز، آن را در رده دستگاه‌های با فشار استاتیک متوسط به بالا قرار می‌دهد. این مشخصه به طراحان تاسیسات اجازه می‌دهد تا طول مسیر کانال‌کشی را در واحدهای بزرگ امتداد داده و با استفاده از کانال‌های منعطف، دریچه‌های خطی یا اسلات، بدون افت جریان محسوس، هوای مطبوع را به دورترین اتاق‌ها و زون‌های ساختمان هدایت کنند.

🔇 ۴. آکوستیک و رفتار صوتی یونیت داخلی

شنیده شدن صدای زوزه یا گردش باد در داکت اسپلیت‌های تناژ بالا یکی از شایع‌ترین گلایه‌های خریداران است. وستن ایر با طراحی فن‌های سانتریفیوژ بهینه‌شده با بالانس دینامیکی دقیق و امکان تنظیم هوادهی در سه سرعت (۹۹۵، ۱۱۳۰ و ۱۴۲۰ فوت مکعب در دقیقه)، شدت صوت را در سرعت کم به ۴۴ دسی‌بل رسانده است. این سطح صدا برای یک دستگاه ۴ یا ۵ تن تبرید عملکردی بسیار آرام به حساب می‌آید و با اجرای یک باکس دمش و مکش استاندارد به همراه عایق صوتی، حضور دستگاه در سقف به هیچ وجه آرامش محیط زندگی یا کار را برهم نخواهد زد.

📊 راهنمای جامع انتخاب ظرفیت و متراژ مناسب

از آنجا که این محصول در دو ظرفیت متغیر ۴۸۰۰۰ و ۶۰۰۰۰ بی‌تی‌یو بر ساعت ارائه می‌شود، مهندسان شمعک کالا معیارهای مهندسی زیر را برای انتخاب صحیح میان این دو ظرفیت به پیمانکاران و خریداران پیشنهاد می‌کنند:

🏢 سناریوی انتخاب ظرفیت ۴۸۰۰۰ بی‌تی‌یو بر ساعت

• فضای پوشش‌دهی: واحدهای مسکونی یا اداری با مساحت مفید بین ۱۲۰ تا ۱۶۰ مترمربع.
• شرایط ساختمان: ساختمان‌هایی با دیوارهای عایق‌کاری‌شده، پنجره‌های دوجداره استاندارد و در طبقات میانی (طبقاتی که سقف آن‌ها مستقیماً زیر آفتاب پشت‌بام قرار ندارد).
• کاربری: دفاتر کار با تعداد پرسنل محدود، مطب‌های پزشکی، واحدهای مسکونی سه‌خوابه با بار حرارتی متوسط.

🏬 سناریوی انتخاب ظرفیت ۶۰۰۰۰ بی‌تی‌یو بر ساعت

• فضای پوشش‌دهی: فضاهای وسیع با مساحت مفید بین ۱۵۰ تا ۲۲۰ مترمربع.
• شرایط ساختمان: واحدهای طبقه آخر ساختمان‌ها که بار حرارتی تابشی سقف بسیار بالاست، ویلاهای دوبلکس با ارتفاع سقف بیش از ۳ متر، یا سالن‌هایی با سطوح شیشه‌ای گسترده رو به جنوب و غرب.
• کاربری: سالن‌های همایش و جلسات، سالن‌های زیبایی، شوروم‌های تجاری، فروشگاه‌ها و محیط‌های اداری شلوغ که تردد نفرات و تجهیزات الکترونیکی تولیدکننده حرارت در آن‌ها زیاد است.

🔥 یکپارچه‌سازی گرمایش با کویل آب گرم

⚖️ ارزیابی نقاط قوت و محدودیت‌های عملیاتی

برای ارائه یک تحلیل منصفانه و مهندسی، توجه به تمام جنبه‌های مثبت و چالش‌های نصب این تجهیز ضروری است:

✅ مزایای برجسته

• پایداری بالای تغذیه سه فاز: حذف شوک الکتریکی به شبکه داخلی و افزایش طول عمر قطعات موتوری.
• طراحی بسیار باریک یونیت داخلی: ارتفاع ۲۹ سانتی‌متری برای اجرای راحت در سقف کاذب با کمترین تخریب و افت سقف.
• تعمیرپذیری عالی و هزینه‌های نگهداری پایین: قطعات یدکی مکانیکی و برقی آن به طور گسترده در دسترس بوده و نیازی به قطعات الکترونیکی حساس و گران‌قیمت اینورتر ندارد.
• توان غلبه بر شبکه کانال‌کشی طولانی: فشار استاتیک تا ۸۰ پاسکال توزیع متوازن سرما و گرما را تضمین می‌کند.
• سازگاری کامل با کویل آب گرم: کاهش شدید هزینه انرژی در فصول سرد سال.

⚠️ پیش‌نیازها و محدودیت‌های عملیاتی

• نیاز حتمی به برق سه فاز: این دستگاه‌ها قابل راه‌اندازی با کنتورهای تک‌فاز خانگی معمولی نیستند و باید پیش از خرید، تأمین برق سه فاز با آمپراژ متناسب در تابلوی توزیع بررسی شود.
• کنترل دمای یکپارچه: در صورت عدم استفاده از دمپرهای موتوری مجزا در شاخه‌های کانال، دمای تمام اتاق‌ها به صورت هم‌زمان و بر اساس ترموستات مرکزی تنظیم می‌شود.
• ضرورت اجرای تخصصی صداگیری: در ظرفیت‌های بالا، رعایت اصول کانال‌کشی شامل طراحی کانال برگشت، استفاده از برزنت لرزه‌گیر در خروجی یونیت و بهره‌گیری از عایق‌های صوتی استاندارد در چند متر اولیه کانال الزامی است تا صدای چرخش هوا به محیط کاربری منتقل نشود.

🛠️ دستورالعمل‌های طلایی نصب و نگهداری ویژه مهندسان و پیمانکاران

🎯 جمع‌بندی نهایی و رویکرد خرید از شمعک کالا

داکت اسپلیت سه فاز وستن ایر در ظرفیت‌های ۴۸۰۰۰ و ۶۰۰۰۰ بی‌تی‌یو بر ساعت، گزینه‌ای مقتدر، بادوام و کاملاً مقرون‌به‌صرفه برای پروژه‌های تجاری، اداری و مسکونی بزرگ است. این تجهیز برای کارفرمایانی که خواهان فرار از پیچیدگی‌ها و حساسیت‌های سیستم‌های اینورتر هستند و سیستمی مستحکم با استهلاک حداقلی و هزینه تعمیرات معقول طلب می‌کنند، یکی از توجیه‌پذیرترین انتخاب‌های موجود در بازار تاسیسات کشور است.

مجموعه تخصصی شمعک کالا با سال‌ها تجربه در تأمین، مشاوره فنی و اجرای پروژه‌های عظیم برودتی و حرارتی، اصالت فنی کالا، گارانتی قطعات و دسترسی به خدمات پس از فروش وستن ایر را پشتیبانی می‌نماید. جهت محاسبه دقیق بارهای حرارتی و برودتی پروژه، تعیین دقیق ابعاد کانال‌کشی و مشاوره پیش از خرید متناسب با نقشه تاسیساتی ساختمان خود، می‌توانید با کارشناسان ارشد فنی شمعک کالا در تماس باشید تا مطمئن‌ترین و بهینه‌ترین کانفیگ را برای پروژه خود انتخاب فرمایید.
