داکت اسپلیت وستن ایر سه فاز دارای اینورتر

تامین پایدار شرایط آسایش حرارتی در مجتمع‌های ساختمانی وسیع، دفاتر مرکزی شرکت‌ها، ویلاهای بزرگ و فضاهای تجاری مدرن، همواره نیازمند تلفیق قدرت مکانیکی با هوشمندی کنترل الکترونیکی است. در ظرفیت‌های بالای برودتی نظیر ۶۰۰۰۰ بی‌تی‌یو بر ساعت که معادل پنج تن تبرید کامل است، چالش‌های متعددی پیش روی کارفرمایان و مجریان تاسیسات قرار دارد؛ چالش‌هایی نظیر شدت مصرف برق، شوک‌های الکتریکی ناشی از استارت‌های مکرر، نوسانات دمایی در فضا و البته استهلاک زودرس قطعات دوار مکانیکی.

داکت اسپلیت وستن ایر ۶۰۰۰۰ سه فاز مجهز به کیت اینورتر، پاسخی مدرن و مهندسی‌شده به این دغدغه‌ها در صنعت تهویه مطبوع است. ترکیب تغذیه الکتریکی پایدار سه فاز با فناوری کنترل دور موتور اینورتر، این تجهیز را به پرچم‌داری توانمند در رده مصرف انرژی مثبت تبدیل کرده است. در این نقد و تحلیل تخصصی، مهندسان ارشد شمعک کالا با نگاهی عمیق و کاربردی، به بررسی ابعاد متالورژیکی، رفتار ترمودینامیکی، جزئیات لوله‌کشی و راهنمای گزینش ظرفیت این محصول پرداخته‌اند.

⚙️ تحلیل بصری، مهندسی بدنه و دوام ساختاری

بررسی طراحی فیزیکی یونیت‌ها از طریق تصویر محصول، رویکرد دقیق طراحان در حفظ توازن میان مقاومت صنعتی و ابعاد متناسب را آشکار می‌سازد. در سیستم‌های پنج تن تبرید، ارتعاشات داخلی و نیروهای ناشی از جریان هوای سنگین می‌تواند در درازمدت موجب سستی اتصالات مکانیکی شود؛ اما ساختار مهندسی این دستگاه به گونه‌ای است که این آسیب‌ها را به طور کامل مهار می‌کند:

🏢 استحکام یونیت خارجی در فضاهای باز و پشت‌بام‌ها

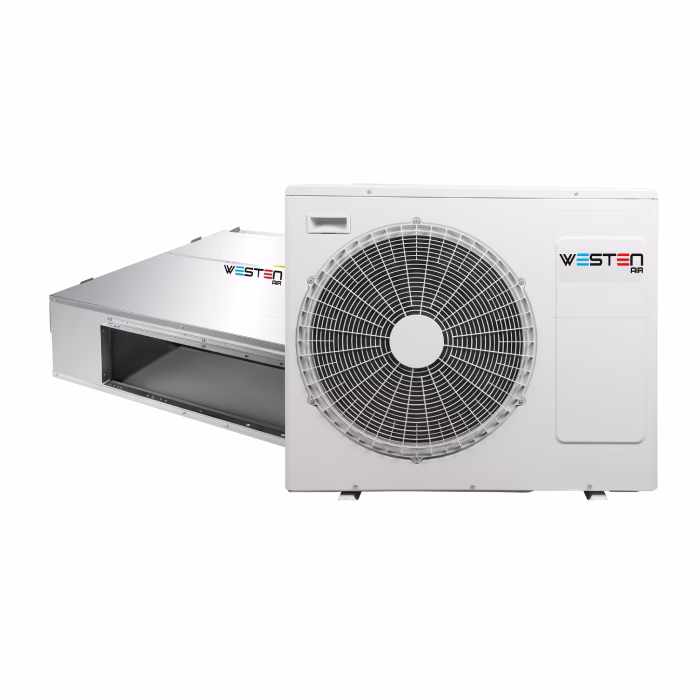

همان‌طور که در تصویر محصول مشهود است، بدنه یونیت خارجی از جنس ورق‌های فولادی گالوانیزه فشرده با استحکام ساختاری بالا ساخته شده است. این ورق‌ها پس از شست‌وشوی شیمیایی و چربی‌زدایی، تحت پوشش رنگ پودری الکترواستاتیک کوره‌ای با مقاومت در برابر اشعه فرابنفش قرار گرفته‌اند:

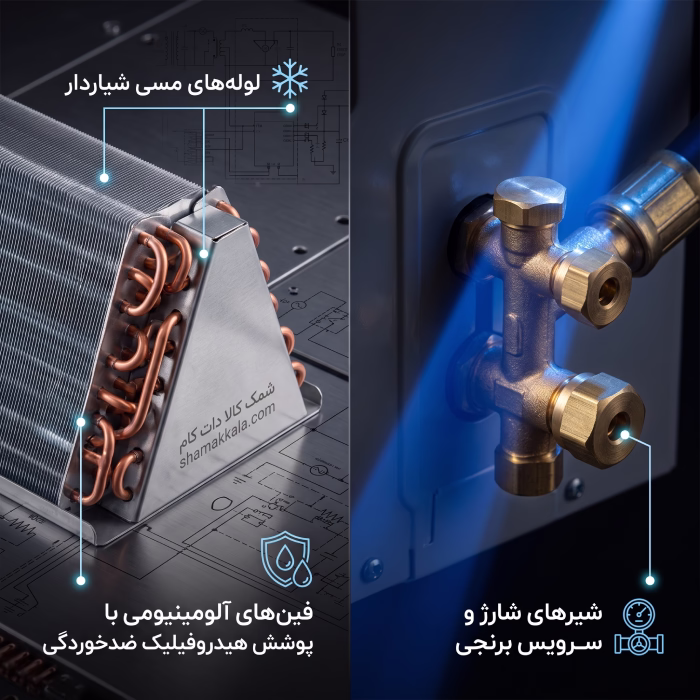

• کویل‌های کندانسور با لوله‌های مسی شیاردار: تبادل حرارت در یونیت بیرونی از طریق کویل‌های مسی دو ردیفه با فین‌های آلومینیومی انجام می‌شود. شیارهای میکرومتری تعبیه‌شده در جداره داخلی لوله‌های مسی، سطح تماس مبرد را افزایش داده و آشفتگی کنترل‌شده‌ای در جریان مبرد ایجاد می‌کنند که بازدهی حرارتی را تا ۳۰ درصد ارتقا می‌دهد.
• فین‌های آلومینیومی با پوشش هیدروفیلیک ضدخوردگی: وجود پوشش مقاوم بر روی فین‌ها مانع از پیوند نمک، رطوبت و ریزگردها با پره‌های آلومینیومی می‌شود. این مشخصه مانع از پوسیدگی و افت تدریجی تبادل حرارت به ویژه در مناطق مرطوب یا هوای آلوده کلان‌شهرها خواهد شد.
• شیرهای شارژ و سرویس برنجی فورج‌شده: شیرهای سرویس خط لوله مکش و خط مایع از آلیاژ برنج فورج‌شده مقاوم در برابر تنش‌های کششی و پیچشی ساخته شده‌اند تا در طول شارژ گاز مبرد یا دمونتاژ فصلی، خطر هرگونه ترک‌خوردگی یا نشت مبرد به صفر برسد.
• حفاظ مشبک پروانه‌ها با رنگ مقاوم: توری محافظ فن یونیت خارجی در تصویر محصول نشان‌دهنده فواصل مهندسی‌شده برای بهینه‌سازی دبی عبوری و در عین حال ممانعت از نفوذ اجسام خارجی به حریم چرخش پروانه‌های فن کندانسور است.

📐 ظرافت یونیت داخلی برای نصب در سقف‌های کوتاه

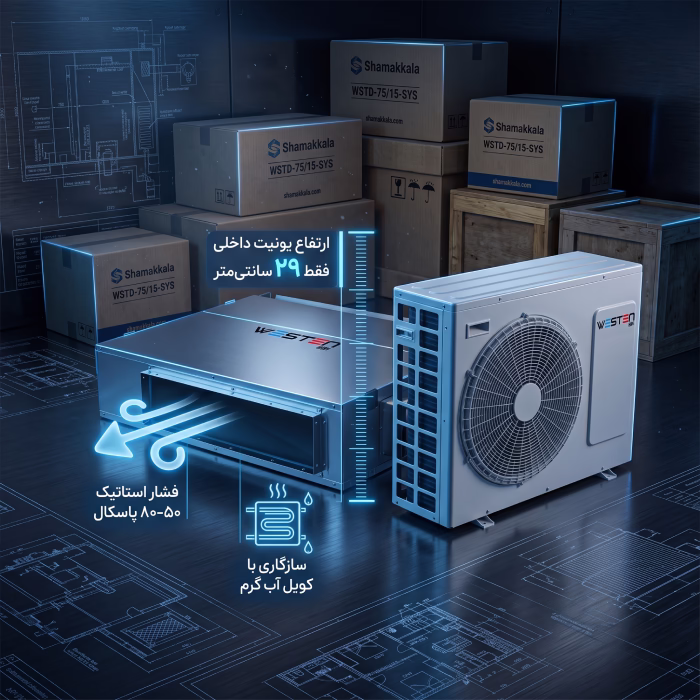

بزرگ‌ترین محدودیت مهندسان معمار در جانمایی سیستم‌های تناژ بالا، ارتفاع گیردار سقف کاذب است. یونیت داخلی داکت اسپلیت اینورتر وستن ایر با ارتفاع مقطع تنها ۲۹ سانتی‌متر، جزو باریک‌ترین هواسازهای پنج تن تبرید بازار است:

• پوشش دوجداره ضدتعریق: بدنه یونیت داخلی از لایه‌های فوم الاستومری سلول‌بسته پوشیده شده است. این عایق الاستومری علاوه بر حذف کامل پدیده شبنم‌زدگی و ریزش آب به درون سقف کاذب، نقش یک جاذب صوتی کارآمد را بازی کرده و طنین چرخش پروانه فن را در محفظه داخلی حبس می‌کند.
• سینی درین گالوانیزه شیب‌دار: به منظور خروج سریع رطوبت تقطیرشده از روی سطح کویل اواپراتور، تشتک تخلیه دارای شیب هیدرولیکی مهندسی‌شده است تا از ماندن آب راکد، لجن‌بستن سینی و تولید بوی نامطبوع در مسیر جریان هوا پیشگیری به عمل آید.

🔬 بررسی مشخصات مکانیکی و ترمودینامیکی

افزودن کیت اینورتر به سیستم‌های سه فاز صنعتی، تحولی بزرگ در دینامیک کاری دستگاه ایجاد کرده است. در جدول زیر، ویژگی‌های فنی اصلی این مدل به همراه مدل پایه هم‌رده گردآوری شده است:

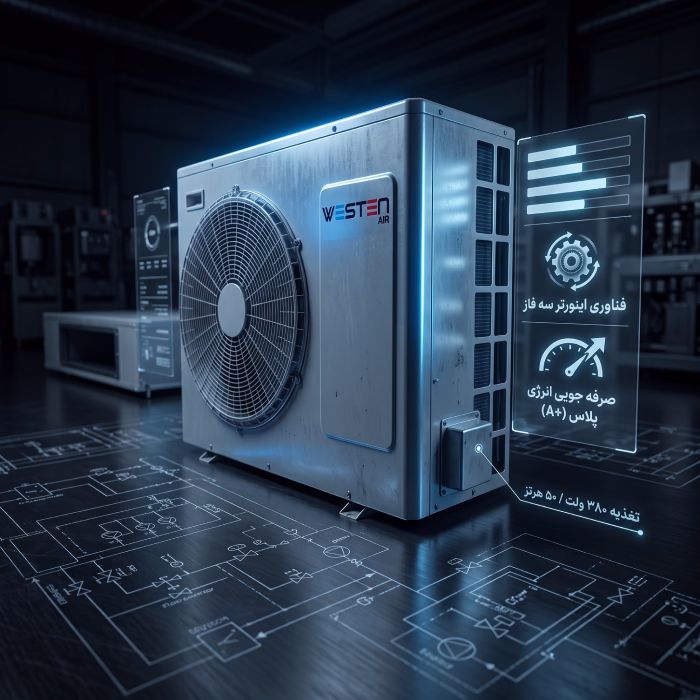

⚡ فناوری اینورتر همراه با تغذیه سه فاز؛ جهش در راندمان حرارتی

در کمپرسورهای معمولی دور ثابت، برای رسیدن به دمای مطلوب، موتور با حداکثر توان روشن شده و پس از رسیدن به دمای تنظیم‌شده، ناگهان خاموش می‌شود. این سیکل پیوسته خاموش و روشن شدن، آمپراژ استارت فوق‌العاده سنگینی را طلب می‌کند و نوسان دمایی محسوسی در فضای اتاق ایجاد می‌نماید.

داکت اسپلیت اینورتر ۶۰۰۰۰ وستن ایر با به‌کارگیری درایو کنترل فرکانس، دور کمپرسور روتاری را به نرمی تغییر می‌دهد. به محض نزدیک شدن دمای اتاق به عدد مطلوب، کمپرسور متوقف نمی‌شود، بلکه دور آن به حداقل رسیده و تنها اتلاف بار حرارتی محیط را جبران می‌کند. این مکانیزم به دستاوردهای فنی زیر منجر می‌شود:

💨 فشار استاتیک خارجی؛ غلبه بر اصطکاک در کانال‌کشی‌های طولانی

فشار استاتیک خارجی ۵۰ تا ۸۰ پاسکال به این معناست که بلوور یونیت داخلی توانایی پرتاب هوا در مسیرهای پرپیچ‌وخم کانال، جعبه‌های تقسیم، دمپرهای موتوری و دریچه‌های هوای خطی را با حداقل افت دبی داراست. در پروژه‌های لوکس مسکونی و تجاری که دریچه‌های پرتاب هوا به دلایل دکوراتیو در فواصل دوری از یونیت نصب می‌شوند، این هد فشاری بالا مانع از راکد ماندن هوا در انتهای خط کانال خواهد شد.

🔇 رفتار آکوستیک و تنظیمات هوادهی سه‌گانه

حجم جابجایی هوای ۱۴۲۰ فوت مکعب در دقیقه در سرعت حداکثری، محیط‌های بسیار گرم را در کمتر از چند دقیقه خنک می‌کند. با این حال، استفاده از موتور فن چندسرعته به همراه طراحی دینامیکی پروانه‌های سانتریفیوژ، سطح صدای دستگاه را در دور آرام به ۴۶ دسی‌بل محدود کرده است. در صورت اجرای صحیح عایق صوتی کانال و تعبیه برزنت منعطف در دهانه خروجی، صدای حاصل از دستگاه در مناطق خواب یا اتاق‌های جلسات کاملاً نامحسوس خواهد بود.

📊 راهنمای تخصصی تعیین متراژ و انتخاب ظرفیت ۶۰۰۰۰

از آنجا که این دستگاه در رده ظرفیت‌های متغیر برودتی تعریف شده، انتخاب میان ظرفیت ۶۰۰۰۰ بی‌تی‌یو بر ساعت (۵ تن تبرید) یا مدل ۴۸۰۰۰ بی‌تی‌یو بر ساعت (۴ تن تبرید) باید بر پایه محاسبات دقیق بار برودتی ساختمان انجام پذیرد. کارشناسان تاسیسات شمعک کالا معیارهای زیر را برای گزینش این ظرفیت توصیه می‌کنند:

📐 متراژ و ابعاد هندسی پروژه

🔧 محدودیت‌های طول لوله‌کشی مبرد

در برج‌ها و ساختمان‌هایی که یونیت خارجی ناگزیر باید روی روف‌گاردن یا پشت‌بام نصب شود و یونیت داخلی در طبقات میانی قرار دارد، افت فشار مسیر لوله‌کشی مسی اهمیت دوچندان می‌یابد. ظرفیت ۶۰۰۰۰ وستن ایر به دلیل روغن‌کاری پایدار و قدرت روتاری خود، با رعایت سایز لوله‌های استاندارد و اجرای تله‌های روغن مهندسی‌شده، توانایی پشتیبانی از مسیرهای لوله‌کشی تا فواصل مجاز استاندارد را دارا است.

🔥 سازگاری با سیستم‌های حرارت مرکزی و کویل آب گرم

در اقلیم کشور، اتکا به سیکل تبرید معکوس کمپرسور برای گرمایش زمستانه، به لحاظ اقتصادی و هزینه‌های آبونمان برق به هیچ عنوان مقرون‌به‌صرفه نیست. داکت اسپلیت اینورتر وستن ایر با تجهیز به کویل آب گرم در مسیر یونیت داخلی، عملکردی دوگانه و بی‌نقص ارائه می‌دهد:

در فصول سرد، آب داغ خروجی از پکیج دیواری یا دیگ موتورخانه مرکزی به کویل گرمایشی نصب‌شده بر روی دهانه داکت هدایت می‌شود. در این وضعیت، کمپرسور خارجی و بورد اینورتر به طور کامل در مدار خاموش قرار می‌گیرند و تنها موتور فن یونیت داخلی روشن می‌شود تا با مصرف برق بسیار ناچیز، حجم زیادی از هوای گرم و مطبوع را در تمامی فضاها به گردش درآورد. این عملکرد، سیستم را از رادیاتورهای دیواری جاگیر و لوله‌کشی‌های روکار کاملاً بی‌نیاز می‌سازد.

⚖️ ارزیابی جامع مزایا و محدودیت‌های عملیاتی (نقد منصفانه)

یک خرید موفق در حوزه تجهیزات سنگین صنعتی تنها در سایه شناخت دقیق نقاط قوت و محدودیت‌های سیستم محقق می‌شود:

✅ مزایای رقابتی

• کاهش محسوس بار مالی برق ماهانه: به لطف مدار اینورتر و توزیع جریان در سه فاز، سیستم در رده بهینه‌ترین تجهیزات برودتی کشور قرار دارد.
• استارت نرم و حذف نوسان ولتاژ: کاهش جریان راه‌اندازی اولیه که از ایجاد تداخل در سایر تجهیزات الکترونیکی حساس ساختمان ممانعت می‌کند.
• حفظ دمای پایدار: جلوگیری از نوسانات آزاردهنده دمای محیط کار و زندگی به دلیل هوشمندی در تغییر دور موتور.
• ارتفاع بسیار کم یونیت داخلی: صرفه‌جویی در فضای سقف کاذب و آزادی عمل بالا در اجرای طراحی‌های داخلی.
• تجهیز به فن سانتریفیوژ بهینه‌شده: صدای کم در سرعت‌های استاندارد به همراه دبی هوای قدرتمند.

⚠️ الزامات و محدودیت‌های اجرایی

• نیاز حتمی به انشعاب برق سه فاز: این دستگاه بر روی کنتورهای خانگی تک‌فاز قابل راه‌اندازی نیست و باید از وجود خط کابل‌کشی سه فاز ۳۸۰ ولت با آمپراژ ایمن در تابلو برق ساختمان اطمینان حاصل شود.
• هزینه اولیه بالاتر نسبت به مدل‌های دور ثابت: به کار رفتن تکنولوژی بوردهای اینورتر و چوک‌های الکترونیکی پیشرفته، قیمت خرید اولیه آن را در مقایسه با مدل‌های مکانیکی بدون اینورتر افزایش می‌دهد، هرچند این اختلاف در بلندمدت از طریق قبض برق جبران خواهد شد.
• حساسیت بردهای الکترونیکی به نوسان شدید شبکه: با وجود حفاظت‌های تعبیه‌شده، استفاده از محافظ‌های ولتاژ سه فاز صنعتی در تابلو توزیع برای حفظ سلامت بورد اینورتر در برابر شوک‌های ناگهانی شبکه برق شهری قویاً توصیه می‌شود.

🛠️ راهکارهای حیاتی در فاز نصب و نگهداری مهندسی

🎯 کلام آخر و خدمات تخصصی شمعک کالا

داکت اسپلیت وستن ایر ۶۰۰۰۰ سه فاز دارای اینورتر، نمادی از پایداری صنعتی و مصرف بهینه انرژی در میان تجهیزات تهویه مطبوع ظرفیت بالا است. اگر پروژه شما دارای انشعاب سه فاز بوده و به دنبال سیستمی مدرن، کم‌صدا، با ماندگاری بالا و بدون ایجاد هزینه‌های سرسام‌آور قبض برق هستید، این دستگاه گزینه‌ای بی‌نقص به شمار می‌رود.

فروشگاه تخصصی تاسیسات شمعک کالا با فراهم آوردن زیرساخت فنی برای استعلام قیمت رقابتی، ضمانت اصالت قطعات و تجهیزات و ارائه مشاوره‌های دقیق تاسیساتی، در کنار مهندسان و پیمانکاران محترم سراسر کشور است. برای اخذ راهنمایی‌های تکمیلی درباره محاسبه ظرفیت دقیق بار برودتی، طراحی ابعاد کانال و ثبت سفارش داکت اسپلیت‌های وستن ایر، می‌توانید با کارشناسان فنی شمعک کالا در ارتباط باشید تا پروژه‌ای مطمئن و مهندسی‌شده را رقم بزنید.
