داکت اسپلیت ساده وستن ایر تک فاز

⚙️ بررسی تخصصی و مهندسی داکت اسپلیت وستن ایر تک فاز (بررسی ظرفیت‌های ۲۴۰۰۰ و ۳۶۰۰۰)

در پروژه‌های تاسیساتی و ساختمانی مدرن، انتخاب سیستم تهویه مطبوع مرکزی نیازمند بررسی دقیق پارامترهای ترمودینامیکی، محدودیت‌های معماری و سناریوهای مصرف انرژی است. داکت اسپلیت‌های برند وستن ایر ساخت کشور چین، با ارائه تلفیقی از مهندسی دقیق، قطعات بادوام و سازگاری با شرایط اقلیمی متنوع، جایگاه ویژه‌ای در میان پیمانکاران و مهندسان تاسیسات پیدا کرده‌اند. تیم مهندسی شمعک کالا در این مقاله به کالبدشکافی دقیق و بررسی فنی دو مدل پرکاربرد این برند یعنی ظرفیت بیست و چهار هزار دور ثابت و ظرفیت سی و شش هزار دور متغیر می‌پردازد تا شما را در انتخاب بهینه‌ترین تجهیز برای پروژه‌های مسکونی و تجاری یاری کند.

📐 تحلیل کیفیت ساخت و طراحی فیزیکی بدنه

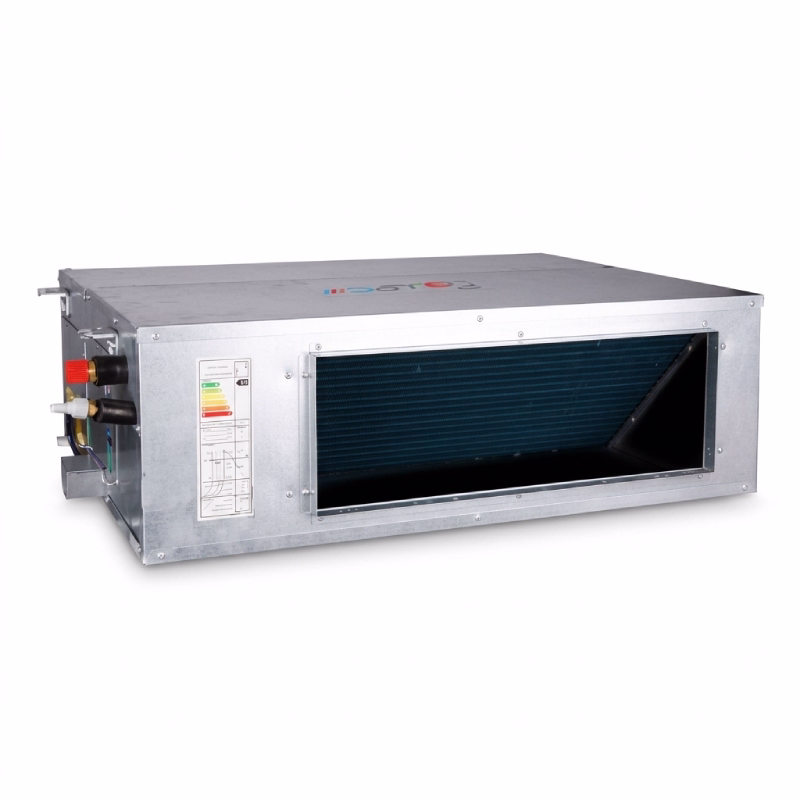

با نگاهی دقیق به تصویر محصول، متوجه معماری صنعتی و استفاده از متریال مستحکم در ساختار یونیت داخلی می‌شویم. بدنه این دستگاه از ورق‌های گالوانیزه ضخیم و مقاوم در برابر خوردگی ساخته شده است که پایداری دستگاه را در محیط‌های مرطوب سقف کاذب تضمین می‌کند.

کویل‌های به کار رفته در دهانه خروجی دستگاه، دارای فین‌های آبی رنگ هستند که نشان‌دهنده استفاده از پوشش‌های ضدخوردگی و آب‌گریز بر روی پره‌های آلومینیومی است. این پوشش مهندسی‌شده، علاوه بر افزایش راندمان انتقال حرارت، از تجمع قطرات آب ناشی از تقطیر و به دنبال آن رشد قارچ و باکتری در محیط تاریک سقف کاذب جلوگیری می‌کند. در سمت چپ بدنه، اتصالات لوله‌های مسی رفت و برگشت مبرد با درپوش‌های محافظ قرمز و سفید مشخص شده‌اند که نشان از دقت کارخانه سازنده در جلوگیری از نفوذ رطوبت و آلاینده‌ها به سیکل تبرید پیش از نصب نهایی دارد. همچنین ابعاد بهینه‌شده دستگاه، امکان نصب آن را در سقف‌های کاذب با محدودیت ارتفاع به راحتی فراهم می‌آورد و پنل‌های دسترسی جانبی و زیرین، عملیات سرویس و نگهداری دوره‌ای را برای تکنسین‌ها بسیار تسهیل کرده است.

🔧 کالبدشکافی قلب تپنده سیستم؛ کمپرسور و سیکل تبرید

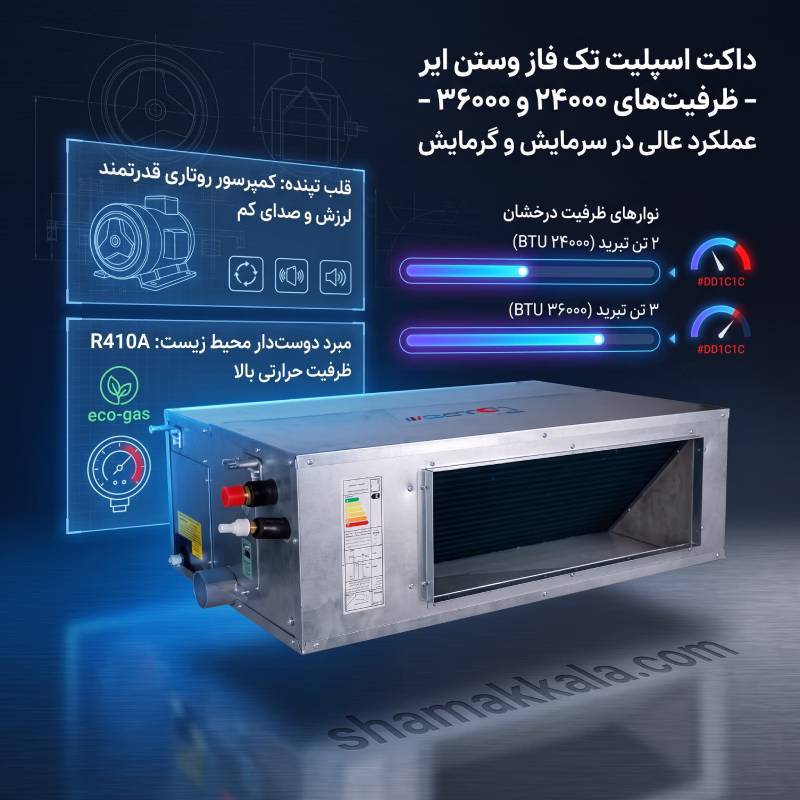

در سیستم‌های تهویه مطبوع، نوع کمپرسور و مبرد تعیین‌کننده اصلی طول عمر و راندمان دستگاه هستند. داکت اسپلیت‌های وستن ایر در این دو ظرفیت، از کمپرسورهای قدرتمند روتاری بهره می‌برند که به دلیل ساختار فشرده، لرزش بسیار پایین و صدای حداقلی، گزینه‌ای بی‌رقیب برای کاربری‌های مسکونی و اداری محسوب می‌شوند.

• مدل بیست و چهار هزار دور ثابت: این دستگاه با بهره‌گیری از کمپرسور روتاری استاندارد، توانایی تامین بار برودتی و حرارتی فضاهای متوسط را دارد. در این سیستم، کمپرسور همواره با حداکثر توان کار می‌کند و پس از رسیدن دمای محیط به نقطه تنظیم شده توسط ترموستات، خاموش می‌شود. این معماری کلاسیک، هزینه اولیه خرید را به شدت کاهش می‌دهد و به دلیل سادگی مدار فرمان، تعمیرات آن برای تکنسین‌ها بسیار ساده‌تر و کم‌هزینه‌تر است.
• مدل سی و شش هزار دور متغیر: این ظرفیت مجهز به کیت پیشرفته تغییر دهنده دور موتور است. مدار فرمان هوشمند این دستگاه، فرکانس برق ورودی به کمپرسور را بر اساس نیاز حرارتی محیط به صورت پیوسته تنظیم می‌کند. این عملکرد باعث می‌شود دستگاه به جای روشن و خاموش شدن‌های مکرر، با دور آرام به کار خود ادامه دهد که نتیجه آن کاهش پنجاه درصدی شوک‌های الکتریکی به شبکه برق ساختمان و ارتقای رده مصرف انرژی به سطح عالی است.

هر دو سیستم با مبرد دوست‌دار محیط زیست R410A شارژ می‌شوند. این گاز به دلیل ظرفیت حرارتی بالاتر نسبت به مبردهای قدیمی، علاوه بر حفاظت از لایه اوزون، تبادل حرارتی بسیار سریع‌تری در کویل‌ها ایجاد کرده و بازدهی نهایی سیستم را به طرز چشمگیری افزایش می‌دهد.

📏 راهنمای مهندسی سایزینگ و انتخاب ظرفیت متغیر

کاربری داکت اسپلیت بیست و چهار هزار: این مدل با ظرفیت اسمی دو تن تبرید و حجم هوادهی بین ۵۹۶ تا ۸۵۰ فوت مکعب بر دقیقه، برای فضاهایی با متراژ مفید ۴۵ تا ۶۵ متر مربع ایده‌آل است. اگر پروژه شما یک آپارتمان تک خوابه، یک دفتر کار یکپارچه یا یک فروشگاه محلی با بار حرارتی متعارف و ارتفاع سقف استاندارد است، این ظرفیت پاسخگوی کامل نیاز شما خواهد بود. توان مصرفی سرمایش این مدل در حدود ۲۳۳۰ وات با جریان مصرفی ۱۰.۵۹ آمپر تک فاز است که نیازمند طراحی کابل‌کشی استاندارد در تابلو برق مینیاتوری واحد می‌باشد.

کاربری داکت اسپلیت سی و شش هزار: با ظرفیت اسمی سه تن تبرید و حجم هوادهی بین ۷۴۵ تا ۱۰۵۰ فوت مکعب بر دقیقه، این سیستم برای فضاهای بزرگتر از ۶۵ تا ۱۰۰ متر مربع طراحی شده است. استفاده از تکنولوژی دور متغیر در این ظرفیت بالا، یک الزام مهندسی است تا مصرف برق بهینه بماند. توان مصرفی این دستگاه در حدود ۳۱۰۰ وات با جریان ۱۴.۰۹ آمپر است. این مدل برای سالن‌های پذیرایی بزرگ، دفاتر اداری با پلان باز و فضاهایی با پنجره‌های قدی و آفتاب‌گیر که نیازمند پرتاب باد قدرتمندتری هستند، انتخابی استراتژیک محسوب می‌شود.

🛠️ الزامات نصب، لوله‌کشی و کانال‌کشی برای مجریان تاسیسات

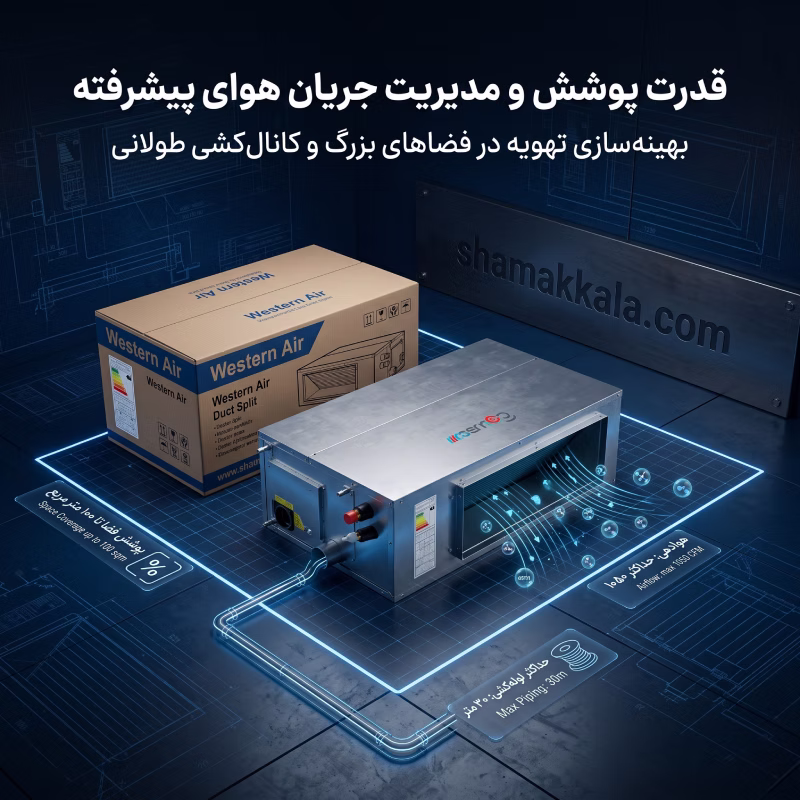

در داکت اسپلیت‌ها، کیفیت اجرای زیرساخت به اندازه کیفیت خود دستگاه اهمیت دارد. فشار استاتیک یونیت‌های داخلی وستن ایر در بازه ۵۰ تا ۸۰ پاسکال تنظیم شده است. این فشار استاتیک متوسط، امکان اجرای شبکه‌ای از کانال‌های انتقال هوا اعم از گالوانیزه، پلی‌اورتان یا فلکسیبل را با طول مسیرهای متعارف فراهم می‌کند. توزیع یکنواخت هوا از طریق دریچه‌ها، وابستگی شدیدی به محاسبات دقیق افت فشار در کانال‌ها دارد.

⚖️ بررسی مزایا و محدودیت‌های عملیاتی محصول

برای یک انتخاب مهندسی، بررسی نقاط قوت در کنار محدودیت‌های سیستم امری ضروری است.

✅ نقاط قوت:

• صدای عملکرد بسیار پایین: با سطح صدای ۴۷ دسی‌بل در یونیت داخلی، آرامش محیط‌های مسکونی به هیچ وجه مختل نمی‌شود.
• ابعاد کامپکت یونیت داخلی: ارتفاع کم یونیت‌های هواساز، نیاز به پایین آوردن بیش از حد سقف کاذب را مرتفع کرده و زیبایی معماری داخلی را حفظ می‌کند.
• گارانتی قدرتمند: ارائه ۵ سال ضمانت تعویض کمپرسور و ۱۸ ماه گارانتی قطعات، نشان‌دهنده اعتماد سازنده به طول عمر قطعات است.
• سازگاری با شبکه تک فاز: برخلاف بسیاری از ظرفیت‌های بالا که نیازمند برق سه فاز هستند، مدل ۳۶۰۰۰ دور متغیر وستن ایر با برق تک فاز ۲۲۰ ولت کار می‌کند که چالشی بزرگ را برای ساختمان‌های فاقد برق سه فاز حل کرده است.

❌ محدودیت‌ها:

• رده انرژی در مدل دور ثابت: مدل ۲۴۰۰۰ دارای برچسب انرژی بی می‌باشد. اگرچه مصرف آن در مقایسه با سیستم‌های قدیمی بسیار کمتر است، اما در پروژه‌هایی که گواهینامه‌های سبز و مصرف انرژی در سطح پلاس آ مد نظر است، ممکن است محدودیت محسوب شود.
• نیاز به محاسبات دقیق کانال‌کشی: به دلیل فشار استاتیک محدود به ۸۰ پاسکال، امکان استفاده از مسیرهای بسیار طولانی کانال با انشعابات پیچیده وجود ندارد و طراحی شبکه هواساز باید کاملا بهینه و با کمترین زانویی انجام شود.
