داکت اسپلیت وستن ایر تک فاز دارای اینورتر

داکت اسپلیت وستن ایر تک فاز مجهز به کیت اینورتر، یکی از سیستم‌های تهویه مطبوع مستقل ساختمانی است که با تکیه بر کمپرسور دور متغیر روتاری و بازده انرژی رده آ مثبت، تعادلی میان راندمان ترمودینامیکی و کاهش هزینه‌های جاری انرژی برقرار ساخته است. شمعک کالا به عنوان مرجع تخصصی تامین تجهیزات تاسیساتی، این رده از محصولات وستن ایر را در سه ظرفیت پرکاربرد ۲۴۰۰۰، ۳۰۰۰۰ و ۳۶۰۰۰ بی تی یو بر ساعت به عنوان راهکاری کارآمد برای سازندگان و مهندسان مشاور پروژه‌های ساختمانی با دسترسی به برق تک‌فاز پیشنهاد می‌کند.

⚙️ تحلیل مهندسی ساختار فیزیکی و کیفیت ساخت بر اساس تصویر محصول

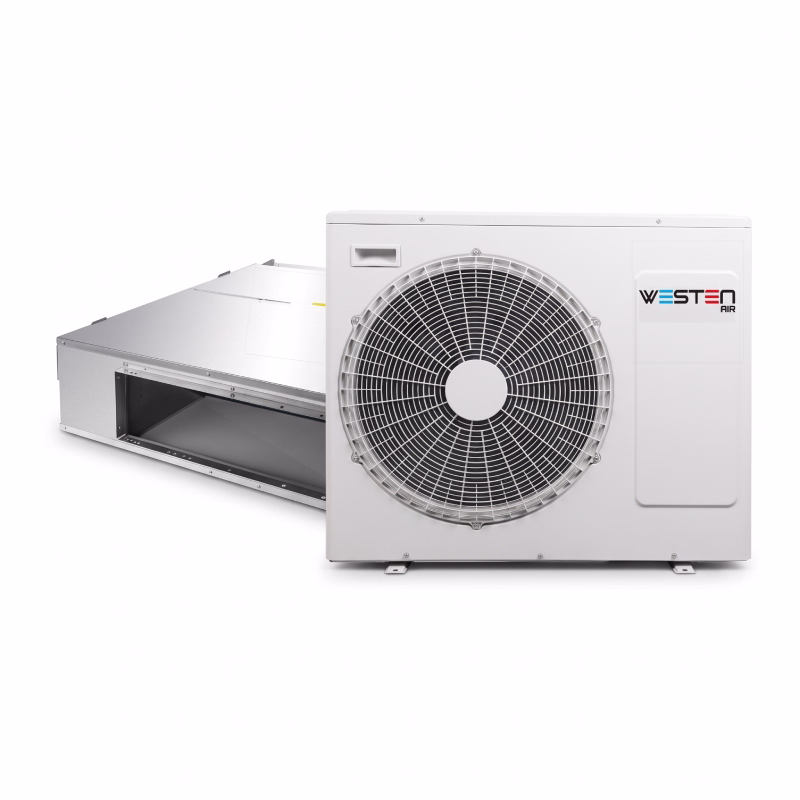

بررسی دقیق اجزای مکانیکی در تصویر محصول نشان‌دهنده رویکرد صنعتی سازنده در طراحی یونیت داخلی و یونیت خارجی است:

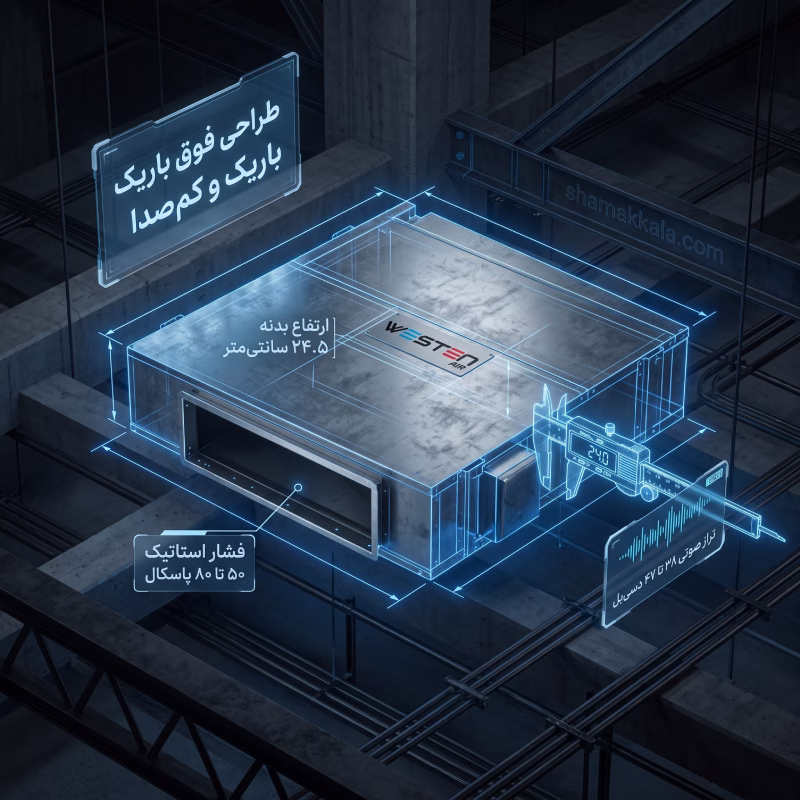

• یونیت داخلی (هواساز توکار): در تصویر محصول، یونیت داخلی با بدنه‌ای از جنس ورق فولادی گالوانیزه ضخیم دیده می‌شود. استفاده از این ورق علاوه بر افزایش استحکام ساختاری در برابر لرزش‌های ناشی از چرخش فن سانتریفیوژ، مقاومت بالایی در برابر رطوبت و خوردگی در فضای سقف کاذب ایجاد می‌کند. دهانه خروجی هوا مجهز به فلنج استاندارد و چهارگوش برای اتصال مستقیم و هوابند به کانال‌کشی اصلی است. ضخامت کم یونیت داخلی (ارتفاع ۲۴.۵ سانتی‌متر در مدل‌های ۳۰ و ۳۶ هزار) اجازه می‌دهد دستگاه در فضاهای با محدودیت ارتفاع سقف کاذب، به‌ویژه بالای سقف کاذب راهروها یا سرویس‌ها، با کمترین افت فضا مستقر شود.

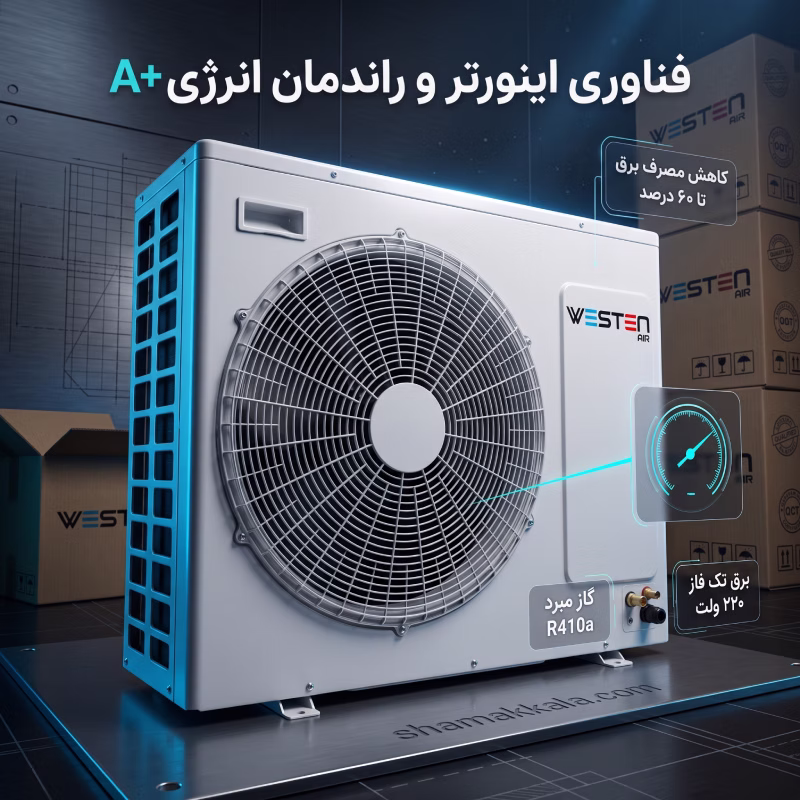

• یونیت خارجی (کندانسور): کابینت یونیت خارجی از ورق‌های فولادی با پوشش رنگ پودری الکترواستاتیک کوره‌ای ساخته شده است که مقاومت فوق‌العاده‌ای در برابر تابش شدید آفتاب، باران‌های اسیدی و رطوبت محیطی از خود نشان می‌دهد. توری محافظ خروجی فن با طراحی پروانه‌ای بهینه‌شده، علاوه بر ایمن‌سازی فن در برابر ورود اجسام خارجی، پروفیل توزیع هوای متوازنی ایجاد کرده و از افت فشار استاتیکی موضعی فن جلوگیری می‌کند. همچنین دستگیره تعبیه‌شده روی بدنه، جابه‌جایی و باراندازی دستگاه را برای تیم‌های اجرایی در محل کارگاه ساختمانی تسهیل می‌نماید. مسیرهای لوله‌کشی و شیرهای سرویس در کنار دستگاه توسط درپوش محافظت می‌شوند تا خطوط مبرد از آسیب‌های فیزیکی مصون بمانند.

❄️ تحلیل ترمودینامیکی و راندمان فناوری اینورتر

عملکرد متغیر در داکت اسپلیت‌های وستن ایر به واسطه استفاده از برد کنترل الکترونیکی اینورتر و کمپرسورهای روتاری محقق شده است. در سیستم‌های دور ثابت، کمپرسور همواره با توان نامی صد در صد وارد مدار شده و پس از رسیدن دما به نقطه تنظیم خاموش می‌شود. این توقف و راه‌اندازی مکرر، دو چالش اساسی ایجاد می‌کند: شوک جریان الکتریکی در لحظه استارت و نوسان مداوم دمای هوای خروجی.

کیت اینورتر با کنترل فرکانس جریان برق متناوب، سرعت دوران شفت کمپرسور روتاری را متناسب با بار برودتی یا حرارتی لحظه‌ای ساختمان تنظیم می‌کند. این عملکرد مزایای فنی ملموسی دارد:

• حذف جریان راه‌اندازی اولیه: در شبکه برق تک فاز، جریان هجومی اولیه در سیستم‌های سنتی می‌تواند منجر به افت ولتاژ شدید در مدار برق ساختمان و تداخل در عملکرد سایر ادوات شود. اینورتر وستن ایر دستگاه را با شیب نرم روشن می‌کند.
• تثبیت بار دمایی محیط: کمپرسور پس از رسیدن به نقطه آسایش خاموش نمی‌شود، بلکه روی فرکانس پایین تثبیت می‌گردد؛ امری که نوسان محسوس دمای اتاق را از میان برده و رطوبت‌گیری پیوسته را حفظ می‌نماید.
• سازگاری با مبرد دوستدار محیط زیست: استفاده از گاز مبرد آر ۴۱۰ ای، به دلیل ظرفیت انتقال حرارت بالا و فشار کاری بیشتر نسبت به مبردهای قدیمی، منجر به راندمان تبادل بالاتر در کویل‌های مسی فین‌دار شده و ضریب عملکرد سیستم را به میزان قابل توجهی ارتقا داده است.

🌬️ ارزیابی آیرودینامیکی، هوادهی و مشخصات آکوستیک

یکی از دغدغه‌های اصلی طراحان تاسیسات مکانیکی در به‌کارگیری داکت اسپلیت‌ها، موضوع تراز صوتی و تامین افت فشار شبکه کانال است:

• فشار استاتیک خارجی ۵۰ تا ۸۰ پاسکال: محدوده فشار استاتیک این دستگاه‌ها به عنوان فشار استاتیک متوسط شناخته می‌شود. این میزان فشار، امکان غلبه بر اصطکاک مسیرهای کانال‌کشی گالوانیزه یا فلکسیبل، زانوها، دمپرها و دریچه‌های خطی اسلات یا مشبک را در پروژه‌های مسکونی و اداری با طول کانال استاندارد فراهم می‌سازد، بدون آنکه نیاز به استفاده از فن‌های فشار بالا و پرصدا باشد.
• دبی جریان هوا: حجم هوادهی دستگاه در سه دور متغیر فن (کم، متوسط و زیاد) طراحی شده است. به عنوان مثال، در ظرفیت ۳۶۰۰۰، جریان هوا بین ۷۴۵ تا ۱۰۵۰ فوت مکعب در دقیقه تغییر می‌کند که امکان برقراری تهویه مطبوع یکنواخت و ایجاد گردش هوای متناسب با حجم زون‌های مختلف را میسر می‌سازد.
• مهندسی صدا: تراز صوتی تولیدی یونیت داخلی در مدل‌های مختلف در بازه ۳۸ تا ۴۷ دسی‌بل قرار دارد. این اعداد نشان می‌دهند که در صورت طراحی اصولی کانال برگشت، اجرای عایق الاستومری صوتی در محفظه اختلاط و رعایت فاصله استاندارد دریچه دهش از دهانه دستگاه، عملکرد صوتی دستگاه کاملا استاندارد بوده و آسایش صوتی کاربران را مخدوش نخواهد کرد.

📊 جدول مقایسه مشخصات فنی ظرفیت‌های وستن ایر تک فاز

📐 راهنمای تخصصی سایزینگ و انتخاب ظرفیت در پروژه‌های عمرانی

انتخاب دقیق ظرفیت حرارتی و برودتی، تعیین‌کننده‌ترین گام در جلوگیری از استهلاک زودرس کمپرسور و ممانعت از ایجاد سرمایش یا گرمایش ناقص است. کارشناسان فنی شمعک کالا انتخاب ظرفیت‌ها را بر اساس شاخص‌های زیر توصیه می‌کنند:

• ظرفیت ۲۴۰۰۰ (دو تن تبرید): این ظرفیت برای فضاهای مسکونی با متراژ مفید حدود ۵۰ تا ۷۵ متر مربع یا دفاتر اداری تا ۴۵ متر مربع در شرایط اقلیمی معتدل و نیمه‌خشک مناسب است. به دلیل ابعاد کوچک یونیت داخلی (طول ۸۹ سانتی‌متر)، برای واحدهایی که فضای سقف کاذب محدودی دارند، گزینه‌ای بی‌نقص به حساب می‌آید.
• ظرفیت ۳۰۰۰۰ (دو و نیم تن تبرید): طراحی این مدل برای واحدهای مسکونی با متراژ ۷۵ تا ۱۰۰ متر مربع و فضاهای اداری تا ۶۵ متر مربع پیشنهاد می‌شود. ارتفاع ۲۴.۵ سانتی‌متری بدنه این ظرفیت، آزادی عمل فوق‌العاده‌ای در طراحی معماری سقف کاذب ایجاد می‌کند.
• ظرفیت ۳۶۰۰۰ (سه تن تبرید): این سایز پاسخگوی نیاز واحدهای مسکونی با متراژ ۱۰۰ تا ۱۳۰ متر مربع و محیط‌های تجاری یا مطب‌های پزشکی با مساحت حدود ۸۰ متر مربع است. نکته حائز اهمیت در انتخاب این مدل، قابلیت کارکرد آن با برق تک فاز است که به پیمانکاران اجازه می‌دهد بدون نیاز به اخذ اشتراک برق سه‌فاز از توان خنک‌کنندگی بالای سه تن بهره‌مند شوند.

⚖️ ارزیابی جامع نقاط قوت و چالش‌های اجرایی

بررسی بی‌طرفانه مشخصات عملکردی این سیستم، تصویری روشن از نقاط قوت و الزامات اجرایی آن به دست می‌دهد:

✅ نقاط قوت:

• بهینه‌سازی موثر مصرف برق با استاندارد آ مثبت به لطف تکنولوژی اینورتر.
• سازگاری با زیرساخت برق تک‌فاز شهری، بدون تحمیل هزینه‌های سنگین کابل‌کشی سه‌فاز.
• ارتفاع باریک یونیت داخلی که ارتفاع مفید سقف را حفظ می‌کند.

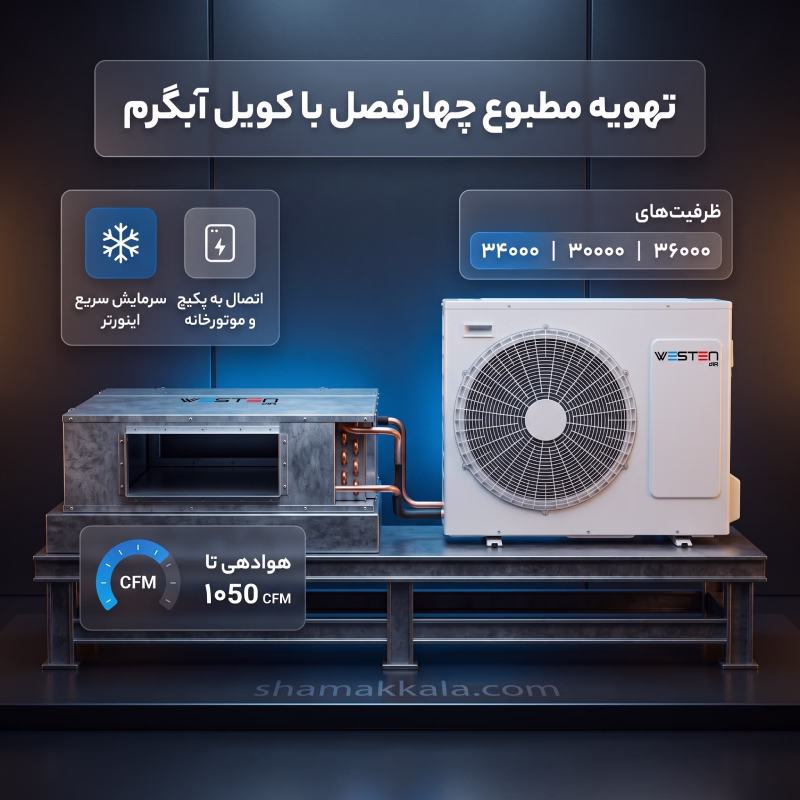

• امکان اتصال به کویل آبگرم برای استفاده از سیستم حرارت مرکزی یا پکیج دیواری در زمستان، که منجر به صرفه‌جویی شدید در مصرف برق فصول سرد می‌شود.
• دسترسی آسان به خدمات پس از فروش و تامین قطعات در داخل کشور از طریق شبکه فروش شمعک کالا.
