منبع تحت فشار 80 لیتری HTM

در مهندسی تاسیسات آبرسانی و موتورخانه‌های مداربسته، کنترل نوسانات هیدرولیکی و مدیریت استهلاک الکتروپمپ‌ها از حیاتی‌ترین چالش‌های طراحان و مجریان است. الکتروپمپ‌های ساختمانی و صنعتی برای کارکرد مداوم در بازه‌های زمانی کوتاه و قطع و وصل‌های ثانیه‌ای طراحی نشده‌اند؛ هر بار استارت موتور، جریان الکتریکی شدیدی را از شبکه دریافت کرده و تنش‌های مکانیکی سنگینی به سیم‌پیچ، شفت و سیل مکانیکی وارد می‌سازد. منبع تحت فشار ۸۰ لیتری اچ‌تی‌ام محصول پیشگامان شوفاژ ایرانیان، به عنوان یک مخزن دیافراگمی با تیوپ تعویض‌پذیر و اتکا به فناوری مشترک ایران و ایتالیا، پاسخی مهندسی‌شده برای بهینه‌سازی این فرآیند است. متخصصان شمعک کالا در این بررسی جامع، ابعاد فنی، متریال، مشخصات هیدرولیکی و جزئیات کاربردی این تجهیز را به دقت واکاوی می‌کنند.

⚙️ تحلیل بصری و طراحی صنعتی بر پایه استانداردهای تاسیساتی

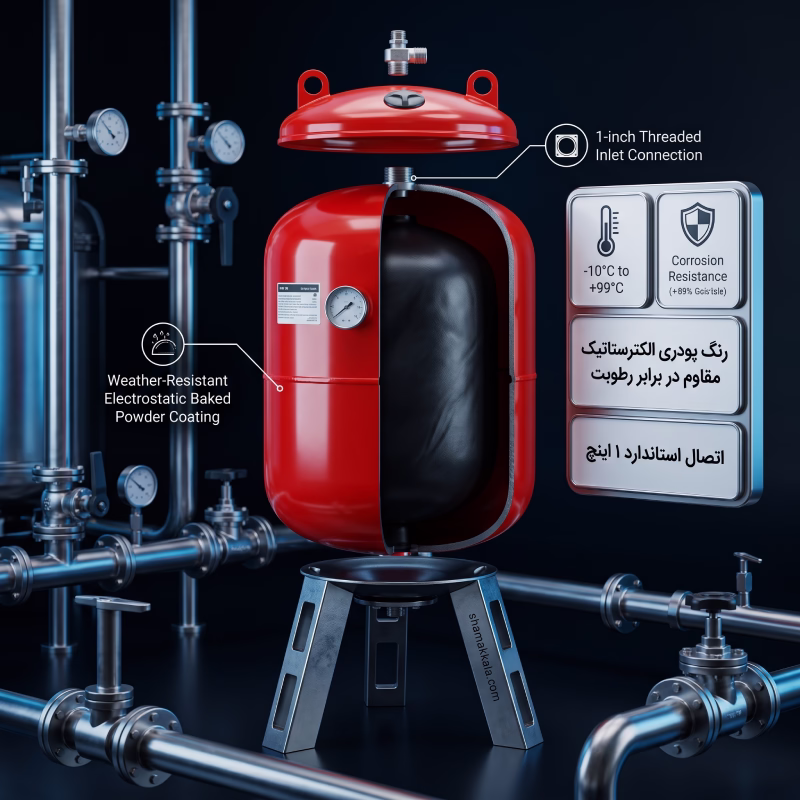

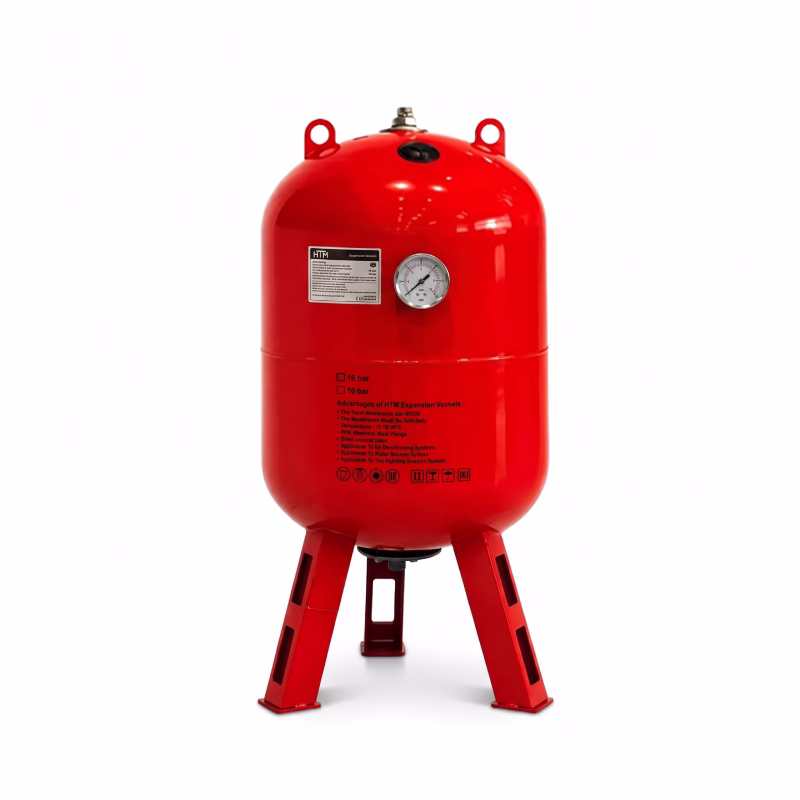

همان‌طور که در تصویر محصول مشاهده می‌شود، اولین مولفه‌ای که در ساختار فیزیکی منبع ۸۰ لیتری اچ‌تی‌ام جلب توجه می‌کند، کیفیت پوشش سطحی و فرم پایدار آن است. بدنه استوانه‌ای با انحنای بالایی و پایینی مهندسی‌شده، تنش‌های کششی ناشی از فشارهای متناوب هیدرولیکی تا ۱۰ بار را به طور یکنواخت در کل پوسته توزیع می‌کند. رنگ قرمز درخشان بدنه از نوع پودری الکترواستاتیک کوره پخته است؛ این فرآیند پوشش‌دهی سطحی یکنواخت، بدون منفذ و نفوذناپذیر در برابر رطوبت محیطی ایجاد می‌نماید که برای موتورخانه‌ها یا مناطق با رطوبت نسبی بسیار بالا، یک مزیت حیاتی در جلوگیری از پوسیدگی پوسته بیرونی به شمار می‌رود.

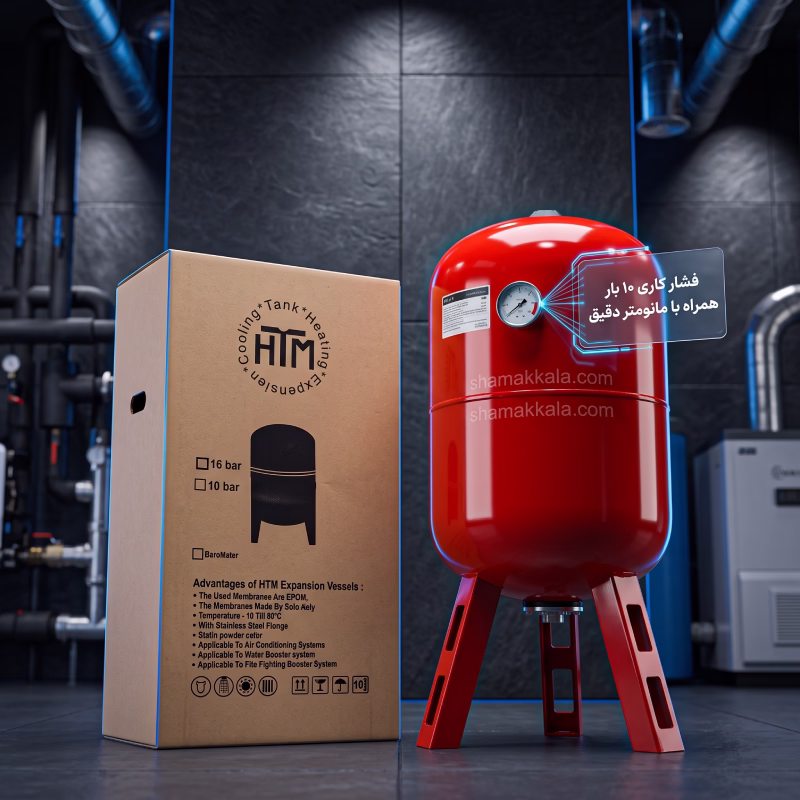

در بخش فوقانی مخزن، دو قلاب فولادی مستحکم به چشم می‌خورد که فرآیند حمل، جابه‌جایی و قرارگیری در فضاهای محدود موتورخانه را بدون ریسک آسیب به بدنه یا اتصالات هیدرولیکی تسهیل می‌کند. در مجاورت این قلاب‌ها، والف محافظت‌شده تزریق باد با درپوش پلیمری مقاوم قرار دارد. همچنین در نمای جلویی پوسته، یک فشارسنج عقربه‌ای تعبیه شده است؛ این مانومتر روکار به تکنسین تاسیسات و بهره‌بردار امکان می‌دهد بدون نیاز به ابزار جانبی، فشار آب مدار و فشار داخلی سیستم را در یک نگاه رصد کنند.

پایه‌های تکیه‌گاهی منبع نیز نشان از نگاه دقیق مهندسی به پایداری مکانیکی دارند. این سه پایه فولادی زاویه‌دار با مقاطع مقاوم‌سازی‌شده، تعادل ثقلی مخزن را در حالت پر بودن کامل آب که وزن ناخالص آن به نزدیک ۱۰۰ کیلوگرم می‌رسد تضمین می‌کنند. تعبیه شیارهای توخالی بر روی پایه‌ها علاوه بر کاهش وزن مرده سازه، بستری برای تثبیت تجهیز و عدم انتقال ارتعاشات ضربه‌ای به کف موتورخانه فراهم می‌سازد. علاوه بر این، فاصله ارتفاعی پایه‌ها از سطح زمین، دسترسی آسان به اتصال رزوه و مجموعه فلنج تحتانی را برای لوله‌کش میسر می‌کند.

🔬 کالبدشکافی متریال و برتری‌های مکانیکی

کیفیت عملکردی مخازن تحت فشار وابسته به دو قطعه بنیادین است: فلنج ورودی و تیوپ ارتجاعی ذخیره آب. هرگونه نقص در کیفیت این دو بخش به سرعت منجر به افت فشار شبکه، پارگی تیوپ یا نشتی سیال خواهد شد.

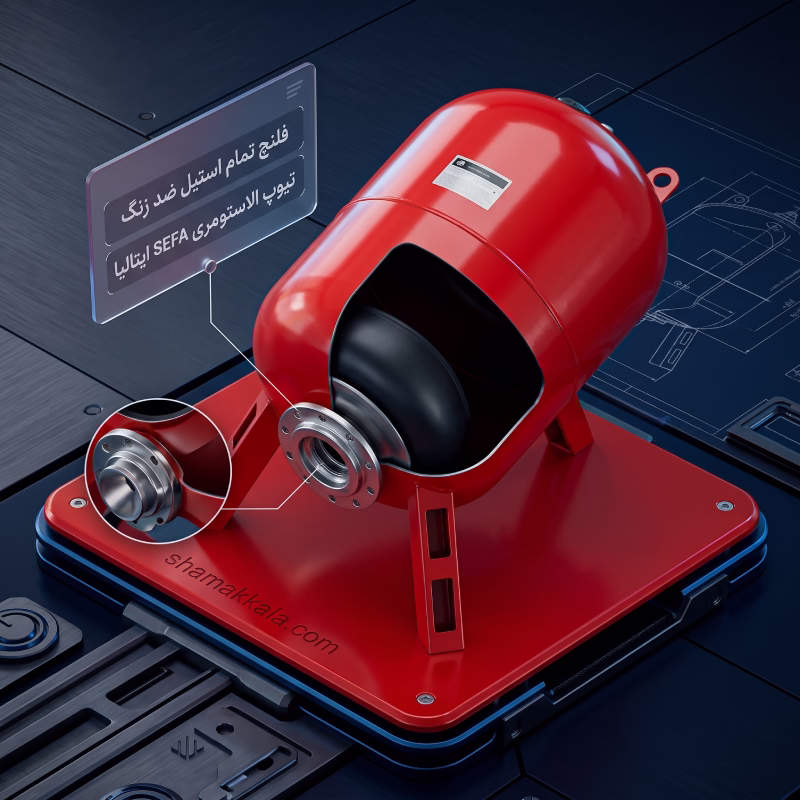

💧 ۱. فلنج تمام استیل؛ پایان معضل اکسیداسیون و رسوب‌زدگی

بزرگ‌ترین نقطه تمایز این محصول در قیاس با نمونه‌های رایج بازار، استفاده از فلنج تمام استیل به جای آلیاژهای گالوانیزه ارزان‌قیمت است. در مخازن دارای فلنج گالوانیزه، به مرور زمان و در اثر برخورد مداوم با آب، پوشش روی تخریب شده و زنگ‌زدگی آهن موجب مسدود شدن دهانه، ایجاد براده‌های زبر بر لبه‌های فلنج و در نهایت سوراخ شدن تیوپ لاستیکی می‌شود. فلنج تمام استیل به‌کاررفته در این مخزن مقاومت نامحدودی در برابر خورندگی الکتروشیمیایی و رسوب‌گذاری املاح آب دارد، کیفیت بهداشتی آب آشامیدنی را کاملاً حفظ می‌کند و تعویض تیوپ را در سرویس‌های دوره‌ای به کاری بدون دردسر بدل می‌سازد.

🛡️ ۲. تیوپ الاستومری سفا ایتالیا؛ دوام دینامیکی بالا

درون مخزن، تیوپ تولیدشده توسط برند معتبر سفا ایتالیا وظیفه جداسازی هوای فشرده از آب را بر عهده دارد. این تیوپ از الاستومرهای بهداشتی با خاصیت ارتجاعی فوق‌العاده ساخته شده که در برابر انقباض و انبساط‌های پیاپی مقاومت خستگی استثنایی از خود نشان می‌دهد. تحمل دمایی این قطعه از منفی ۱۰ درجه سانتی‌گراد تا مثبت ۹۹ درجه سانتی‌گراد متغیر است؛ ویژگی کم‌نظیری که این منبع را علاوه بر شبکه‌های آبرسانی سرد، برای کاربرد به عنوان منبع انبساط بسته در موتورخانه‌های حرارت مرکزی و پکیج‌های ظرفیت بالا کاملاً آماده می‌سازد. این دامنه دمایی تضمین می‌کند که جداره پلیمری در شرایط آب جوش و دماهای بالا خشک و شکننده نشود و بو یا طعم نامطبوعی به آب مصرفی اضافه نگردد.

🔄 عملکرد هیدرولیکی و نحوه کار در چرخه آبرسانی

مکانیزم کاری منبع تحت فشار ۸۰ لیتری بر اساس قانون گازها و تراکم‌پذیری هوا استوار است. عملکرد این سیستم طی مراحل زیر انجام می‌گیرد:

1. مرحله تزریق و فشرده‌سازی: پمپ با راه‌اندازی اولیه، آب را از طریق دهانه یک اینچ وارد تیوپ داخلی می‌کند. با افزایش حجم آب، بالشتک هوای فشرده محبوس در فضای خشک میان تیوپ و بدنه فلزی متراکم‌تر می‌شود.
2. قطع کارکرد پمپ: هنگامی که فشار محفظه به حد بالایی تنظیم‌شده روی کلید اتوماتیک می‌رسد، پمپ خاموش شده و سیستم در وضعیت آماده‌باش قرار می‌گیرد.
3. تامین فشار شبکه بدون مصرف برق: با گشودن شیرهای برداشت در ساختمان، فشار بالشتک هوای منبع، آب درون تیوپ را به مدار لوله‌کشی می‌راند. تا زمانی که حجم آب ذخیره‌شده تمام نشود و فشار به حداقل مجاز نرسد، الکتروپمپ خاموش باقی می‌ماند.
4. مهار پدیده مخرب ضربه قوچ: در زمان باز و بسته شدن ناگهانی شیرآلات اهرمی یا خاموش شدن پمپ، موج هیدرولیکی پرفشاری به سوی لوله‌ها بازمی‌گردد؛ منبع با ایفای نقش جاذب انرژی هیدرولیکی، شوک فشاری را در کیسه هوای ارتجاعی خود مستهلک کرده و مانع شکستگی اتصالات و آسیب به پروانه پمپ می‌شود.

📐 راهنمای مهندسی انتخاب و محاسبه ظرفیت

انتخاب ظرفیت منبع تحت فشار همواره تابعی از توان پمپ، تعداد مصرف‌کنندگان و میزان تقاضای هم‌زمان است. از دیدگاه تجربی و استانداردهای طراحی تاسیسات مکانیکی، معیارهای زیر برای گزینش این مخزن پیشنهاد می‌گردد:

• محاسبه سرانگشتی بر پایه تعداد واحد: در یک الگوی میانگین، به ازای هر واحد مسکونی مصرفی استاندارد بین ۱۵ تا ۲۰ لیتر حجم مخزن محاسبه می‌شود. بر این اساس، منبع ۸۰ لیتری انتخابی ایده‌آل و مهندسی برای یک ساختمان مسکونی ۴ تا ۵ واحدی است.
• ساختمان‌های اداری و تجاری سبک: به دلیل الگوی مصرف پراکنده و عدم حضور وسایل پرمصرف مانند ماشین لباسشویی یا وان در طول روز، این ظرفیت پاسخگوی نیاز مجموعه‌های اداری با پرسنل متوسط تا ۳۰ نفر نیز خواهد بود.
• محدودیت توان پمپ: به کار بردن منبع ۸۰ لیتری روی پمپ‌های با توان ۱ تا ۲ اسب بخار، چرخه استارت الکتروموتور را به زیر ۱۰ بار در ساعت کاهش داده و افت حرارتی سیم‌پیچ را تضمین می‌نماید.

انتخاب نادرست ظرفیت معایب متعددی در پی دارد؛ اگر ظرفیت کمتر از نیاز پروژه باشد، پمپ برای یک لیوان آب مکرراً استارت خورده و پلاتین‌های کلید اتوماتیک به سرعت ذوب می‌شوند. در نقطه مقابل، انتخاب ظرفیت‌های بسیار بزرگ‌تر بدون در نظر گرفتن دبی پمپ می‌تواند منجر به راکد ماندن طولانی‌مدت آب در تیوپ و افت کیفیت بهداشتی گردد.

🔧 پروتکل نگهداری، تنظیم شارژ باد و اهمیت گاز نیتروژن

کارایی بهینه این محصول نیازمند بازرسی منظم فشار پیش‌شارژ تیوپ است. کارشناسان شمعک کالا همواره بر چند اصل نگهداری کلیدی تاکید دارند:

• فشار کالیبراسیون استاندارد: فشار اولیه باد مخزن پیش از راه‌اندازی و در حالتی که هیچ آبی درون سیستم وجود ندارد، باید اندازه‌گیری شود. این عدد باید حدود ۰.۲ بار پایین‌تر از فشار استارت تنظیمی کلید اتوماتیک یا عموماً در بازه ۱.۵ تا ۲ بار تنظیم گردد. اگر این فشار بیش از حد بالا باشد، حجم ذخیره آب بسیار اندک خواهد شد و اگر بسیار پایین باشد، تیوپ بیش از حد منبسط شده و به بدنه داخلی برخورد می‌کند.
• مزیت رقابتی گاز ازت در اقلیم‌های مرطوب: استفاده از هوای محیط با کمپرسورهای معمولی رطوبت و اکسیژن را وارد فضای بین پوسته و تیوپ می‌کند. این رطوبت سبب زنگ‌زدگی سطوح داخلی منبع شده و براده‌های اکسیدشده مانند سمباده جداره خارجی تیوپ را پاره می‌کنند. تزریق گاز ازت یا نیتروژن خالص به جای باد معمولی، هرگونه خطر پوسیدگی جداره داخلی مخزن را از بین برده و طول عمر تیوپ سفا را چند برابر می‌سازد.
• نشانه‌های خرابی تیوپ: نوسان شدید فشار آب، خاموش و روشن شدن مداوم پمپ به محض باز شدن شیر، و خروج آب از سوزن والف بالایی مخزن هنگام فشردن آن، همگی دال بر سوراخ شدن تیوپ و پر شدن مخزن از آب هستند که نیاز به تعویض فوری دارد.

⚖️ مزایا و محدودیت‌های عملیاتی محصول

برای داشتن یک ارزیابی واقع‌گرایانه، بررسی هم‌زمان قوت‌ها و محدودیت‌ها امری ضروری است:

✅ نقاط قوت مهندسی

• فلنج تمام استیل مقاوم در برابر هرگونه زنگ‌زدگی و پاشش نمک‌های معدنی آب
• تیوپ درجه‌یک ساخت سفا ایتالیا با الاستیسیته و حافظه برگشت‌پذیری طولانی‌مدت
• دامنه دمای کاری بسیار وسیع از منفی ۱۰ تا مثبت ۹۹ درجه سانتی‌گراد
• پوشش رنگ پودری الکترواستاتیک مناسب فضاهای مرطوب
• دارای مانومتر روکار جهت پایش آنی فشار آب سیستم
• دارای دسته‌های بالابر فلزی جهت نصب آسان
• یک سال ضمانت معتبر پوسته توسط گروه صنعتی اچ‌تی‌ام

⚠️ محدودیت‌ها و الزامات اجرایی

• نیاز به بازرسی فصلی فشار باد جهت جلوگیری از فرسودگی پیش از موعد تیوپ
• ابعاد عمودی نیازمند فضای کافی از نظر ارتفاع سقف موتورخانه است
• لزوم استفاده از شیر یک‌طرفه مرغوب پیش از دهانه مخزن جهت عدم تخلیه فشار به سمت کنتور یا شبکه شهری

📋 جدول مشخصات فنی منبع تحت فشار ۸۰ لیتری HTM

منبع تحت فشار ۸۰ لیتری اچ‌تی‌ام با تکیه بر متریال درجه‌یک نظیر فلنج تمام استیل و تیوپ ایتالیایی سفا، از گزینه‌های بسیار قابل اعتماد در پروژه‌های ساختمانی متوسط و تاسیسات موتورخانه‌ای مدرن محسوب می‌شود. مجموعه شمعک کالا با سنجش دقیق مشخصات فنی و استانداردهای ساخت این تجهیز، آن را به عنوان یک انتخاب مهندسی‌شده و مقرون‌به‌صرفه با هدف افزایش عمر مفید الکتروپمپ‌ها و تثبیت پایداری جریان آب به پیمانکاران و خریداران پیشنهاد می‌کند. رعایت اصول ساده‌ای مانند پایش منظم پیش‌شارژ باد با نیتروژن و تنظیم صحیح کلیدهای فشار، دوام مستمر این مخزن را در سالیان متمادی بهره‌برداری به حداکثر خواهد رساند.
