در مهندسی سیستم‌های آبرسانی و تاسیسات مکانیکی ساختمان، مدیریت نوسانات فشار و بهینه‌سازی الگوی کارکرد الکتروپمپ‌ها از حیاتی‌ترین ارکان طراحی پایدار به شمار می‌رود. استهلاک ناشی از روشن و خاموش شدن‌های پی‌درپی پمپ، تحمیل شوک‌های مکانیکی به لوله‌کشی و بالا رفتن تصاعدی مصرف برق، همگی از معضلات رایج در شبکه‌های آبرسانی فاقد مخازن ذخیره تحت فشار استاندارد هستند. منبع تحت فشار ۶۰ لیتری اچ‌تی‌ام درجه‌دار، یکی از تجهیزات کارآمد و مهندسی‌شده در بازار تاسیسات کشور است که بر پایه همکاری صنعتی مشترک ایران و ایتالیا روانه بازار شده است. متخصصان «شمعک کالا» با تکیه بر تحلیل‌های فنی و بازخوردهای میدانی در پروژه‌های متعدد ساختمانی و صنعتی، در این مطلب به واکاوی جامع این منبع، متریال به کار رفته، راندمان عملیاتی و الزامات اجرایی آن می‌پردازند تا مهندسان ناظر، مجریان لوله‌کشی و پیمانکاران ساختمانی انتخابی هوشمندانه و با حداکثر تطابق با نیاز پروژه داشته باشند.
⚙️ کالبدشکافی بصری و کیفیت ساخت صنعتی بدنه

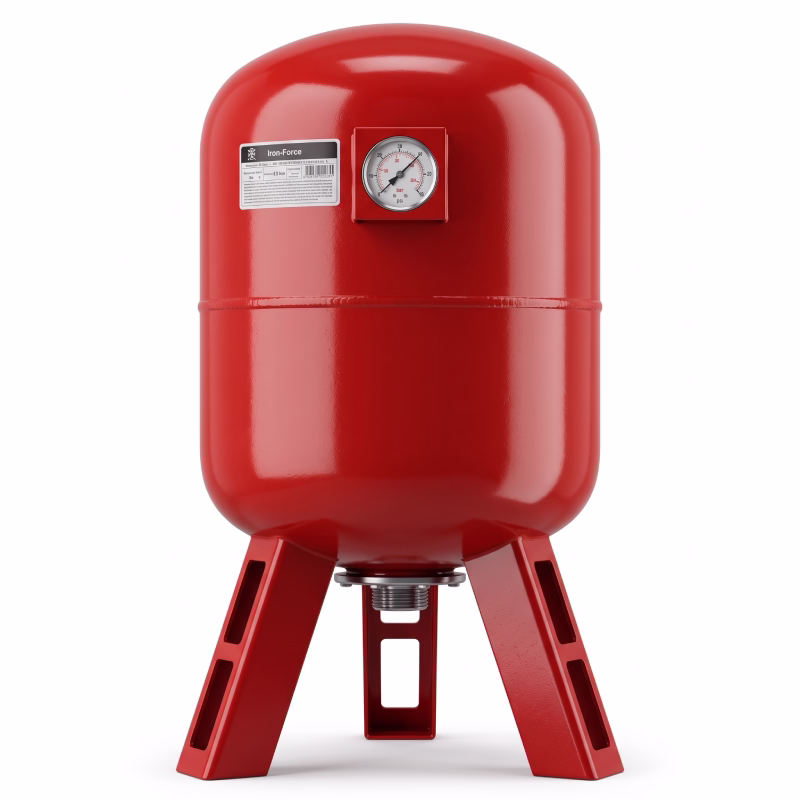

بررسی دقیق تصویر محصول، نشان‌دهنده رعایت استانداردها و اصول مهندسی ساخت مخازن تحت فشار در تک‌تک اجزای ظاهری و مکانیکی آن است. این منبع به فرم استوانه‌ای ایستاده عمودی با کلاهک‌های مقعر و محدب هیدرولیکی طراحی شده که بهینه‌ترین فرم هندسی برای توزیع یکنواخت تنش‌های کششی ناشی از فشار داخلی به شمار می‌رود.
خط جوش محیطی بدنه که در میانه مخزن مشاهده می‌شود، دارای پیوستگی یکنواخت و نفوذ کامل است که نشان از به‌کارگیری خطوط جوشکاری خودکار تحت گاز محافظ دارد. چنین کیفیتی در جوش، ریسک ایجاد تمرکز تنش و ترک‌های ریز در اثر انبساط و انقباض متوالی را به صفر نزدیک می‌کند.

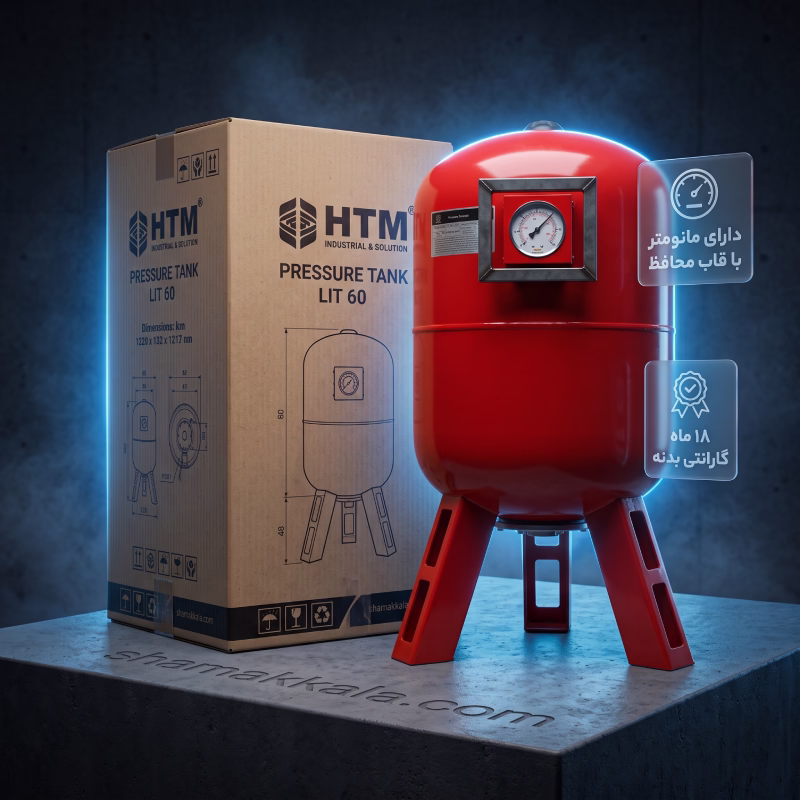

یکی از نکات برجسته در طراحی ظاهری بر اساس تصویر محصول، تعبیه یک محفظه یا قاب محافظ فولادی مکعبی در قسمت فوقانی بدنه است که مانومتر یا فشارسنج عقربه‌ای را کاملاً احاطه کرده است. در محیط پرتردد و خشن موتورخانه‌ها، آسیب دیدن و شکستن شیشه یا مکانیزم داخلی مانومتر بر اثر اصابت ابزارآلات یا پایه‌های لوله‌کشی بسیار شایع است؛ این قاب محافظتی از ضربات فیزیکی مستقیم جلوگیری کرده و امکان پایش خوانا و لحظه‌ای فشار کاری سیستم را بدون نگرانی از آسیب مکانیکی فراهم می‌سازد.
پوشش خارجی دستگاه از نوع رنگ پودری الکترواستاتیک کوره‌ای با رنگ قرمز صنعتی است. این پوشش به دلیل پخت در دمای بالا، لایه‌ای نفوذناپذیر، انعطاف‌پذیر و سخت روی سطح فولاد مخزن ایجاد می‌کند. با توجه به شرایط محیطی موتورخانه‌ها و اتاق‌های پمپاژ که معمولاً با رطوبت محیطی، میعان بخار آب و تغییرات دمایی مواجه هستند، این رنگ مقاومت بالایی در برابر پوسته شدن، خراشیدگی و پدیده اکسیداسیون از خود نشان می‌دهد.
در بخش زیرین، منبع بر روی سه پایه فولادی فرم‌یافته مستحکم با برش‌های تقویتی زاویه‌دار مستقر شده است. این پایه‌ها علاوه بر تثبیت تعادل مرکز ثقل مخزن در زمان پر بودن از آب، فاصله استانداردی میان فلنچ خروجی و کف زمین ایجاد می‌کنند. وجود این فاصله برای پیمانکاران و لوله‌کش‌ها مزیتی بنیادین دارد؛ زیرا ضمن تسهیل اجرای اتصال مهره‌ماسوره و شیرآلات بدون نیاز به کنده‌کاری، فلنچ و متعلقات زیرین را از رطوبت، نشتی‌ها و شستشوی مداوم کف موتورخانه دور نگه می‌دارد.
🔬 بررسی مهندسی اجزای مکانیکی و متریال داخلی
دوام و قابلیت اطمینان یک مخزن تحت فشار، بیش از هر چیز وابسته به کیفیت متریال دو جزء کلیدی است: فلنچ ورودی و دیافراگم یا تیوپ الاستومری.

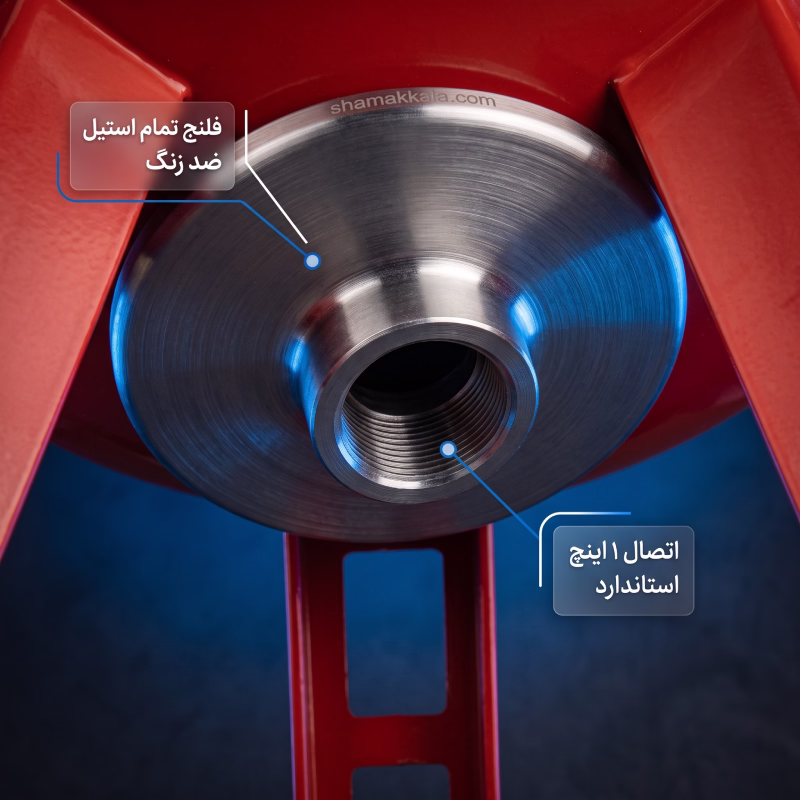

🛡️ فلنچ تمام استیل ضد زنگ
در بسیاری از مخازن ارزان‌قیمت موجود در بازار، از فلنچ‌های ورق آهن گالوانیزه یا چدن بی‌کیفیت استفاده می‌شود که پس از مدتی کارکرد در مجاورت آب‌های با سختی بالا یا دارای ترکیبات کلر، دچار خوردگی جداره، زنگ‌زدگی رزوه‌ها و در نهایت نشت سیال می‌شوند. منبع ۶۰ لیتری اچ‌تی‌ام به فلنچ تمام استیل مجهز گردیده است. استیل بودن فلنچ مزایای فنی متمایزی به همراه دارد:
- عدم تغییر رنگ، بو و طعم آب شرب بهداشتی ساختمان
- مقاومت کامل در برابر زنگ‌زدگی و پدیده خوردگی گالوانیک در اتصال به لوله‌های برنجی و پنج‌لایه
- حفظ سلامت رزوه یک اینچ استاندارد در زمان مونتاژ و دمونتاژهای متوالی برای تعویض تیوپ
- ضریب آب‌بندی بسیار بالا به واسطه لبه‌سازی دقیق محیطی دور گلویی تیوپ

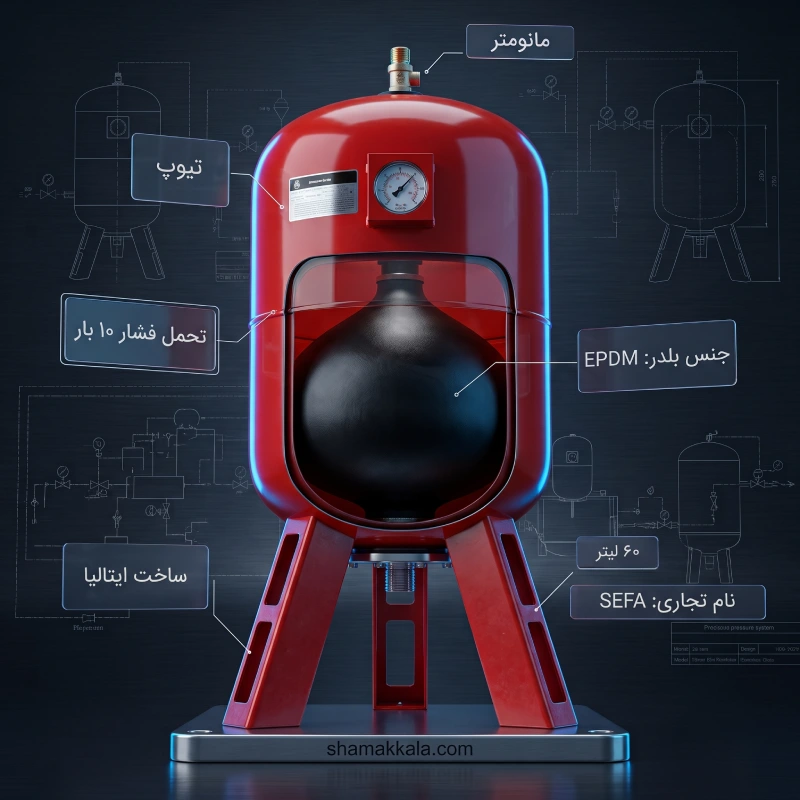

💧 تیوپ الاستومری سفا ایتالیا
قلب تپنده عملکرد هیدرولیکی این محصول، تیوپ یکپارچه ساخت شرکت سفا ایتالیا است. تیوپ از ترکیبات پلیمری و لاستیک بهداشتی با گرید غذایی ساخته شده که تاییدیه استفاده در شبکه‌های آب آشامیدنی را داراست. الاستومر سفا دارای ویژگی‌های مکانیکی قابل‌توجهی است:
- برگشت‌پذیری الاستیک فوق‌العاده در برابر صدها هزار سیکل پر و خالی شدن آب
- ضریب نفوذپذیری بسیار پایین در برابر هوا، که مانع از افت سریع فشار باد بالشتک مخزن در طول زمان می‌شود
- پایداری شیمیایی و فیزیکی در محدوده دمایی وسیع منفی ۱۰ تا مثبت ۹۹ درجه سانتی‌گراد
- عدم رسوب‌پذیری املاح آب بر دیواره‌های داخلی تیوپ که طول عمر سیستم را به شکل چشمگیری افزایش می‌دهد
⚡ سازوکار عملکرد هیدرولیکی و دینامیک کنترل فشار
عملکرد منبع تحت فشار ۶۰ لیتری اچ‌تی‌ام بر پایه اصل تراکم‌پذیری گازها و تراکم‌ناپذیری مایعات استوار است. فضای داخلی مخزن توسط تیوپ به دو بخش کاملاً مجزا تقسیم می‌شود: فضای درون تیوپ که مستقیماً با شبکه آب در ارتباط است و فضای بین جداره خارجی تیوپ و بدنه فولادی مخزن که از هوای فشرده (بالشتک هوا) پر شده است.
- شارژ سیستم: هنگامی که الکتروپمپ شروع به کار می‌کند، آب با فشاری بالاتر از فشار اولیه باد مخزن، وارد تیوپ می‌شود. با ورود آب، تیوپ متسع شده و حجم هوای محبوس پشت خود را فشرده می‌سازد. مطابق قوانین پایه ترمودینامیک، با کاهش حجم هوا، فشار آن تا حد نقطه تنظیم خاموش شدن کلید اتوماتیک یا پرشر سوئیچ پمپ افزایش می‌یابد. در این لحظه، پمپ خاموش شده و ۶۰ لیتر ظرفیت اسمی منبع (که حدود ۲۰ تا ۲۵ لیتر آن آب تحت فشار موثر در گردش است) آماده توزیع خواهد بود.
- تخلیه آب در زمان مصرف: با باز شدن شیری در ساختمان، نیروی ناشی از هوای فشرده شده در پشت تیوپ، آب ذخیره‌شده را با فشار مطلوب به درون لوله‌ها هدایت می‌کند. در طول این مصرف اولیه، پمپ خاموش می‌ماند؛ در نتیجه برای برداشت‌های اندک یا مصارف کوتاه‌مدت، الکتروپمپ هیچ‌گونه درگیری برقی و مکانیکی نخواهد داشت. تنها زمانی که آب درون تیوپ تخلیه شده و فشار بالشتک به حداقل تنظیم‌شده برسد، فرمان استارت به پمپ صادر می‌شود.
- دفع شوک‌های هیدرولیکی و ضربه قوچ: هنگام بسته شدن ناگهانی شیرهای اهرمی، فلاش‌تانک‌ها یا شیرهای برقی ماشین لباسشویی و ظرفشویی، موج ضربه‌ای شدیدی به نام ضربه قوچ در شبکه ایجاد می‌شود که می‌تواند باعث پارگی اتصالات لوله‌کشی و آسیب به پروانه پمپ شود. منبع ۶۰ لیتری اچ‌تی‌ام به دلیل حضور تیوپ ارتجاعی و بالشتک گازی، به عنوان یک دمپر یا ضربه‌گیر الاستیک عمل کرده و انرژی امواج شوک را جذب می‌کند.
🏢 کاربردهای مهندسی و انطباق پروژه‌ای
ظرفیت ۶۰ لیتر در دسته مخازن تحت فشار، به عنوان یکی از راهبردی‌ترین و پرکاربردترین حجم‌ها در سیستم‌های ساختمانی و نیمه‌صنعتی شناخته می‌شود:
- ساختمان‌های مسکونی ۴ تا ۸ واحدی: ترکیب این مخزن با یک الکتروپمپ یک یا یک‌ونیم اسب بخار، بازدهی بهینه‌ای در این ساختمان‌ها ایجاد می‌کند و تناوب روشن و خاموش شدن پمپ را به کمتر از یک‌سوم کاهش می‌دهد.
- بوستر پمپ‌های آبرسانی دور متغیر و دور ثابت: در سیستم‌های تقویت فشار مجهز به درایو کنترل دور، استفاده از مخزن ۶۰ لیتری به عنوان منبع دیافراگمی روی کلکتور خروجی، پایدارسازی عالی سنسورهای فشار و حذف پرش‌های فرکانسی اینورتر را به همراه دارد.
- سیستم‌های گرمایش مدار بسته موتورخانه و حرارت مرکزی: با توجه به تحمل دمایی تا ۹۹ درجه سانتی‌گراد، این مخزن می‌تواند به عنوان منبع انبساط بسته در مدار برگشت بویلرها و دیگ‌های فولادی یا چدنی نصب شود تا افزایش حجم ناشی از انبساط حرارتی آب سیستم را بدون افت فشار جذب کند.
- بوستر پمپ‌های آتش‌نشانی و سامانه‌های اطفاء حریق کوچک: جهت حفظ فشار آماده‌به‌کار شبکه اسپرینکلر یا جعبه‌های آتش‌نشانی و ممانعت از استارت مداوم پمپ جوکی.
📊 جدول مشخصات فنی منبع ۶۰ لیتری اچ‌تی‌ام
| پارامتر فنی | مقدار / مشخصه |
|---|---|
| برند و سازنده | HTM (تولید پیشگامان شوفاژ ایرانیان – قطعات مشترک ایتالیا) |
| ظرفیت اسمی مخزن | ۶۰ لیتر |
| نوع منبع | تحت فشار تیوپی ایستاده پایه دار |
| حداکثر فشار کاری نامی | ۱۰ بار |
| سایز کانکشن ورودی/خروجی | ۱ اینچ رزوه استاندارد |
| متریال فلنچ | تمام استیل ضدزنگ |
| برند و مبدا تیوپ داخلی | سفا ساخت کشور ایتالیا |
| محدوده دمای کاری مجاز | از ۱۰- درجه تا ۹۹+ درجه سانتی‌گراد |
| تجهیزات مانیتورینگ | دارای مانومتر عقربه‌ای روکار با محفظه محافظ فولادی |
| قطر خارجی بدنه | ۴۰ سانتی‌متر |
| ارتفاع کل مخزن | ۸۰ سانتی‌متر |
| پوشش خارجی بدنه | رنگ پودری الکترواستاتیک مقاوم به رطوبت |
| گارانتی رسمی | ۱۸ ماه ضمانت بدنه |
🛠️ راهنمای نصب، تنظیم اولیه و نگهداری تخصصی
کارشناسان «شمعک کالا» همواره تاکید می‌کنند که حتی باکیفیت‌ترین منابع تحت فشار نیز در صورت نصب نادرست و عدم تنظیم فشار اولیه باد، در کمتر از چند ماه دچار پارگی تیوپ یا کاهش راندمان خواهند شد. رعایت نکات زیر برای نصب این منبع الزامی است:
📐 تنظیم فشار باد پیش‌شارژ
پیش از باز کردن آب به داخل منبع، باید فشار باد موجود در بالشتک هوای مخزن توسط گیج دیجیتالی دقیق باد از طریق والف بالای مخزن بررسی و تنظیم شود.
فرمول طلایی: فشار باد اولیه منبع باید دو دهم بار کمتر از فشار استارت (روشن شدن) پمپ روی کلید اتوماتیک باشد.
برای نمونه، چنانچه کلید اتوماتیک طوری تنظیم شده که پمپ روی فشار ۲.۵ بار روشن شود، فشار باد منبع باید در حالت بدون آب دقیقاً روی ۲.۳ بار تنظیم گردد. اگر باد مخزن کمتر از این مقدار باشد، تیوپ بیش از حد کشیده شده و به لبه فلنچ مالیده می‌شود که پارگی زودهنگام را در پی دارد. در مقابل، فشار بیش از حد نیز مانع ورود کافی آب به مخزن خواهد شد.
🔧 الزامات لوله‌کشی و مونتاژ
- منبع باید ترجیحاً بر روی یک سطح کاملاً تراز، محکم و بدون لرزش نصب شود.
- استفاده از یک مهره‌ماسوره و شیر فلکه قطع جریان در مسیر ورودی به فلنچ استیل منبع الزامی است تا در زمان سرویس یا تعویض تیوپ، نیازی به تخلیه آب کل لوله‌کشی ساختمان نباشد.
- نصب یک شیر یک‌طرفه باکیفیت پیش از ورودی منبع و پس از خروجی پمپ، از بازگشت ضربه‌ای آب به داخل محفظه پروانه پمپ جلوگیری می‌کند.
- کنترل سلامت والو سوزنی شارژ باد و تعبیه درپوش پلاستیکی یا برنجی روی آن برای ممانعت از ورود غبار و رطوبت محیطی موتورخانه ضروری است.
⏱️ بازرسی‌های دوره‌ای
فشار باد منبع باید هر سه الی چهار ماه یک‌بار توسط تکنسین تاسیسات کنترل شود. برای این کار، پمپ خاموش شده، یکی از شیرهای پایین‌دست باز می‌گردد تا فشار آب خط به صفر برسد و سپس باد مخزن با فشارسنج سنجیده و در صورت نیاز شارژ می‌شود.
⚖️ تحلیل مزایا و محدودیت‌های عملیاتی (دیدگاه کارشناسی)
برای ارائه دیدگاهی شفاف به خریداران و مجریان محترم تاسیسات، نقاط قوت و ملاحظات کاربردی این محصول در ادامه بررسی شده است:
✅ نقاط قوت
- فلنچ استیل درجه یک: حذف کامل پوسیدگی و زنگ‌زدگی در مرطوب‌ترین شرایط موتورخانه‌ای در مقایسه با فلنچ‌های گالوانیزه.
- تیوپ اورجینال سفا ایتالیا: دوام مکانیکی فوق‌العاده، انعطاف بالا و گرید بهداشتی مجاز برای آب آشامیدنی.
- تعبیه مانومتر همراه با قاب ضربه‌گیر: امکان سنجش لحظه‌ای فشار هیدرولیکی بدون تحمیل هزینه مازاد برای خرید گیج مجزا.
- پایه‌های تقویت‌شده استاندارد: ایستایی مطلوب و فاصله ایمن کانکشن لوله‌کشی از رطوبت کف.
- پوشش رنگ الکترواستاتیک: مقاومت طولانی‌مدت در برابر زنگ‌زدگی بدنه و میعان سطحی.
- پشتیبانی و ضمانت معتبر: بهره‌مندی از ۱۸ ماه گارانتی بدنه و تامین قطعات یدکی استاندارد.
⚠️ محدودیت‌ها و الزامات کاربردی
- ظرفیت ۶۰ لیتری برای مجتمع‌های پرجمعیت با بیش از ۱۰ واحد به تنهایی پاسخگو نیست و باید به صورت موازی با یک مخزن دیگر یا با انتخاب ظرفیت‌های بالاتر جایگزین شود.
- نیازمند بازرسی و تنظیم دقیق باد اولیه پیش از راه‌اندازی است؛ عدم آگاهی از تنظیم باد پیش‌شارژ توسط افراد غیرمتخصص می‌تواند به سلامت تیوپ در همان ماه‌های ابتدایی آسیب بزند.
🏆 ارزیابی نهایی در نگاه شمعک کالا
منبع تحت فشار ۶۰ لیتری اچ‌تی‌ام مدل درجه‌دار، با اتکا به مهندسی ساخت داخلی و بهره‌گیری از قطعات استراتژیک اروپایی نظیر تیوپ سفا ایتالیا و فلنچ تمام استیل، یکی از قابل‌اطمینان‌ترین انتخاب‌ها برای پایداری فشار در ساختمان‌های مسکونی، اداری و خطوط آبرسانی محسوب می‌شود. این محصول نه تنها هزینه‌های استهلاک و قبوض برق موتورخانه را از طریق کاستن از تعداد استارت‌های پمپ کاهش می‌دهد، بلکه آرامش هیدرولیکی و تداوم فشار یکنواخت را برای ساکنان به ارمغان می‌آورد.
مجموعه تخصصی «شمعک کالا» به عنوان مرجع معتبر تامین تجهیزات موتورخانه، گرمایشی و آبرسانی، اصالت، کیفیت فنی و دوام بدنه این محصول را تایید کرده و آن را گزینه‌ای با ارزش خرید بالا برای مهندسان تاسیسات و کارفرمایان ارزیابی می‌کند.
