🔥 نقد و بررسی تخصصی دیگ موتورخانه چدنی شوفاژکار سری سوپر ۴۰۰ (۵ تا ۱۲ پره)؛ شاهکار مهندسی گرمایش مرکزی
در صنعت تأسیسات مکانیکی و مهندسی موتورخانه، انتخاب قلب تپنده سیستم گرمایشی نقش حیاتی در پایداری، راندمان و طول عمر کل پروژه دارد. مهندسان مشاور، پیمانکاران و طراحان سیستمهای حرارتی همواره به دنبال تجهیزاتی هستند که علاوه بر دارا بودن استانداردهای ساختاری بالا، در برابر تنشهای حرارتی و مکانیکی موتورخانههای مدرن مقاومت بینقص داشته باشند. دیگ چدنی موتورخانه شوفاژکار سری سوپر ۴۰۰ به عنوان یکی از پیشرفتهترین محصولات صنعت تاسیسات کشور، پاسخگوی دقیق این نیازهاست. در این مقاله تخصصی از وبسایت شمعک کالا، قصد داریم به کالبدشکافی مهندسی، تحلیل کیفیت ساخت، بررسی فنی ظرفیتهای مختلف از ۵ تا ۱۲ پره و ارائه راهنمای خرید این محصول بپردازیم تا شما را در انتخاب بهینه پروژه خود یاری کنیم.
🔍 بررسی کیفی و مهندسی بدنه بر اساس تصویر محصول

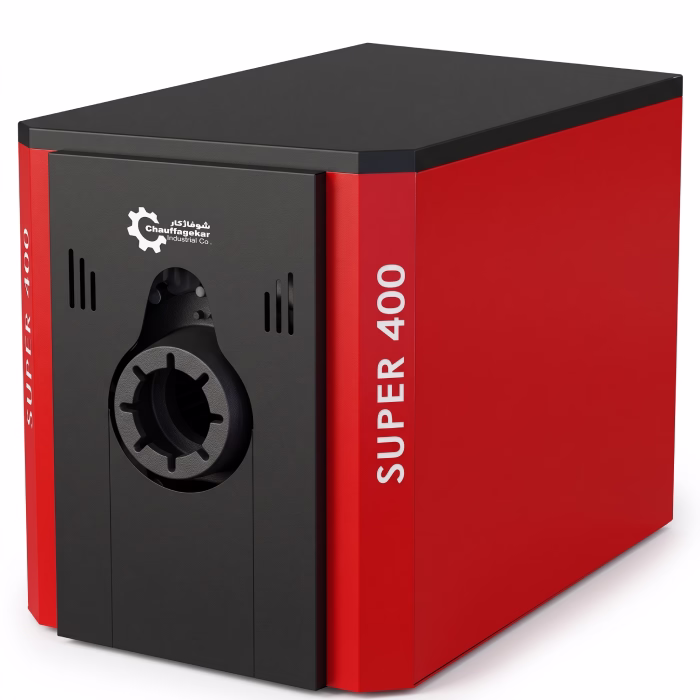

با نگاهی دقیق به تصویر محصول، نخستین ویژگی که توجه هر متخصص تاسیساتی را جلب میکند، طراحی صنعتی، مستحکم و هندسه مهندسی بدنه این دیگ است. ترکیب رنگی استاندارد پنلهای روپوش با رنگ قرمز جذاب و بخشهای مشکی مات، نشاندهنده دقت در طراحی ظاهری و صنعتی سازنده است که علاوه بر زیبایی بصری، هماهنگی کامل با چیدمان حرفهای تجهیزات در موتورخانه دارد.
بدنه این دیگ از آلیاژ چدان آتشخوار باکیفیت بالا ساخته شده است که فرمولاسیون آن به طور ویژه برای تحمل سیکلهای حرارتی شدید و مداوم بهینه شده است. پنل جلویی شامل درب سنگین و لولای مهندسیشده برای نصب انواع مشعلهای گازسوز یا گازوئیلسوز است و دهانه مشعلگیر با دقت ابعادی بالا برای تثبیت شعله و جلوگیری از هدررفت انرژی طراحی شده است. ورقهای روپوش دیگ مجهز به لایه ایزولاسیون حرارتی ضخیم هستند که مانع از تابش حرارت مزاحم به فضای موتورخانه شده و راندمان کل سیستم را به شکل محسوسی افزایش میدهد. ساختار پرهای این تجهیزات به گونهای مونتاژ شده که در برابر فشارهای کاری بالا استحکام فوقالعادهای داشته و دسترسی به اجزای داخلی را در زمان تعمیر و نگهداری تسهیل میکند.
⚙️ فناوریهای مهندسی و مکانیسم عملکرد در سری سوپر ۴۰۰
دیگهای چدنی موتورخانه برای اینکه بتوانند بالاترین تبادل حرارتی را میان گازهای داغ ناشی از احتراق و سیال آب درون خود ایجاد کنند، نیازمند معماری پیشرو در مسیر جریان دود و آب هستند. سری سوپر ۴۰۰ شوفاژکار با بهرهگیری از فناوریهای نوین مهندسی حرارتی طراحی شده است:
- طراحی سه پاس حقیقی گازهای احتراق: مسیر حرکت گازهای حاصل از احتراق در این دیگ به گونهای است که گازها پیش از ورود به دودکش، سه مرتبه مسیر طولانی پرهها را طی میکنند. این طول مسیر بهینه شده باعث حداکثر جذب حرارت و کاهش چشمگیر دمای دود خروجی میشود که مستقیماً به افزایش راندمان حرارتی کل سیستم میانجامد.
- فینهای برجسته انتقال حرارت: سطح داخلی و خارجی پرهها به فینها و برجستگیهای مهندسی مجهز شده است که سطح مقطع تبادل حرارتی را به شدت گسترش داده و ضریب انتقال حرارت جابجایی را بهبود میبخشد.
- طراحی وت بک در پره عقب: ساختار پره عقب به صورت کاملاً احاطهشده با آب طراحی شده است که به خنککاری مؤثر دیگ در ناحیه انتهایی محفظه احتراق کمک شایانی کرده و از تنشهای حرارتی موضعی جلوگیری میکند.
- لوله آبپخشکن داخلی: تعبیه لوله آبپخشکن تخصصی، توزیع یکنواخت آب سرد ورودی به تمام بخشهای دیگ را تضمین کرده و از ایجاد نقاط داغ و سرد در ساختار چدنی جلوگیری مینماید.
- سازگاری با سامانههای کنترل هوشمند: این دیگ قابلیت انطباق کامل با سیستمهای مدیریت هوشمند ساختمان و همچنین همبندی با سیستمهای گرمایش خورشیدی را دارا است که آن را برای پروژههای مدرن و بهینهسازی مصرف انرژی ایدهآل میسازد.
طراحی وتبک مانع از اتلاف شدید انرژی تابشی در انتهای محفظه احتراق میشود. بر خلاف ساختارهای سنتی خشک، این طراحی نیاز به تعمیرات مداوم بتن نسوز دیواره پشتی را به صفر رسانده و از تمرکز تنش حرارتی که یکی از عوامل اصلی ترکیدگی پره انتهایی در فشارهای بالا است، پیشگیری میکند.
📐 راهنمای جامع انتخاب و محاسبه ظرفیت پرهها (۵ تا ۱۲ پره)
از آنجا که این محصول به صورت متغیر از ۵ تا ۱۲ پره تولید و عرضه میشود، انتخاب دقیق تعداد پرهها بر اساس بار حرارتی واقعی ساختمان از اهمیت حیاتی برخوردار است. انتخاب اشتباه تعداد پره یا منجر به کمبود ظرفیت گرمایشی در روزهای سرد سال میشود و یا با انتخاب ظرفیت بیش از اندازه، استهلاک تجهیزات و مصرف سوخت را افزایش میدهد.
برای محاسبه دقیق، مهندسان تاسیسات باید فاکتورهایی نظیر متراژ زیربنا، کیفیت عایقبندی دیوارهای خارجی، نوع پنجرهها (دوجداره یا تکجداره)، اقلیم جغرافیایی منطقه، ارتفاع سقف و میزان بار مصرفی آب گرم بهداشتی را در نظر بگیرند. در ادامه بازه ظرفیتی این سری از مدل کوچک ۵ پره تا مدل قدرتمند ۱۲ پره بررسی شده است:
- مدلهای ۵ و ۶ پره (ظرفیت حرارتی ۱۳۸ تا ۱۷۰ کیلووات): مناسب برای ساختمانهای مسکونی متوسط، ویلاها یا مجتمعهای کمواحدی که نیاز به بار حرارتی متوسطی دارند و فضای موتورخانه آنها محدود است.
- مدلهای ۷، ۸ و ۹ پره (ظرفیت حرارتی ۲۰۳ تا ۲۶۷ کیلووات): گزینهای ایدهآل برای مجتمعهای مسکونی میانسازه، ساختمانهای اداری و تجاری با تعداد واحدهای بیشتر که به پایداری حرارتی بالا در فصل سرما نیاز دارند.
- مدلهای ۱۰، ۱۱ و ۱۲ پره (ظرفیت حرارتی ۳۰۰ تا ۳۶۵ کیلووات یا همان ۳۱۳۸۰۰ کیلوکالری): غولهای گرمایشی این سری که مختص پروژههای بزرگ مقیاس، برجهای مسکونی، ساختمانهای تجاری وسیع و مراکزی با بار مصرفی آب گرم سنگین طراحی شدهاند و توانایی تامین گرمایش پایدار برای متراژهای بسیار بالا را دارند.
برای دستیابی به حداکثر راندمان حرارتی نامی، همواره ظرفیت مشعل انتخابی باید بین ۱۰ تا ۲۰ درصد بیشتر از ظرفیت حرارتی دیگ انتخاب گردد تا تلفات احتمالی ناشی از ارتفاع محل نصب از سطح دریا و افت فشار محفظه احتراق به طور کامل جبران شود.
📊 مشخصات فنی و پارامترهای مهندسی سری سوپر ۴۰۰
برای ارزیابی دقیق این تجهیزات در نقشههای تاسیساتی، مرور پارامترهای فنی سراسری در تمام مدلها ضروری است:
- حداکثر فشار کاری مجاز: ۴ بار (مناسب برای ساختمانهای بلندمرتبه تا محدوده فشار استاندارد موتورخانههای حرارت مرکزی)
- حداکثر دمای کاری مجاز: ۹۰ درجه سلسیوس (با قابلیت تحمل لحظهای بالاتر در شرایط کاری خاص)
- نوع سوخت مصرفی: سازگار با گاز طبیعی شهری و گازوئیل (قابل استفاده با نصب مشعلهای استاندارد متناسب با افت فشار محفظه احتراق)
- سایز اتصالات ورود و خروج آب: ۲.۵ اینچ که دبی جریان مناسبی را برای پمپهای سیرکولاتور فراهم میکند.
- قطر دهانه دودکش: ۳۰۷ میلی متر در تمامی مدلها که نیازمند طراحی دقیق دودکش موتورخانه بر اساس محاسبات کوریدور تخلیه گازها است.
- قطر دهانه مشعلگیر: ۱۲۷ میلی متر برای نصب طیف وسیعی از مشعلهای استاندارد بازار.
- عرض و ارتفاع ثابت دیگ: ۶۳۰ در ۷۷۰ میلی متر که ابعاد مقطعی ثابتی را برای ورود به موتورخانه ایجاد میکند، در حالی که طول دیگ از ۹۱۸ میلی متر در مدل ۵ پره تا ۱۷۳۷ میلی متر در مدل ۱۲ پره متغیر است.
- وزن خالص: از ۳۷۰ کیلوگرم برای مدل ۵ پره آغاز شده و در مدل ۱۲ پره به ۷۶۵ کیلوگرم میرسد که نشاندهنده اصالت متریال چدن و استحکام ساختاری است.
| تعداد پره | ظرفیت حرارتی (کیلووات) | ظرفیت (کیلوکالری) | حجم آبگیری (لیتر) | طول دیگ (میلیمتر) | وزن خالص (کیلوگرم) |
|---|---|---|---|---|---|
| ۵ پره | ۱۳۸ | ۱۱۸,۷۰۰ | ۵۵.۲ | ۹۱۸ | ۳۷۰ |
| ۶ پره | ۱۷۰ | ۱۴۶,۲۰۰ | ۶۵.۹ | ۱۰۳۵ | ۴۲۷ |
| ۷ پره | ۲۰۳ | ۱۷۴,۵۰۰ | ۷۶.۵ | ۱۱۵۲ | ۴۸۱ |
| ۸ پره | ۲۳۵ | ۲۰۲,۱۰۰ | ۸۷.۱ | ۱۲۶۹ | ۵۳۵ |
| ۹ پره | ۲۶۷ | ۲۲۹,۶۰۰ | ۹۷.۸ | ۱۳۸۶ | ۵۹۷ |
| ۱۰ پره | ۳۰۰ | ۲۵۸,۰۰۰ | ۱۰۸.۴ | ۱۵۰۳ | ۶۵۱ |
| ۱۱ پره | ۳۳۲ | ۲۸۵,۵۰۰ | ۱۱۹.۰ | ۱۶۲۰ | ۷۰۹ |
| ۱۲ پره | ۳۶۵ | ۳۱۳,۸۰۰ | ۱۲۹.۷ | ۱۷۳۷ | ۷۶۵ |
🛠️ پیشنیازهای نصب، راهاندازی و نکات ایمنی موتورخانه
نصب دیگهای چدنی پرهای نیازمند رعایت دقیق اصول مهندسی تاسیسات است. به دلیل وزن بالای این تجهیزات، بهویژه در مدلهای با تعداد پره بالا، اجرای فونداسیون بتنی مسلح با ضخامت مناسب و تراز دقیق پیش از استقرار دیگ الزامی است. مونتاژ پرهها در محل موتورخانه (در صورت نیاز به حمل قطعهقطعه) باید توسط تکنسینهای مجرب با استفاده از بوشها و چسبهای آببندی استاندارد انجام شود تا در برابر فشار ۴ بار کاملاً آببند بماند.
همچنین تامین هوای احتراق کافی برای موتورخانه از طریق دریچههای تامین هوای تازه (احداث لوور درشتبافت در دیوار موتورخانه) یکی از الزامات ایمنی و احتراق کامل است. تنظیم دقیق مشعل توسط آنالیزور گازهای دودکش برای دستیابی به بالاترین ضریب احتراق و جلوگیری از تشکیل دوده روی فینها، تاثیر مستقیمی بر طول عمر دیگ خواهد داشت.
ورود مستقیم آب سرد جبرانی شهر به داخل دیگ بدون پیشگرمایش یا در زمان خاموشی موقت پمپ، خطر وارد آمدن شوک حرارتی شدید به چدن آتشخوار را در پی دارد. تعبیه ترموستات بایپس و استفاده از تجهیزات سختیگیر رزینی یا مغناطیسی برای حفظ سلامت جدارهها و جلوگیری از تشکیل لایههای ضخیم رسوب، کاملاً اجباری است.
⚖️ بررسی جامع مزایا و محدودیتهای عملیاتی
هر محصول مهندسی دارای نقاط قوت برجسته و محدودیتهایی است که آگاهی از آنها به تصمیمگیری بهتر کمک میکند:
✅ مزایا:
- دوام و طول عمر فوقالعاده: استفاده از چدن آتشخوار ضخیم و دارا بودن استاندارد کیفیت اروپا همراه با گارانتی معتبر ۱۰ ساله.
- قابلیت تعمیر و تعویض پره: در صورت بروز آسیب دیدگی احتمالی به دلیل شوک حرارتی شدید، برخلاف دیگهای فولادی که نیازمند تعویض کل بدنه هستند، در دیگ چدنی میتوان تنها پره آسیبدیده را تعویض کرد.
- تنوع بینظیر ظرفیت: پوشش کامل پروژههای کوچک تا بسیار بزرگ با تنوع ۵ تا ۱۲ پره.
- راندمان حرارتی بالا: طراحی سه پاس و تعبیه فینهای بهینه برای انتقال حرارت حداکثری.
⚠️ محدودیتها و ملاحظات:
- حساسیت به شوکهای حرارتی و رسوب: به دلیل ماهیت چدن، ورود ناگهانی آب بسیار سرد به دیگ داغ یا عدم استفاده از سختیگیر مناسب در سیستم آبرسانی میتواند منجر به تنش حرارتی یا رسوبگذاری شود.
- وزن بالا: وزن سنگین قطعات و کل مجموعه نیازمند تجهیزات باربرداری مناسب و محاسبات سازهای کف موتورخانه است.
🏢 نتیجهگیری و خرید از شمعک کالا
دیگ موتورخانه چدنی شوفاژ کار سری سوپر ۴۰۰ از ۵ تا ۱۲ پره، با تکیه بر مهندسی دقیق، مواد اولیه درجه یک، راندمان حرارتی مطلوب و انطباق با استانداردهای بینالمللی، به عنوان یکی از مطمئنترین گزینهها برای سیستمهای گرمایش مرکزی ساختمانهای مسکونی، تجاری و صنعتی شناخته میشود. سرمایهگذاری روی این تجهیزات با توجه به طول عمر بالا و گارانتی بلندمدت، توجیه اقتصادی کاملاً مناسبی برای پروژههای ساختمانی دارد.
مجموعه شمعک کالا با بیش از دو دهه تجربه تخصصی در تامین و عرضه تجهیزات گرمایشی، موتورخانه و تاسیسات مکانیکی، مجموعهای کامل از مدلهای مختلف دیگ سوپر ۴۰۰ را با ضمانت اصالت کالا و مشاوره فنی مهندسی فراهم کرده است. اگر برای انتخاب ظرفیت دقیق پروژه خود به محاسبات تخصصی نیاز دارید یا میخواهید موتورخانه خود را به روزرسانی کنید، کارشناسان فنی شمعک کالا آماده پاسخگویی به شما هستند. برای استعلام قیمت بهروز، دریافت کاتالوگهای تخصصی و ثبت سفارش، همین حالا با شماره تلفن ۰۲۱۸۸۸۲۰۰۴۶ تماس بگیرید و موتورخانه پروژه خود را به بالاترین سطح بهرهوری ارتقا دهید.
