🔥 نقد و بررسی فنی و تخصصی دیگ چدنی موتورخانه شوفاژکار مدل سوپر ۳۰۰ (از ۵ تا ۹ پره)

انتخاب مولد حرارتی مناسب در طراحی تأسیسات مکانیکی ساختمان، یکی از حیاتی‌ترین تصمیماتی است که مهندسان مشاور، مجریان تأسیسات و پیمانکاران ساختمانی با آن مواجه هستند. دیگ به عنوان قلب تپنده موتورخانه مرکزی، باید علاوه بر برخورداری از ضریب انتقال حرارت بهینه و بازدهی انرژی پایدار، طول عمر عملیاتی بالایی را در برابر تنش‌های حرارتی، فشارهای هیدرواستاتیکی و خوردگی‌های ناشی از محصولات احتراق ارائه دهد.

شرکت صنعتی شوفاژکار به عنوان یکی از نام‌های باسابقه در ریخته‌گری چدن و ساخت تجهیزات تأسیساتی، سری «سوپر ۳۰۰» را با هدف پاسخگویی به تقاضای گرمایشی ساختمان‌های کوچک، متوسط و ویلایی به بازار معرفی کرده است. مجموعه شمعک کالا با بیش از دو دهه تجربه میدانی در تأمین و تحلیل مهندسی تجهیزات موتورخانه، در این بررسی جامع به تحلیل همه‌جانبه، کالبدشکافی کیفیت ساخت، محاسبات بار حرارتی و راهنمای تفکیکی انتخاب مدل‌های ۵ تا ۹ پره این بویلر پرطرفدار می‌پردازد.

🔍 تحلیل بصری، متالورژی و کیفیت ساخت فیزیکی

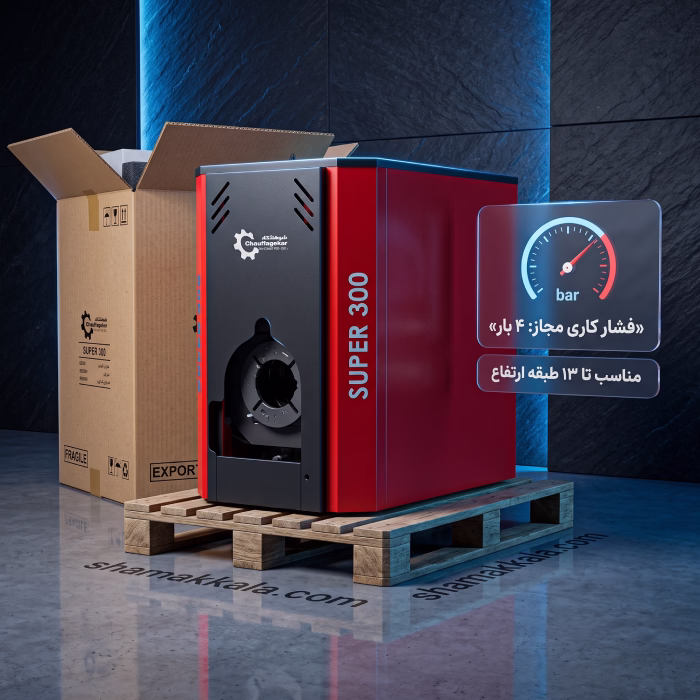

با نگاه به ساختار بدنه و جزئیات نمایان در تصویر محصول، در نخستین گام می‌توان ارگونومی صنعتی و بازطراحی مدرن این محصول را مشاهده کرد. پوشش بیرونی دستگاه از کاور فلزی با رنگ الکترواستاتیک پودری کوره‌ای با ترکیب رنگ شاخص قرمز و مشکی پوشانده شده است. این پوشش علاوه بر ایجاد ظاهری استاندارد در محیط موتورخانه، در برابر رطوبت محیطی، خراشیدگی‌های حین حمل‌ونقل و اکسیداسیون مقاومتی عالی دارد.

بررسی جزئیات فنی تصویر محصول نشان می‌دهد:

• پنل جلویی و دهانه استقرار مشعل: در بخش جلویی دیگ، یک فلنج استاندارد با قطر دهانه مشعل‌گیر ۱۱۰ میلی‌متر تعبیه شده است که مرکزیت کوره را با خط شلیک شعله مشعل هم‌راستا می‌سازد. در بالای این قسمت، شیارهای تهویه زاویه‌دار تعبیه شده‌اند که امکان تبادل جریان هوای طبیعی پیرامون محفظه مشعل را فراهم کرده و مانع از تجمع حرارت نامطلوب در پشت قاب جلویی می‌شوند.
• عایق‌کاری و کاورینگ حرارتی: در لایه زیرین این روکش قرمز رنگ، عایق‌های پیشرفته الیاف سرامیکی و پشم شیشه متراکم قرار گرفته‌اند. این عایق‌کاری مهندسی‌شده، تلفات تشعشعی دیگ به محیط بسته موتورخانه را به حداقل ممکن رسانده و راندمان کلی سیستم را ارتقا می‌دهد.
• ساختار پره‌ای و متالورژی چدن آتش‌خوار: بدنه اصلی دیگ از آلیاژ چدن آتش‌خوار ریخته‌گری شده است. این آلیاژ ویژگی‌های ترموفیزیکی منحصربه‌فردی دارد؛ ساختار دانه‌بندی چدن مقاومت بالایی در برابر پدیده خوردگی ناشی از قطرات اسیدی نقطه شبنم گازهای حاصل از احتراق دارد؛ مشکلی که در دیگ‌های فولادی در صورت افت دمای آب بازگشتی می‌تواند منجر به سوراخ‌شدگی زودهنگام شود.
• طراحی مدولار و دسترسی به سطوح تبادل حرارتی: ساختار قطعه‌قطعه (پره‌ای) این امکان را فراهم می‌سازد که دیگ حتی به صورت باز و پره به پره از سخت‌ترین و باریک‌ترین راه‌پله‌ها یا درب‌های موتورخانه‌های قدیمی عبور داده شده و در محل فونداسیون توسط بوشن‌های مخصوص و خمیر نسوز آب‌بندی و مونتاژ شود. همچنین دسترسی به سطوح داخلی کوره و پاس‌های انتقال حرارت از طریق درب‌های بازدید جلو و عقب، فرایند رسوب‌زدایی مکانیکی و تمیزکاری سالانه دوده را بسیار ساده می‌کند.

⚙️ بررسی مهندسی احتراق و رفتار هیدرولیکی بویلر

سری سوپر ۳۰۰ شوفاژکار بر مبنای توزیع یکنواخت شعله و احتراق سه پاس هدایت‌شده طراحی شده است. گازهای داغ حاصل از احتراق پس از ترک کوره، از میان پره‌های پرپیچ‌وخم ریخته‌گری‌شده با فین‌های ارتقادهنده انتقال حرارت عبور می‌کنند. این فین‌ها سطح تماس گاز با جداره حامل آب را چند برابر کرده و نرخ انتقال حرارت جابه‌جایی و تابشی را به شکل چشمگیری افزایش می‌دهند.

💧 تحمل فشار و دمای عملیاتی

این بویلر توانایی تحمل حداکثر فشار کاری ۴ بار را داراست. بر اساس محاسبات هیدرولیکی ستون آب، این میزان فشار استاتیکی به مهندسان تأسیسات اجازه می‌دهد دیگ سوپر ۳۰۰ را در ساختمان‌هایی با ارتفاع حداکثر ۱۳ طبقه (با احتساب افت‌های دینامیکی و ضریب اطمینان شبکه لوله‌کشی) بدون نگرانی از بروز تنش‌های ساختاری نصب نمایند. حداکثر دمای مجاز کاری نیز ۱۰۵ درجه سلسیوس است که محدوده کاملاً مطمئنی برای راه‌اندازی سامانه‌های رادیاتوری، فن‌کویل‌ها و آب گرم مصرفی فراهم می‌سازد.

⚡ بهینه‌سازی حجم آبگیری

یکی از نقاط قوت طراحی هیدرولیکی این رده، حجم بهینه آبگیری دیگ است که از ۲۲.۳ لیتر در مدل ۵ پره تا ۴۰.۲ لیتر در مدل ۹ پره متغیر است. پایین بودن حجم آب درون دیگ در مقایسه با بویلرهای قدیمی، باعث ایجاد پدیده‌ای تحت عنوان پاسخ حرارتی سریع می‌شود؛ به این معنی که دیگ با استارت مشعل، در کوتاه‌ترین زمان به دمای نقطه تنظیم ترموستات می‌رسد و از اتلاف سوخت در چرخه‌های راه‌اندازی اولیه جلوگیری می‌کند.

📊 تحلیل و مقایسه جامع مشخصات فنی مدل‌های ۵ تا ۹ پره

دیگ چدنی سوپر ۳۰۰ شوفاژکار در پنج بازه ظرفیتی مجزا عرضه می‌شود تا بازه متنوعی از نیازهای پروژه‌های مسکونی و اداری را پوشش دهد. در جدول زیر، ابعاد مهندسی، توان حرارتی و فاکتورهای فیزیکی این مدل‌ها گردآوری و اعتبارسنجی شده است:

📌 پارامترهای مشترک در تمام مدل‌ها:

• سایز اتصالات رفت و برگشت: ۱.۵ اینچ دنده‌ای
• قطر دهانه خروجی دودکش: ۱۴۴ میلی‌متر
• قطر محل استقرار مشعل: ۱۱۰ میلی‌متر
• حداکثر فشار مجاز: ۴ بار
• حداکثر دمای مجاز: ۱۰۵ درجه سلسیوس
• نوع سوخت مجاز: گاز طبیعی شهری یا گازوئیل

📐 راهنمای جامع انتخاب و سایزینگ ظرفیت دیگ بر اساس متراژ ساختمان

انتخاب نادرست ظرفیت دیگ چدنی پیامدهای منفی متعددی به همراه دارد؛ انتخاب دیگ با ظرفیت کمتر از بار حرارتی ساختمان باعث عملکرد پیوسته مشعل، فرسایش زودهنگام پره‌ها و سرد ماندن محیط در روزهای اوج سرما می‌شود. در نقطه مقابل، اورسایز کردن دیگ نیز باعث افزایش چرخه خاموش و روشن شدن مشعل، افزایش مصرف سوخت و شوک‌های حرارتی ناخواسته می‌گردد.

کارشناسان بخش مهندسی شمعک کالا معیارهای زیر را برای انتخاب ظرفیت متناسب با شرایط اقلیمی معتدل (نظیر تهران) و با فرض ارتفاع سقف استاندارد (حدود ۳ متر) و عایق‌کاری متوسط پیشنهاد می‌دهند:

۱. مدل ۵ پره (ظرفیت ۵۰.۸ کیلووات – ۴۳,۷۰۰ کیلوکالری بر ساعت)

• زیربنای پیشنهادی: مناسب برای ساختمان‌های مسکونی تا حدود ۲۵۰ الی ۳۰۰ متر مربع زیربنای خالص.
• کاربرد ایده‌آل: ساختمان‌های ویلایی تک‌واحدی، آپارتمان‌های ۲ الی ۳ طبقه کوچک با تأمین همزمان گرمایش رادیاتوری و یک منبع کویل‌دار یا دو جداره آب گرم بهداشتی ۲۰۰ تا ۳۰۰ لیتری.

۲. مدل ۶ پره (ظرفیت ۶۲.۳ کیلووات – ۵۳,۶۰۰ کیلوکالری بر ساعت)

• زیربنای پیشنهادی: ایده‌آل برای زیربنای مسکونی بین ۳۰۰ تا ۴۰۰ متر مربع.
• کاربرد ایده‌آل: آپارتمان‌های ۳ تا ۴ واحدی با مصرف استاندارد آب گرم، یا فضاهای تجاری و اداری تا ۵۰۰ متر مربع که بار مصرف آب گرم بهداشتی پایینی دارند.

۳. مدل ۷ پره (ظرفیت ۷۳.۷ کیلووات – ۶۳,۴۰۰ کیلوکالری بر ساعت)

• زیربنای پیشنهادی: متناسب با زیربنای مسکونی ۴۰۰ تا ۵۵۰ متر مربع.
• کاربرد ایده‌آل: مجتمع‌های مسکونی ۴ تا ۵ طبقه با منبع آب گرم ۴۰۰ لیتری، مدارس کوچک یا ساختمان‌های اداری چندطبقه.

۴. مدل ۸ پره (ظرفیت ۸۵.۲ کیلووات – ۷۳,۳۰۰ کیلوکالری بر ساعت)

• زیربنای پیشنهادی: مناسب برای ۵۵۰ تا ۷۰۰ متر مربع زیربنای مفید مسکونی.
• کاربرد ایده‌آل: پروژه‌های ویلایی لوکس با استخر آب گرم سرپوشیده و جکوزی کوچک، یا ساختمان‌های ۶ الی ۷ واحدی با تقاضای بالای آب گرم مصرفی.

۵. مدل ۹ پره (ظرفیت ۹۶.۷ کیلووات – ۸۳,۲۰۰ کیلوکالری بر ساعت)

• زیربنای پیشنهادی: مناسب برای ۷۰۰ تا ۸۵۰ متر مربع زیربنای مسکونی یا بیش از ۱۰۰۰ متر مربع فضای اداری با پنجره‌های دوجداره.
• کاربرد ایده‌آل: مجتمع‌های مسکونی با ۸ تا ۱۰ واحد مسکونی، گرمایش آب استخرهای عمومی کوچک یا استفاده در ساختارهای کوپل موازی جهت ساختمان‌های بزرگ‌تر.

☀️ سازگاری با سیستم‌های مکمل انرژی و پایداری در عملکرد

دیگ موتورخانه سوپر ۳۰۰ شوفاژکار هماهنگی بالایی با سیستم‌های هیبریدی و انرژی‌های پاک دارد. این دیگ به راحتی می‌تواند در مدار ترکیبی با کلکتورهای خورشیدی و منابع کویل‌دار دوگانه قرار گیرد. در چنین مدارهایی، آب گرم مصرفی در طول روز توسط سیستم خورشیدی پیش‌گرم شده و دیگ تنها در ساعات اوج بار یا در روزهای ابری وارد مدار می‌شود؛ فرایندی که مصرف سوخت فسیلی و هزینه‌های سالانه ساختمان را تا حد قابل توجهی کاهش می‌دهد.

همچنین قابلیت چنددیگه کردن (کوپل موازی دو یا چند دستگاه سوپر ۳۰۰) یک استراتژی مهندسی بسیار اثربخش برای دستیابی به مدولاسیون ظرفیت است. در این شیوه، به جای خرید یک دیگ فولادی بسیار سنگین و بزرگ، دو دیگ سوپر ۳۰۰ مثلاً مدل ۷ یا ۸ پره به صورت موازی نصب می‌شوند. این رویکرد دو مزیت بنیادین دارد:

1. پایداری گرمایشی: در صورت نیاز به سرویس یا خرابی یکی از دیگ‌ها، مدار گرمایش ساختمان هرگز کاملاً خاموش نمی‌شود.
2. راندمان فصلی بالاتر: در فصل پاییز یا بهار که نیاز بار حرارتی ساختمان به ۵۰ درصد تقاضای اوج افت می‌کند، تنها یک دیگ فعال می‌ماند و از اتلاف‌های انرژی ناشی از کارکرد مشعل بزرگ جلوگیری می‌گردد.

⚖️ بررسی انتقادی: نقاط قوت و محدودیت‌های عملیاتی دیگ سوپر ۳۰۰

یک تصمیم‌گیری حرفه‌ای و دقیق نیازمند نگاهی بی‌طرفانه به قابلیت‌ها و حساسیت‌های عملکردی تجهیزات است.

🌟 نقاط قوت:

• مقاومت کم‌نظیر در برابر پدیده نقطه شبنم و گازهای ترش: چدن آتش‌خوار به طور طبیعی در مقایسه با فولاد ساده کربنی در برابر میعانات احتراق اسیدی مقاوم است.
• تعمیرپذیری و صرفه اقتصادی در تعویض قطعات: در صورت آسیب‌دیدگی یا سوراخ شدن یک پره در طول سال‌های بهره‌برداری، نیازی به تعویض کل دیگ نیست؛ بلکه با هزینه اندک تنها پره آسیب‌دیده جدا و جایگزین می‌شود.
• حمل‌ونقل آسان در موتورخانه‌های فاقد دهانه ورودی بزرگ: قابلیت حمل پره‌ها به صورت تفکیک‌شده، معضل تخریب دیوار موتورخانه در ساختمان‌های نوساز یا بازسازی‌شده را به طور کامل از بین می‌برد.
• گارانتی بلندمدت ۱۰ ساله کارخانه شوفاژکار: این امر تضمین‌کننده خلوص متالورژیکی آلیاژ چدن و دقت در خطوط ریخته‌گری است.
• تطبیق‌پذیری کامل سوخت: قابلیت نصب انواع مشعل‌های دمنده‌دار تک‌سوخت (گازسوز شهری یا گازوئیل‌سوز) و دوگانه‌سوز.

⚠️ محدودیت‌ها و پیش‌نیازهای نصب:

• حساسیت به شوک حرارتی: چدن متریالی شکننده در برابر تغییرات دمایی ناگهانی شدید است. اگر آب بازگشتی از مدار گرمایش به یکباره و بدون پیش‌گرمایش با دمای بسیار پایین (مثلاً زیر ۴۵ درجه سلسیوس) وارد دیگی شود که دمای کارکرد آن ۹۰ درجه است، خطر ترکیدگی پره‌ها به دلیل تنش کششی حرارتی وجود دارد. به همین دلیل نصب لوله بای‌پاس و پمپ بازچرخانی جهت تثبیت دمای ورودی اکیداً توصیه می‌شود.
• رسوب‌پذیری در آب‌های سنگین: در صورت عدم استفاده از سختی‌گیر رزینی یا فیلترهای مغناطیسی مناسب در مدار تغذیه موتورخانه، تشکیل لایه‌های رسوب کلسیم و منیزیم بر روی جداره داخلی پره‌ها، ضریب هدایت حرارتی را کاهش داده و باعث بالا رفتن غیرعادی دمای فلز دیگ و سوختن پره می‌شود.
• آب‌بندی دقیق در مونتاژ: مونتاژ پره‌ها نیازمند تکنسین متخصص و رعایت ترتیبی گشتاور بستن بولت‌ها است تا در فشارهای بالای هیدرواستاتیکی دچار نشتی نشود.

🔧 دستورالعمل‌های حیاتی در نصب و بهره‌برداری

برای بهره‌گیری حداکثری از پتانسیل دیگ چدنی سوپر ۳۰۰ و استمرار بازدهی بالای آن، رعایت موارد زیر در تأسیسات مکانیکی پروژه الزامی است:

1. تطبیق ظرفیت مشعل با ظرفیت دیگ: ظرفیت حرارتی مشعل انتخابی باید حداکثر حدود ۱۰ تا ۱۵ درصد بیشتر از توان حرارتی پره‌ها تنظیم شود. شلیک مستقیم شعله به پره انتهای دیگ در اثر انتخاب مشعل بسیار بزرگ، عامل اصلی سوختن پره عقب به حساب می‌آید.
2. بررسی فشار مکش دودکش: قطر خروجی دودکش دیگ سوپر ۳۰۰ برابر با ۱۴۴ میلی‌متر است. خط دودکش باید دارای کشش طبیعی استاندارد باشد و از تغییر ناگهانی مقطع لوله دوری شود تا پس‌زدگی گازهای احتراق و تولید دوده بر روی فین‌ها رخ ندهد.
3. نصب تجهیزات کنترلی و ایمنی: به کارگیری ترموستات‌های ایمنی دوبل (آکوستات قطع اضطراری)، شیر اطمینان متناسب با فشار ۴ بار کاری و مانومتر-ترموستات کالیبره، پیش‌نیاز اصلی استانداردسازی عملکرد این سیستم به شمار می‌رود.

🛡️ جمع‌بندی و راهنمای ثبت سفارش از شمعک کالا

دیگ چدنی موتورخانه شوفاژکار سری سوپر ۳۰۰ (از ۵ تا ۹ پره) با تکیه بر استاندارد کیفیت سی‌ای اروپا، آلیاژ چدن آتش‌خوار بادوام، طراحی ماژولار پره‌ای و بازده حرارتی بالا، پاسخی مهندسی و اثبات‌شده برای پروژه‌های ساختمانی متوسط و تک‌واحدی است. انعطاف‌پذیری در انتخاب ظرفیت از ۵۰.۸ تا ۹۶.۷ کیلووات و گارانتی رسمی ۱۰ ساله شرکت شوفاژکار، این دستگاه را به گزینه‌ای اقتصادی با توجیه سرمایه‌گذاری طولانی‌مدت برای کارفرمایان و پیمانکاران تبدیل کرده است.

مجموعه تخصصی شمعک کالا با سابقه بیش از دو دهه حضور در بازار تأسیسات ایران، تمامی مدل‌های دیگ چدنی سوپر ۳۰۰ را همراه با برگه اصالت کالا، تضمین گارانتی رسمی، خدمات تأمین پره‌ها و قطعات جانبی و مشاوره‌های فنی سایزینگ عرضه می‌کند. جهت محاسبه دقیق بار حرارتی موتورخانه پروژه خود، استعلام مشخصات تخصصی و دریافت پیش‌فاکتور رسمی، می‌توانید با کارشناسان مهندسی فروش شمعک کالا از طریق شماره تماس ۰۲۱۸۸۸۲۰۰۴۶ در ارتباط باشید.
