دیگ آبگرم چدنی mi3 سری super m90 از 4 تا 11 پره

🔥 راهنمای جامع و بررسی فنی دیگ آبگرم چدنی شوفاژ ام آی تری سری سوپر ام ۹۰

توسعه و بازسازی زیرساخت‌های حرارتی در موتورخانه‌های مرکزی نیازمند اتکا به تجهیزاتی است که تعادلی دقیق میان بازده حرارتی بالا، دوام متالورژیکی و سهولت عملیات تعمیر و نگهداری ایجاد کنند. دیگ آبگرم چدنی ام آی تری سری سوپر ام ۹۰، ساخت شرکت لوله و ماشین‌سازی ایران، یکی از شاخص‌ترین تجهیزات مولد حرارت در تأسیسات مرکزی کشور است که برای ساختمان‌های مسکونی با تراکم متوسط تا بزرگ، مجتمع‌های اداری، آموزشی و ادوار صنعتی سبک فرم‌بندی شده است.

این تجهیز به عنوان یک دیگ حرارتی پره‌ای مدولار با قابلیت سفارش در بازه گسترده ۴ تا ۱۱ پره، چه به شکل پایه و چه مجهز به پانل کنترلی پیشرفته، راهکاری مهندسی برای مدیریت بار حرارتی فضا و تأمین آبگرم مصرفی به شمار می‌آید. تیم فنی شمعک کالا در این مقاله تحلیلی، ضمن بررسی ساختار متالورژیکی، معماری محفظه احتراق و الزامات سایزینگ، عملکرد میدانی این تجهیز را زیر ذره‌بین قرار داده است تا فرآیند تصمیم‌گیری برای مهندسان مشاور، مجریان تأسیسات و مدیران پروژه‌های عمرانی با بالاترین درجه اطمینان انجام شود.

⚙️ تحلیل بصری، متریال و کیفیت ساخت صنعتی

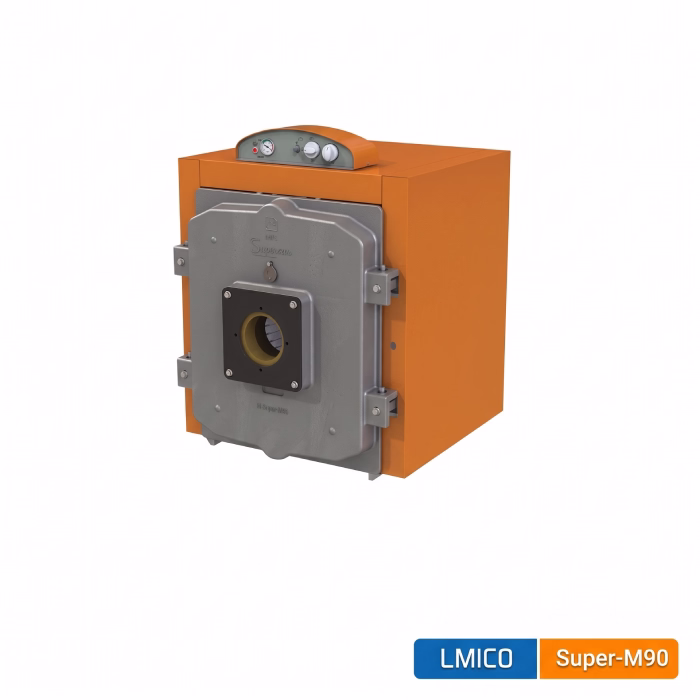

با استناد به تصویر محصول، نخستین مؤلفه‌ای که توجه ناظر مهندسی را جلب می‌کند، انسجام مکانیکی بدنه، درپوش احتراق و یکپارچگی پوسته خارجی است. روکش نهایی دیگ با کاور فلزی نارنجی‌رنگ پوشش داده شده که افزون بر زیبایی بصری در فضای موتورخانه، نقش محافظ عایق حرارتی زیرین را بر عهده دارد. در لایه زیرین این کاور، عایق متراکم پشم شیشه یا پشم سنگ قرار می‌گیرد که با به حداقل رساندن اتلاف حرارت سطحی و تشعشعی به محیط غیرمفید موتورخانه، به تثبیت راندمان کلی کمک شایانی می‌کند.

در قسمت جلوی دستگاه، درب چدنی فوق‌سنگین مشعل قرار دارد که به لولاهای مستحکم و قفل‌های مهار پیچی مجهز است. این درب به شکلی طراحی شده که باز شدن افقی آن بدون نیاز به دمونتاژ کل سامانه، دسترسی تکنسین به محفظه احتراق و مسیرهای عبور دود را جهت رسوب‌زدایی، دوده پاک‌کنی و سرویس‌های دوره‌ای فراهم سازد. روی این درب، دریچه نظارت دید شعله از جنس شیشه نشکن نسوز تعبیه شده تا اپراتور تأسیسات بتواند بدون باز کردن درب، وضعیت هندسه شعله، رنگ احتراق و عملکرد احتراقی مشعل را پایش کند.

صفحه اتصال مشعل در موقعیت مرکزی و با قطر دهانه استاندارد ۱۵۸ میلی‌متر ریخته‌گری شده و با بهره‌گیری از واشرهای نسوز سرامیکی، انسداد کامل درزهای حرارتی را در برابر نشت محصولات احتراق به داخل موتورخانه تضمین می‌کند. متریال هسته مرکزی دیگ از آلیاژ چدن خاکستری ضدحرارت و ضدسایش است؛ انتخابی هوشمندانه که پایداری استثنایی در برابر اسیدهای ناشی از چگالش مشتقات گوگردی سوخت و تغییر شکل فیزیکی در دماهای عملیاتی بالا را میسر می‌سازد.

در بالای پیشانی دیگ، کنسول کنترلی ارگونومیک با پوششی محافظ و شیب مهندسی تعبیه شده است. این بخش شامل نمایشگر فشارسنج، دماسنج عقربه‌ای آنالوگ دقیق، ترموستات‌های تنظیمی و ایمنی و چراغ‌های سیگنال اعلان هشدار است. استقرار این بخش در بخش فوقانی، امکان قرائت بی‌واسطه متغیرهای هیدرولیکی و ترمودینامیکی سامانه را بدون خم شدن یا مداخله ناایمن در فضای جانبی دیگ برای بهره‌بردار فراهم می‌آورد.

💧 معماری دینامیک احتراق و راندمان حرارتی

دستیابی به بازدهی حرارتی واقعی معادل نود درصد در دیگ سوپر ام ۹۰ ناشی از مهندسی گذر سه‌گانه دود و طراحی آیرودینامیک پره‌ها است. محفظه احتراق این دیگ با قطر ثابت ۳۷۰ میلی‌متر در تمامی مدل‌ها و عمق متغیر بین ۴۵۰ تا ۱۳۶۵ میلی‌متر متناسب با تعداد پره‌ها، فضایی بهینه را برای باز شدن کامل طول شعله مشعل بدون برخورد به دیواره انتهای پره فراهم می‌کند.

پره‌های چدنی به پرک‌ها و فین‌های مقعر و محدب مجهز هستند که مسیر عبور محصولات حاصل از احتراق را طولانی‌تر می‌کنند. گازهای داغ پس از آزادسازی انرژی اولیه در پاس اول (کوره احتراق)، وارد پاس‌های بالا و کناری پره‌ها می‌شوند و حرارت خود را به صورت جابجایی تلاطمی به دیواره‌های حاوی سیال ناقل حرارت منتقل می‌سازند. این تماس حرارتی گسترده سبب می‌شود دمای دود خروجی از دهانه دودکش ۲۵۰ میلی‌متری دستگاه به حداقل رسیده و افت دودکش کاهش یابد.

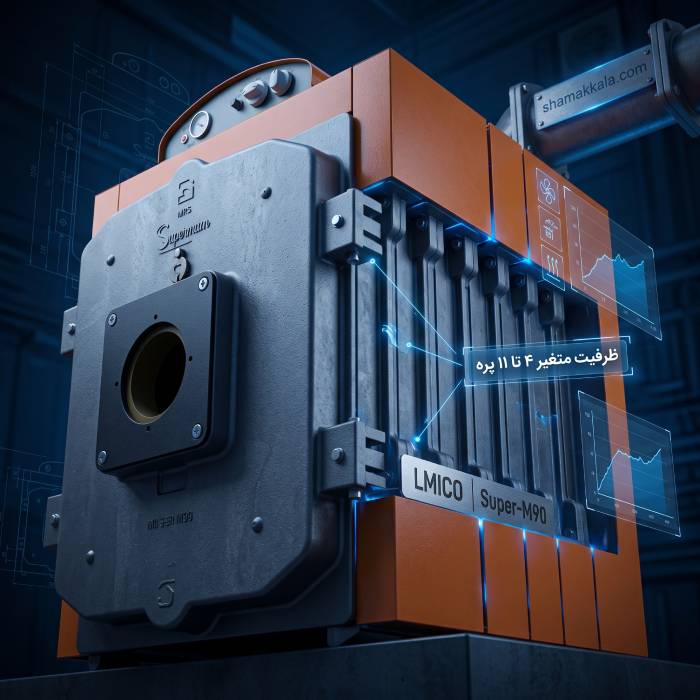

مدولار بودن پره‌ها که به واسطه بوشن‌های مخروطی آب‌بندی دقیق و میل‌مهارهای فولادی یکپارچه به هم متصل می‌شوند، تنش‌های حرارتی موضعی را پراکنده می‌سازد. علاوه بر این، حجم آبگیری دیگ از ۵۸ لیتر در مدل ۴ پره تا ۱۵۶ لیتر در مدل ۱۱ پره طراحی شده که ضمن فراهم ساختن زمان اقامت مناسب آب جهت جذب انرژی، اینرسی حرارتی کنترل‌شده‌ای ایجاد می‌کند و مانع از استهلاک مکرر ناشی از توقف و استارت پیاپی مشعل می‌شود.

📊 جدول مشخصات فنی دیگ سوپر ام ۹۰ (از ۴ تا ۱۱ پره)

اطلاعات فنی رسمی برای ارزیابی ابعاد، توان عملیاتی و جانمایی تأسیساتی در جدول زیر گردآوری شده است:

مشخصات مشترک تمام ظرفیت‌ها:

• قطر محفظه احتراق: ۳۷۰ میلی‌متر
• قطر خروجی دودکش: ۲۵۰ میلی‌متر
• قطر دهانه اتصال مشعل: ۱۵۸ میلی‌متر
• سایز فلنج رفت و برگشت: ۲ و ۱/۲ اینچ
• فشار کارکرد هیدرواستاتیک مجاز: ۴ بار
• محدوده تنظیم دما: صفر تا ۹۰ درجه سلسیوس (دماپای حد ۱۰۰ درجه سلسیوس)

📐 راهنمای مهندسی انتخاب و تطبیق ظرفیت

انتخاب دقیق تعداد پره در تجهیزاتی با ماهیت متغیر مانند دیگ سوپر ام ۹۰، ارتباط مستقیمی با سه عامل اصلی دارد: زیربنای حرارتی مفید سازه، ارتفاع هیدرواستاتیک سامانه لوله‌کشی و مقدار آبگرم مصرفی هم‌زمان.

۱. تحلیل ارتفاع و فشار هیدرواستاتیک

یکی از نقاط قوت این تجهیز، فشار کاری مجاز معادل ۴ بار است. هر بار فشار معادل ۱۰ متر ستون آب محسوب می‌شود؛ بنابراین، این دیگ در ساختمان‌هایی با ارتفاع حداکثر ۴۰ متر از کف موتورخانه بدون ریسک باز شدن درز پره‌ها یا فرسایش واشرهای آب‌بندی پاسخگوی فشار استاتیک مدار است. پروژه‌های مسکونی تا سقف ۱۳ طبقه استاندارد می‌توانند بدون نیاز به نصب مبدل‌های گسسته فشار یا سامانه‌های زون‌بندی پرهزینه، به صورت مستقیم از این دیگ بهره‌برداری کنند.

۲. سایزینگ بر اساس اقلیم و متراژ بنا

برای انتخاب تعداد پره در اقلیم‌های معتدل تا سردسیر، فرمول‌های بار حرارتی ساختمانی به شرح زیر به عنوان مبنای کاربری مهندسی شناخته می‌شوند:

• مدل‌های ۴ و ۵ پره (۱۱۶ تا ۱۵۸ کیلووات): ایده‌آل برای ساختمان‌های مسکونی کم‌واحد با زیربنای حرارتی ۵۰۰ تا ۱۰۰۰ مترمربع، ویلاهای لوکس وسیع با استخرهای جانبی کوچک و مهدکودک‌ها یا مدارس ابتدایی کم‌جمعیت.
• مدل‌های ۶ و ۷ پره (۲۰۲ تا ۲۴۵ کیلووات): متناسب برای ساختمان‌های مسکونی با متراژ مفید ۱۰۰۰ تا ۱۸۰۰ مترمربع، ساختمان‌های اداری ۵ تا ۸ طبقه و سالن‌های ورزشی متوسط.
• مدل‌های ۸ و ۹ پره (۲۸۸ تا ۳۲۹ کیلووات): پاسخگوی مجتمع‌های مسکونی بزرگ‌تر با متراژ مفید ۱۸۰۰ تا ۲۶۰۰ مترمربع، هتل‌آپارتمان‌های متوسط و مجموعه‌های استخر عمومی با بار پیوسته جکوزی و حوضچه‌ها.
• مدل‌های ۱۰ و ۱۱ پره (۳۷۷ تا ۴۲۲ کیلووات): مهندسی‌شده برای برج‌های مسکونی تا ۳۵۰۰ مترمربع، بیمارستان‌های کوچک، مراکز دانشگاهی و ادوار تولیدی سبک که مصرف پیوسته آبگرم مصرفی دارند.

۳. بررسی طول محفظه احتراق در انتخاب مشعل

در دیگ‌های با ظرفیت بالا نظیر مدل‌های ۱۰ و ۱۱ پره، عمق کوره به ترتیب ۱۲۳۵ و ۱۳۶۵ میلی‌متر است. کارشناسان شمعک کالا همواره یادآور می‌شوند که طول زبانه شعله مشعل انتخابی (گازسوز یا گازوئیل‌سوز) باید حدود ۶۰ تا ۷۰ درصد طول محفظه احتراق را پوشش دهد. در صورت استفاده از مشعل با شعله بلندتر از عمق کوره، پره انتهایی در معرض تنش متالورژیکی مستقیم قرار گرفته و عمر دستگاه کوتاه می‌شود.

⚖️ بررسی انتقادی: مزایا و چالش‌های عملیاتی دیگ سوپر ام ۹۰

اتخاذ رویکرد بی‌طرفانه در تحلیل تأسیساتی ایجاب می‌کند مزیت‌های فنی در کنار چالش‌ها و الزامات اجرایی بازگو شوند تا انتخاب کالا با دانش تجربی کامل صورت پذیرد.

نقاط قوت و مزایای عملیاتی

• طراحی تفکیک‌پذیر و عبور از معابر دشوار: بر خلاف دیگ‌های فولادی سنگین یکپارچه که برای ورود به موتورخانه‌های زیرزمینی نیازمند تخریب سقف، ایجاد بازشوهای عریض یا استفاده از جرثقیل هستند، دیگ سوپر ام ۹۰ به صورت پره‌های منفرد وارد فضا شده و در موقعیت استقرار نهایی به هم متصل می‌شود.
• قابلیت تعمیر و کاهش هزینه طول عمر محصول: در صورت وقوع ترکیدگی ناشی از یخ‌زدگی، رسوب موضعی یا شوک ناگهانی، نیازی به تعویض کامل دیگ نیست؛ پره صدمه‌دیده به سادگی خارج شده و پره جدید با هزینه‌ای ناچیز جایگزین می‌شود.
• پایداری متالورژیکی بالا در برابر خوردگی: ماهیت آلیاژ چدن در مقایسه با ورق‌های فولادی کربنی، رفتاری خنثی‌تر در مواجهه با رطوبت محیطی موتورخانه و آب‌های حاوی اکسیژن محلول دارد که پوسیدگی سطحی را به تعویق می‌اندازد.
• پوشش کامل گارانتی و پشتوانه شرکتی: ضمانت ۵ ساله بدون قید و شرط شرکت لوله و ماشین‌سازی ایران، آسودگی خاطر کم‌نظیری را برای کارفرمایان و پیمانکاران عمومی به همراه دارد.

محدودیت‌ها و الزامات اجرایی

• حساسیت چدن در برابر تنش و شوک حرارتی: پدیده تنش ناگهانی ناشی از ورود ناگهانی آب برگشت سرد به دیگ در صورت عدم نصب مدار گذر هیدرولیکی یا پمپ سیرکولاسیون جبران‌کننده مناسب، می‌تواند ساختار بلوری پره‌ها را شکننده کرده و به ترک‌خوردگی آن‌ها منجر شود.
• ضرورت استفاده از سامانه پیش‌تصفیه و سختی‌گیر: تجمع املاح کربناتی آب بر روی سطوح پره‌ها که تبادل گرما با آب را انجام می‌دهند، رسوب لایه‌ای را به وجود می‌آورد. این اتفاق باعث افزایش دمای پره در سمت دود و ممانعت از تبادل حرارت با سیال شده و نهایتاً پره را می‌سوزاند.
• مهارت و دقت در مونتاژ پره‌ها: دیگ‌های پره‌ای نیازمند بوشن‌زنی دقیق، خمیر نسوز مخصوص و بستن متقارن با نیروی گشتاور مهندسی هستند؛ نصب غیراصولی پره‌ها توسط افراد غیرمتخصص می‌تواند به بروز نشتی در فشار تست هیدرولیکی منجر گردد.

🤝 رویکرد شمعک کالا در مشاوره، خرید و مهندسی فروش

خرید دیگ موتورخانه، انتخابی برای طول عمر حداقل دو دهه‌ای یک ساختمان است. شمعک کالا با گردآوری مهندسان متخصص حوزه مکانیک و پایبندی به الزامات استاندارد، دیگ آبگرم چدنی ام آی تری سری سوپر ام ۹۰ را در تمامی پیکربندی‌های پره‌ای از ۴ تا ۱۱ پره، به صورت مستقیم و با حفظ کامل اصالت کالا و گارانتی رسمی شرکت لوله و ماشین‌سازی ایران در اختیار خریداران در سرتاسر کشور قرار می‌دهد.

خدمات تکمیلی این مجموعه شامل تطبیق فنی بار مصرفی ساختمان با تعداد پره به صورت رایگان، پیشنهاد مشعل متناسب با ابعاد کوره احتراق و تأمین ملزومات موتورخانه از قبیل مشعل، پمپ‌های گردش آب، شیرآلات ایمنی و سامانه‌های سختی‌گیر با نازل‌ترین هزینه‌ها و تضمین تطابق مهندسی است. انتخاب دقیق تجهیزات با مشاوره متخصصان شمعک کالا، متضمن آسایش حرارتی پایدار و صرفه‌جویی ملموس در هزینه‌های تعمیراتی ساختمان در درازمدت خواهد بود.
