دیگ آبگرم چدنی mi3 سری Hyper از 8 تا 16 پره

قلب تپنده موتورخانه‌های مرکزی در پروژه‌های مسکونی متراژ بالا، هتل‌ها، بیمارستان‌ها و مجتمع‌های تجاری بزرگ، بویلر یا دیگ آبگرم است. تامین مداوم گرمایش فضاها و بار آبگرم مصرفی در ساختمان‌های بلندمرتبه، نیاز به تجهیزاتی دارد که ترکیبی کم‌نظیر از مقاومت هیدرواستاتیکی در برابر فشارهای کاری بالا، راندمان ترمودینامیکی مطلوب و سهولت در جابه‌جایی و تعمیرات دوره‌ای ارائه دهند. سال‌ها این باور در صنعت تاسیسات رایج بود که برای فشارهای کاری بالای ۶ بار و ساختمان‌های بلندمرتبه، تنها گزینه قابل اتکا دیگ‌های فولادی فایرتوب سنگین و یکپارچه هستند؛ دیگ‌هایی که ورود و جانمایی آن‌ها در موتورخانه‌های زیرزمینی همواره مستلزم تخریب سقف یا دیوارها و استفاده از جرثقیل‌های سنگین بود.

شرکت لوله و ماشین‌سازی ایران با عرضه دیگ چدنی سری هایپر، این معادله فنی را دگرگون کرد. این دیگ چدنی پره‌ای پیشرفته با تحمل فشار کاری ۸ بار و پوشش ظرفیت‌های عظیم از ۶۶۶ کیلووات تا ۱۵۴۳ کیلووات، بالاترین سطح توان حرارتی را در قالب یک سازه ماژولار و تفکیک‌پذیر به صنعت ساختمان معرفی کرده است. کارشناسان فنی شمعک کالا در این نقد و تحلیل تخصصی، ویژگی‌های ساختاری، تحلیل متالورژیکی، رفتار جریان و راهنمای دقیق گزینش ظرفیت این ابردیگ پره‌ای را موشکافی کرده‌اند.

⚙️ تحلیل مهندسی بدنه، کیفیت ریخته‌گری و ارزیابی ساختار ماژولار

بررسی دقیق جزئیات در تصویر محصول، نشان‌دهنده یک شاهکار متالورژی در ریخته‌گری چدن نشکن و داکتیل مقاوم است. بر خلاف دیگ‌های سنتی کوچک، دیگ هایپر یک سازه مهندسی سنگین‌وزن به شمار می‌رود که از وزن حدود ۲ تن در مدل ۸ پره آغاز شده و تا مرز ۴ تن در مدل ۱۶ پره امتداد می‌یابد.

🛡️ ویژگی‌های متالورژیکی چدن ضدسایش و ضدخوردگی

چدن استفاده‌شده در تولید پره‌های دیگ هایپر، آلیاژی ویژه با گرافیت کروی و مقاومت سایشی و تنشی فوق‌العاده بالا است:

• مقاومت در برابر شوک حرارتی: پدیده ترک‌خوردگی ناشی از اختلاف دمای آب رفت و برگشت یکی از بزرگ‌ترین آسیب‌های دیگ‌های چدنی معمولی است. آلیاژ چدن این مدل به دلیل چقرمگی و الاستیسیته بهبودیافته، انبساط و انقباض‌های مکرر در دوره‌های قطع و وصل مشعل را بدون افت پایداری تحمل می‌کند.
• مقاومت بی‌نظیر در برابر رسوب و خوردگی شیمیایی: آب‌های شهری ایران عمدتاً دارای سختی بالا و املاح کلسیمی هستند. چدن دیگ هایپر در برابر اسیدهای ضعیف ناشی از احتراق سوخت‌های فسیلی و املاح آب، زنگ‌نزده باقی مانده و لایه‌های اکسیدی مهارکننده روی سطح آن مانع از پوسیدگی‌های حفره‌ای می‌شود.

🚪 بدنه پره‌ای و حل چالش ابدی عبور از درب موتورخانه

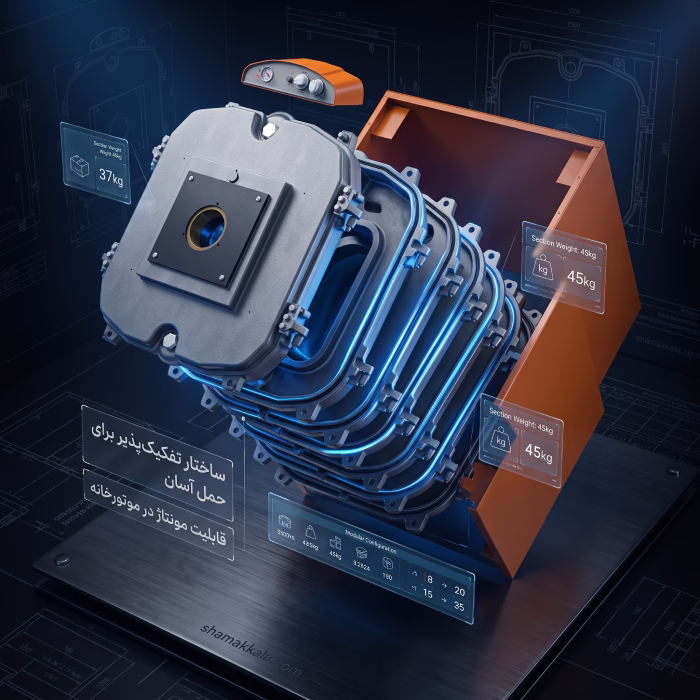

یکی از دلایل اصلی توجه پیمانکاران ساختمانی به این محصول که در تصویر محصول نیز به خوبی جلوه می‌کند، ساختار تفکیک‌شده و پره‌ای آن است. در پروژه‌های نوسازی موتورخانه که درب‌ها و راه‌پله‌ها کوچک هستند، وارد کردن یک دیگ فولادی ۴ تنی غیرممکن یا بسیار پرهزینه است. دیگ هایپر به صورت پره‌های جداگانه به موتورخانه وارد شده و سپس توسط تکنسین‌های خبره در محل فونداسیون به کمک بوشن‌های برنجی مخروطی و خمیر نسوز مخصوص، به صورت کاملاً هیدرولیکی آب‌بندی و مونتاژ می‌شود.

🎛️ کاوربندی مهندسی و پنل ابزار دقیق

همان‌گونه که در نمای ظاهری و تصویر محصول مشهود است، کاور خارجی با رنگ کوره مقاوم، لایه‌ای ضخیم از پشم سنگ فشرده را روی بدنه چدنی مهار کرده است. این امر اتلاف حرارت ناشی از تابش بدنه به محیط موتورخانه را به کمتر از یک درصد می‌رساند. پنل کنترلی فابریک مجهز به ترمومتر، مانومتر، ترموستات حد ایمنی ۱۰۰ درجه سلسیوس، ترموستات تنظیم دما تا ۹۰ درجه و چراغ‌های سیگنال هشداردهنده، نظارت بر پارامترهای پایه‌ای بویلر را بدون نیاز به تجهیزات جانبی اضافی ممکن می‌سازد.

🔬 کالبدشکافی ترمودینامیکی و تحلیل راندمان ۹۰ درصدی

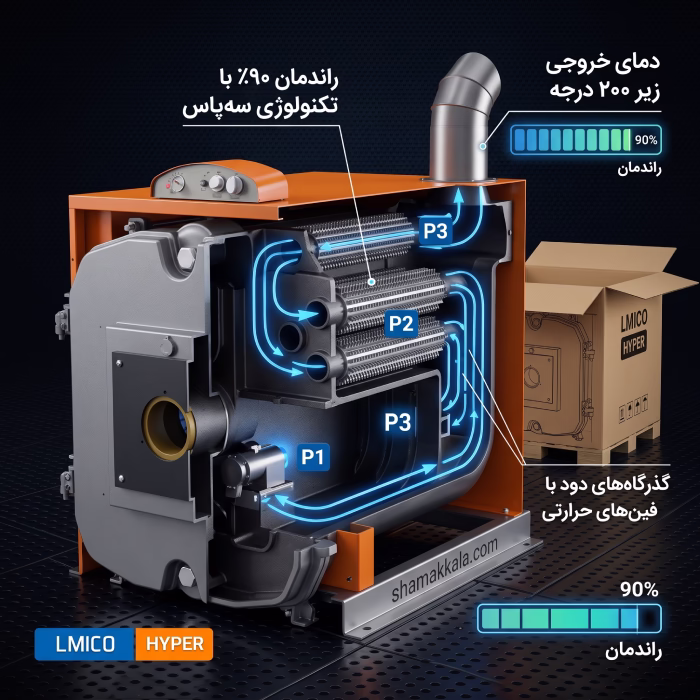

دستیابی به راندمان ۹۰ درصد در دیگ‌های پره‌ای نیازمند بازطراحی پاس‌های احتراق و مسیرهای گردش گازهای داغ است. دیگ آبگرم هایپر از نوع سه‌پاس واقعی طراحی شده است:

🎯 ۱. قطر محفظه احتراق ۶۰۰ میلی‌متری و طول بلند کوره

محفظه احتراق بزرگ این دیگ امکان تشکیل کامل شعله مشعل‌های سنگین گازسوز و گازوئیل‌سوز را بدون برخورد مستقیم نوک شعله به دیواره انتهای دیگ فراهم می‌آورد. جلوگیری از برخورد شعله مستقیم به جداره، از شوک حرارتی نقطه‌ای پیشگیری کرده و فرصت کافی برای تشکیل واکنش کامل سوخت با اکسیژن و مهار تولید کربن مونوکسید را رقم می‌زند.

♨️ ۲. فین‌های برجسته در گذرگاه‌های دود

در پاس‌های دوم و سوم، پره‌های چدنی مجهز به خارهای ریخته‌گری فین‌مانند هستند. این فین‌ها سطح تماس گازهای داغ با بدنه حامل آب را تا چندین برابر افزایش می‌دهند و با مغشوش کردن لایه مرزی دود، بیشترین انتقال حرارت جابه‌جایی را پدید می‌آورند. در نتیجه، دمای دودکش خروجی به شکل چشمگیری پایین آمده و مصرف سوخت مجتمع ساختمانی کاهش می‌یابد.

📊 جدول مقایسه مشخصات فنی دیگ آبگرم هایپر ام آی تری از ۸ تا ۱۶ پره

برای تصمیم‌گیری دقیق‌تر طراحان تاسیسات و مهندسان ناظر، مشخصات تمامی مدل‌های این سری در جدول فنی زیر خلاصه شده است:

📐 راهنمای جامع انتخاب ظرفیت بر اساس متراژ بنا و الزامات هیدرولیکی

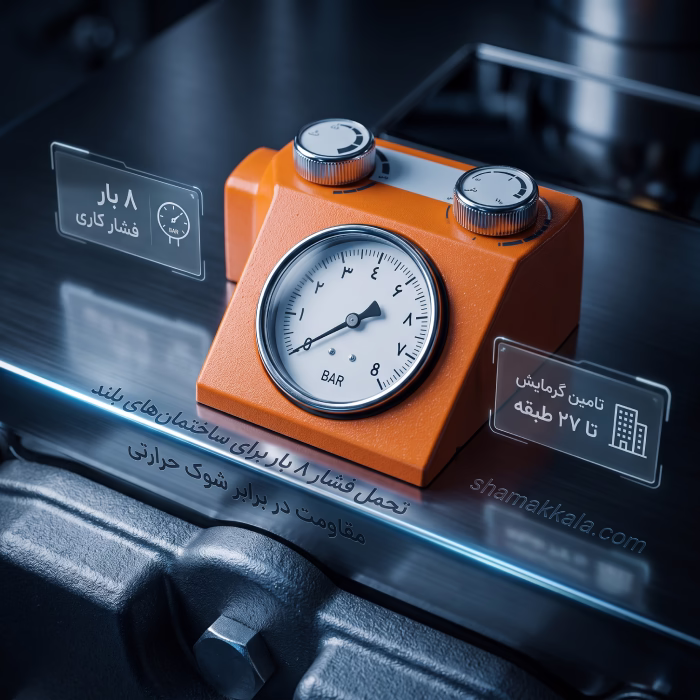

فشار کاری ۸ بار به معنای امکان پاسخگویی این بویلر به هد استاتیکی معادل ۸۰ متر ستون آب است؛ این قابلیت اجازه می‌دهد تا دیگ بدون نیاز به استفاده از مبدل‌های جداکننده ثانویه، در ساختمان‌های بلند تا ۲۷ طبقه مستقیماً به مدار گرمایش متصل شود. جهت انتخاب ظرفیت مناسب، دپارتمان مهندسی شمعک کالا الگوهای کاربردی زیر را برای مهندسان پیشنهاد می‌کند:

🏢 ۱. انتخاب دیگ‌های ۸ تا ۱۱ پره (توان ۶۶۶ تا ۹۶۱ کیلووات)

• زیربنای پیشنهادی: مجموع متراژ مفید فضاهای گرمایشی از ۳,۵۰۰ تا ۶,۵۰۰ مترمربع در اقلیم‌های معتدل و سردسیر.
• کاربری پروژه: برج‌های مسکونی تا ۶۰ واحد، مجتمع‌های اداری ۶ تا ۱۰ طبقه، ساختمان‌های آموزشی و دانشکده‌ها، مراکز تجاری با سیستم هوارسان متمرکز.
• ملاحظات مشعل: برای این مدل‌ها قطر لوله شعله‌پوش مشعل ۱۷۰ میلی‌متر در نظر گرفته شده و فشار برگشت محفظه احتراق با مشعل‌های دمنده‌دار گازسوز متداول بازار کاملاً هماهنگ است.

🏬 ۲. انتخاب دیگ‌های ۱۲ تا ۱۶ پره (توان ۱۰۵۹ تا ۱۵۴۳ کیلووات)

• زیربنای پیشنهادی: فضاهای گرمایشی از ۷,۰۰۰ تا فراتر از ۱۲,۰۰۰ مترمربع.
• کاربری پروژه: برج‌های بسیار مرتفع تا ۲۷ طبقه، بیمارستان‌ها و مراکز درمانی که بار آبگرم مصرفی مداوم دارند، هتل‌های چندستاره با لاندری‌های صنعتی و استخرهای سرپوشیده المپیک.
• ملاحظات مشعل: از مدل ۱۲ پره به بالا، قطر دهانه فلنج مشعل به ۲۰۰ میلی‌متر ارتقا می‌یابد. دبی هوای دمنده و گشتاور پروانه مشعل باید به گونه‌ای گزینش شود که بتواند بر افت فشار محفظه احتراق طویل ۳ متری در مدل ۱۶ پره غلبه نماید.

🌟 مزایا و نقاط قوت برجسته دیگ هایپر

⚠️ محدودیت‌های بهره‌برداری و الزامات نگهداری موتورخانه

🎯 رویکرد تخصصی شمعک کالا در تامین و تجهیز موتورخانه‌ها

دیگ آبگرم چدنی ام آی تری سری هایپر با دامنه ظرفیتی خیره‌کننده از ۸ تا ۱۶ پره و فشار کاری پایدار ۸ بار، استانداردهای جدیدی را در صنعت گرمایش مرکزی کشور رقم زده است. این تجهیز پاسخی ایده‌آل به کارفرمایانی است که به دنبال تجمیع مزایای بویلرهای فولادی فشارقوی و دیگ‌های چدنی پره‌ای هستند.

مجموعه تخصصی تاسیسات شمعک کالا به عنوان مرجع معتبر تامین و مشاوره مهندسی پروژه‌های گرمایشی، این محصول را با تضمین کامل اصالت قطعات، ارائه گواهی بازدهی سازمان استاندارد، هماهنگی حمل و مونتاژ رایگان شرکت لوله و ماشین‌سازی ایران و گارانتی رسمی ۱۰ ساله عرضه می‌نماید. جهت تحلیل بارهای تلفاتی ساختمان، تعیین ظرفیت دقیق مشعل هم‌خوان با هر ظرفیت، استعلام قیمت روز و دریافت اطلاعات ابعادی دقیق برای اجرای فونداسیون موتورخانه، می‌توانید با مهندسان مشاور شمعک کالا در تماس باشید.
