🔥 راهنمای جامع و تحلیل مهندسی دیگ چدنی موتورخانه توربو شوفاژکار (مدل‌های ۸ تا ۱۵ پره)

در دنیای تأسیسات مکانیکی و مهندسی حرارتی، انتخاب قلب تپنده موتورخانه یعنی دیگ آبگرم، یکی از حساس‌ترین تصمیمات در طراحی و اجرای پروژه‌های ساختمانی است. مجتمع‌های مسکونی بزرگ، برج‌های مرتفع، ساختمان‌های اداری و تجاری و پروژه‌های صنعتی نیازمند سامانه‌ای هستند که نه تنها بار حرارتی عظیمی را با بالاترین پایداری تأمین کند، بلکه در برابر تنش‌های مکانیکی، شوک‌های حرارتی و سیکل‌های کاری مداوم دچار فرسودگی زودهنگام نشود. در همین راستا، معرفی و تحلیل فنی تجهیزات پیشرفته بازار، کلید موفقیت مهندسان مشاور، طراحان تأسیسات و مجریان پروژه‌هاست.

🔍 بررسی بصری و کیفیت ساخت مهندسی

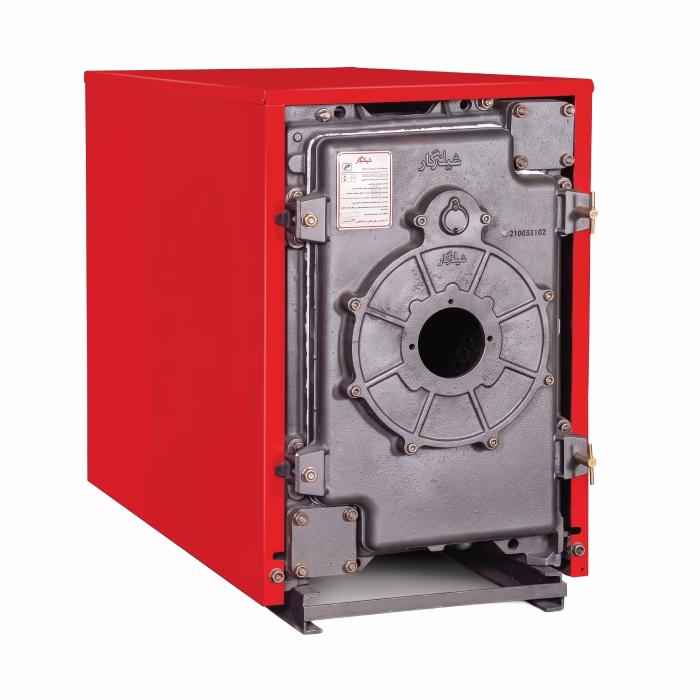

نمای ظاهری دیگ چدنی توربو شوفاژکار در تصویر محصول، گویای اصالت طراحی صنعتی و استحکام مکانیکی فوق‌العاده آن است. بدنه‌ی دستگاه با پوشش رنگ کوره ای قرمز رنگ و باکیفیت محافظت می‌شود که علاوه بر ایجاد ظاهری صنعتی و حرفه‌ای، مقاومت بالایی در برابر رطوبت محیط موتورخانه و خوردگی سطح ورق‌های بدنه ایجاد می‌کند. در قسمت جلو، درِ سنگین و مهندسی‌شده دیگ با مکانیزم قفل‌شونده محکم تعبیه شده که عایق‌بندی کامل محفظه احتراق را تضمین می‌کند و از اتلاف حرارتی جلوگیری به عمل می‌آورد.

فلنج مشعل‌گیر با دقت بالا تراشکاری و تعبیه شده تا انواع مشعل‌های گازسوز، گازوئیل‌سوز یا دوگانه‌سوز با فواصل استاندارد روی آن نصب شوند. استفاده از پره‌های چدنی ضخیم با آلیاژ آتش‌خوار ۵ میلی‌متری، پایداری ساختاری دیگ را در برابر شوک‌های حرارتی ناشی از استارت‌های مکرر مشعل تضمین می‌کند. این کیفیت ساخت بالا، هزینه‌های تعمیر و نگهداری دوره‌ای را به شدت کاهش داده و طول عمر مفید موتورخانه را به طور چشمگیری افزایش می‌دهد.

⚙️ معماری مهندسی و ویژگی‌های ساختاری پیشرفته

دیگ چدنی توربو شوفاژکار حاصل سال‌ها تجربه مهندسی و تطبیق با استانداردهای سخت‌گیرانه جهانی است. شناخت عمیق اجزای داخلی و مکانیزم‌های انتقال حرارت در این محصول، به مهندسان کمک می‌کند تا درک درستی از راندمان آن داشته باشند:

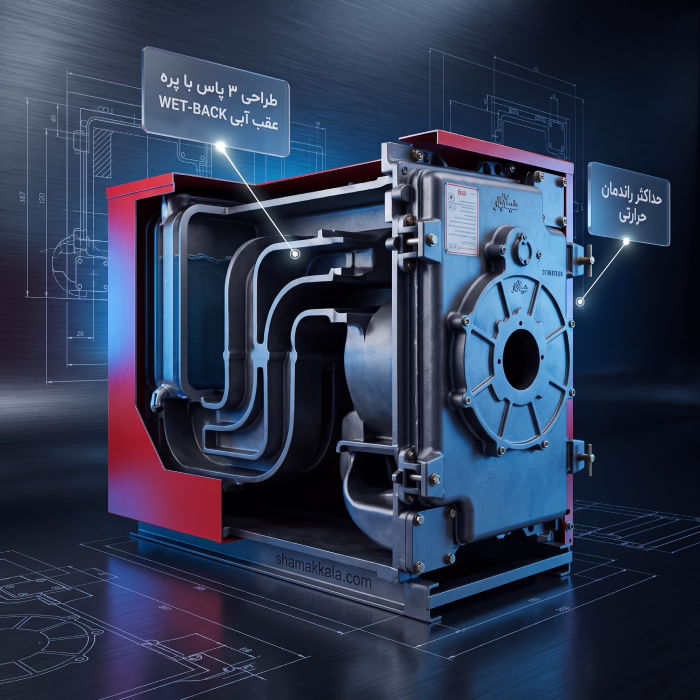

• 🔹طراحی سه‌پاس واقعی: یکی از مهم‌ترین ویژگی‌های این محصول، بهره‌گیری از مسیرهای گردش گازهای داغ در سه پاس مجزا است. این طراحی مسیر حرکت گازهای ناشی از احتراق را طولانی‌تر کرده و تبادل حرارتی را به حداکثر می‌رساند که نتیجه مستقیمی بر بهبود راندمان گرمایشی دیگ و کاهش دمای دودکش دارد.
• 🔹محفظه احتراق با پشت آبی: محفظه احتراق این دیگ به گونه‌ای طراحی شده که پره عقب به‌طور کامل در تماس با آب در گردش قرار دارد. این ساختار بخش زیادی از انرژی حرارتی را که معمولاً در انتهای دیگ هدر می‌رود، جذب کرده و به آب درون سیستم منتقل می‌کند.

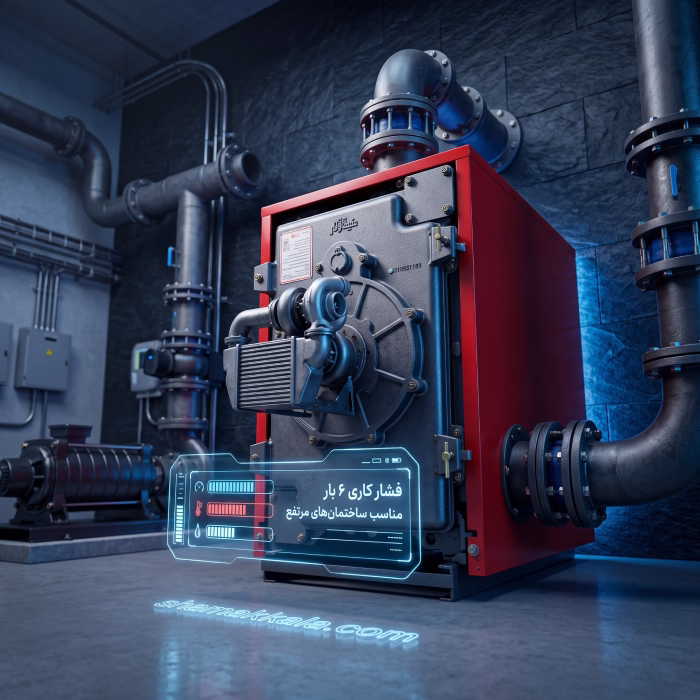

• 🔹فشار کاری نامی ۶ بار: این میزان تحمل فشار، تجهیز را به گزینه‌ای ایده‌آل برای پروژه‌های ساختمانی مرتفع و سیستم‌های گرمایشی سنگین تبدیل کرده است که در آن‌ها ستون‌های آب فشارهای هیدرواستاتیکی بالایی ایجاد می‌کنند.
• 🔹سازگاری با سیستم‌های هوشمند: سازگاری کامل این دیگ با سامانه‌های کنترل هوشمند موتورخانه و امکان تلفیق آن با کلکتورهای خورشیدی، نشان‌دهنده همگامی این محصول با فناوری‌های نوین و سبز دنیاست.

این دیگ موفق به اخذ تاییدیه‌های معتبری نظیر استانداردهای ملی اجباری، گواهی کیفیت استاندارد اروپا، گواهینامه مدیریت کیفیت بین‌المللی و استانداردهای تخصصی آزمایشگاهی شده است که اطمینان خاطر کامل را برای کارفرمایان و مهندسان ناظر به ارمغان می‌آورد.

📐 راهنمای جامع انتخاب ظرفیت و پره‌بندی (از ۸ تا ۱۵ پره)

از آنجا که این تجهیز دارای ساختار متغیر بر اساس تعداد پره است، انتخاب دقیق مدل مناسب بر اساس پارامترهای مهندسی تأسیسات اهمیت حیاتی دارد. طیف ظرفیتی این دیگ از ۸ پره با ظرفیت حرارتی معادل ۲۴۳,۰۰۰ کیلوکالری بر ساعت شروع شده و تا مدل ۱۵ پره با ظرفیت ۵۶۰,۰۰۰ کیلوکالری بر ساعت ادامه می‌یابد.

برای انتخاب صحیح تعداد پره، مهندسان تأسیسات باید فاکتورهای زیر را به دقت محاسبه کنند:

1. متراژ زیربنا و حجم کل فضای گرمایش: ساختمان‌های مسکونی، تجاری یا اداری با توجه به کاربری و ضریب تلفات حرارتی جدارها نیازمند بار مشخصی به ازای هر متر مربع هستند.
2. نیاز آب گرم مصرفی بهداشتی: در صورتی که دیگ به صورت ترکیبی برای تأمین گرمایش محیطی و آب گرم مصرفی از طریق منابع دوجداره یا مبدل‌های حرارتی استفاده شود، بار حرارتی ناشی از دبی آب گرم بهداشتی باید در محاسبات منظور گردد.
3. شرایط اقلیمی منطقه نصب: مناطق سردسیر کشور نیازمند ضریب اطمینان بالاتری در انتخاب ظرفیت دیگ هستند تا در سردترین روزهای سال با افت فشار یا افت دمای آب مدار مواجه نشوند.
4. ابعاد موتورخانه و محدودیت‌های فیزیکی: با توجه به اینکه وزن این دیگ‌ها از ۹۲۰ کیلوگرم برای مدل ۸ پره تا ۱۶۳۳ کیلوگرم برای مدل ۱۵ پره متغیر است، طول دیگ از ۱۵۶۱ تا ۲۶۳۲ میلی‌متر تغییر می‌کند. بنابراین، بررسی ابعاد ورودی موتورخانه، فضای دمونتاژ پره‌ها و محل استقرار فونداسیون امری ضروری است. قطر دهانه اتصالات ورود و خروج آب در تمامی مدل‌ها ۳ اینچ بوده و قطر دودکش ۳۰۰ میلی‌متر است که به طراحان در سایزینگ دقیق لوله‌کشی و دودکش کمک شایانی می‌کند.

📊 جدول مقایسه فنی و مشخصات مهندسی مدل‌های ۸ تا ۱۵ پره

⚖️ تحلیل جامع مزایا، محدودیت‌ها و پیش‌نیازهای نصب

هر سیستم مهندسی پیشرفته‌ای علاوه بر مزایای برجسته، نیازمند رعایت دقیق دستورالعمل‌های نصب و بهره‌برداری است تا بالاترین راندمان حاصل شود.

🔧 مزایای کلیدی:

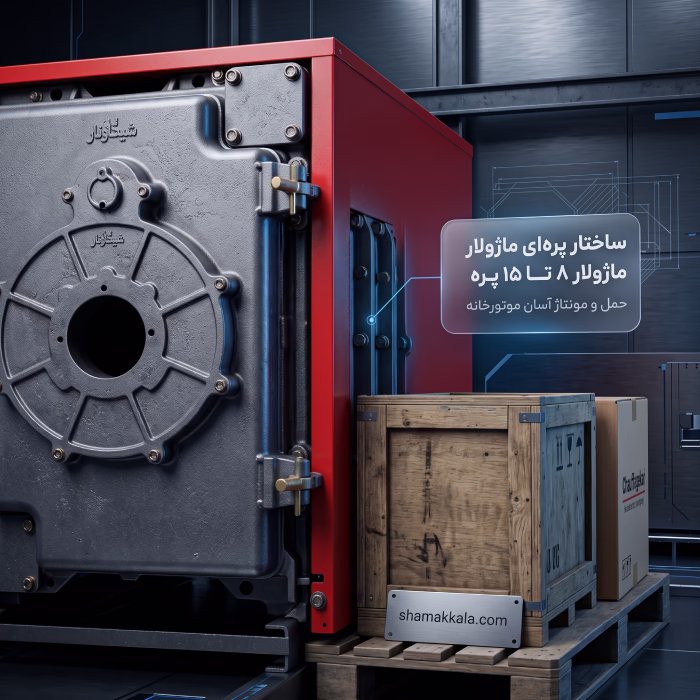

• ✔ساختار پره‌ای یا ماژولار: امکان حمل‌ونقل و جابجایی قطعات را به داخل موتورخانه‌های محدود و زیرزمینی که دسترسی سختی دارند، تسهیل می‌کند.
• ✔گارانتی معتبر ۱۰ ساله: پشتوانه‌ای محکم از سوی شرکت سازنده که دوام و کیفیت سرمایه‌گذاری کارفرمایان را تضمین می‌کند.
• ✔خدمات نصب و حمل رایگان: حمل و نصب کاملاً رایگان در سراسر کشور توسط شرکت سازنده که هزینه‌های اجرایی پروژه‌ها را به شکل قابل توجهی کاهش می‌دهد.
• ✔مقاومت در برابر خوردگی: استفاده از چدن آتش‌خوار ضخیم، مقاومت دستگاه را در برابر میعانات اسیدی ناشی از احتراق به حداکثر می‌رساند.

💧 محدودیت‌ها و پیش‌نیازهای اجرایی:

• 🔸
  بارگذاری و فونداسیون: وزن بسیار بالای این تجهیزات نیازمند اجرای فونداسیون بتنی کاملاً تراز و مستحکم در کف موتورخانه است.
• 🔸
  الزامات کیفی آب سیستم: برای جلوگیری از رسوب‌گذاری و ایجاد تنش حرارتی موضعی در پره‌های چدنی، استفاده از سختی‌گیرهای رزینی و کنترل کیفیت شیمیایی آب مدار گرمایش الزامی است.

🤝 جمع‌بندی و خرید از شمعک کالا

دیگ چدنی توربو شوفاژکار در بازه ۸ تا ۱۵ پره، پاسخی مهندسی، قابل اعتماد و اقتصادی برای پروژه‌های ساختمانی متوسط و بزرگ است که به دنبال راندمان بالا، طول عمر طولانی و پایداری گرمایشی هستند. مهندسان مشاور، مجریان تأسیسات و کارفرمایان محترم می‌توانند با تکیه بر اطلاعات فنی دقیق و مشاوره‌های تخصصی، مناسب‌ترین مدل را انتخاب نمایند.
