🔥 بررسی تخصصی و مهندسی دیگ موتورخانه شوفاژکار مدل سوپر ۵۰۰ (۵ تا ۹ پره)
در مهندسی تاسیسات و طراحی سیستمهای گرمایش مرکزی، دیگ آبگرم قلب تپنده موتورخانه به شمار میرود. انتخاب مولد گرمایشی متناسب، پایدار و قابل اطمینان نهتنها آسایش حرارتی ساکنان را در سردترین روزهای سال تضمین میکند، بلکه هزینههای جاری انرژی و نگهداری را در طول چرخه عمر ساختمان به حداقل میرساند. دیگ چدنی سوپر ۵۰۰ ساخت شرکت صنعتی شوفاژکار، یکی از تثبیتشدهترین گزینههای گرمایشی در مقیاسهای نیمهسنگین و سنگین ساختمانی و صنعتی است.
این بازبینی فنی توسط تیم مهندسی «شمعک کالا» تدوین شده است تا با اتکا به دو دهه تجربه در تامین و راهاندازی تجهیزات تاسیساتی، تحلیلی جامع، دقیق و موشکافانه از ویژگیهای هیدرولیکی، ترمودینامیکی و کاربردی این دیگ ارائه دهد.
🔍 تحلیل بصری و کیفیت ساخت صنعتی بر اساس تصویر محصول

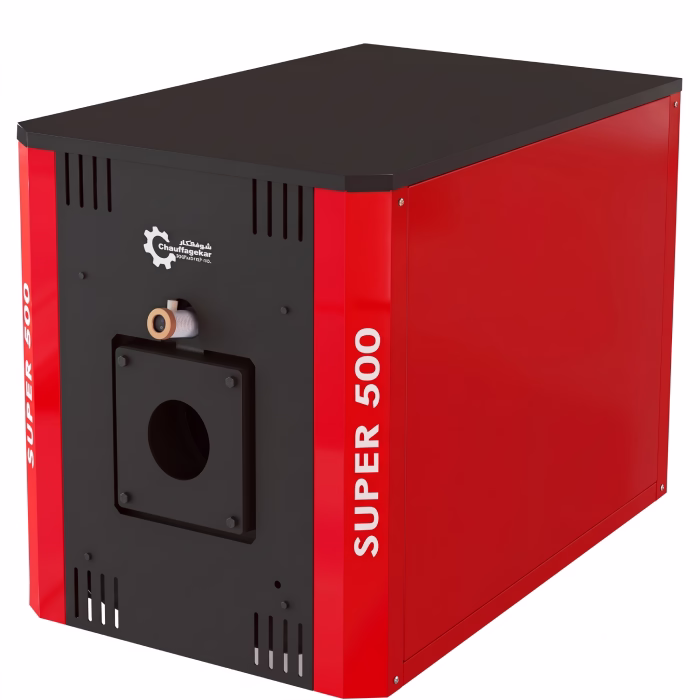

با نگاهی کارشناسانه به تصویر محصول، رویکرد مهندسی و الزامات صنعتی در طراحی بدنه و پوسته خارجی به وضوح مشهود است. روپوش خارجی دیگ از ورقهای فولادی مستحکم با پوشش رنگ پودری الکترواستاتیک دورنگ (قرمز صنعتی و مشکی مات) ساخته شده است. این شیوه پوششدهی سطحی، بدنه را در برابر رطوبت معمول موتورخانهها، خراشیدگیهای حین حمل و زنگزدگی کاملاً مقاوم میسازد. در زیر این کاور فولادی، لایهای فشرده از عایق پشم شیشه یا پشم سنگ تعبیه شده که مانع از اتلاف حرارت تشعشعی به فضای موتورخانه میشود و راندمان کلی سیستم را ارتقا میدهد.
در نمای جلویی تصویر محصول، پنل مشکیرنگ درب کوره و فلنج اتصال مشعل جلب توجه میکند:

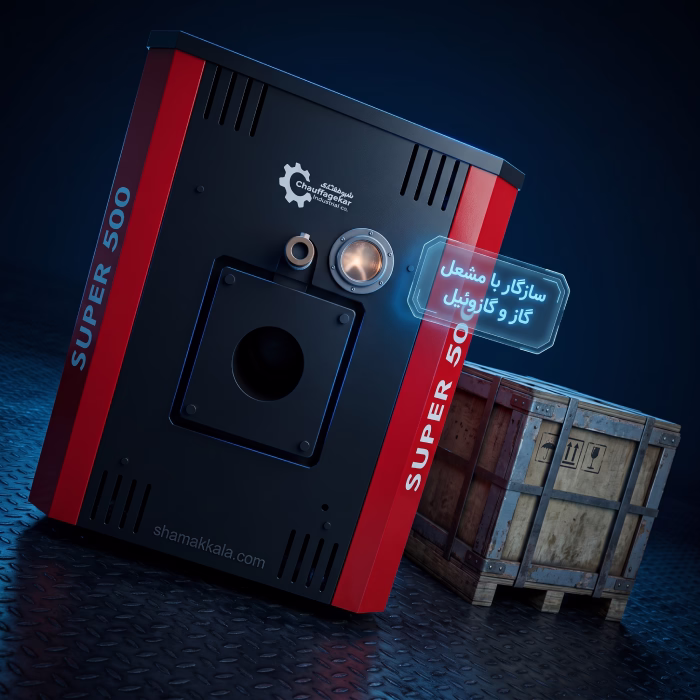

- فلنج استاندارد مشعلگیر: مرکز بخش مشکیرنگ، دهانه نصب مشعل را با سوراخکاریهای مهندسیشده نشان میدهد که امکان کوپل مستقیم انواع مشعلهای فندار دمنده را فراهم میآورد.
- دریچه دید شعله: در بالای دهانه مشعل، یک دریچه بازدید چشمی مجهز به شیشه مقاوم به حرارت قرار گرفته است. این ساختار به تکنسین تاسیسات اجازه میدهد تا در زمان روشن بودن مشعل، طول شعله، کیفیت احتراق و رنگ آن را بدون نیاز به باز کردن محفظه یا نشتی گازهای ناشی از احتراق بررسی و پایش کند.
- شیارهای کوران و تهویه: بر روی بخشهای بالایی و پایینی پنل جلو، شیارهای خروج هوا به شکلی متقارن تعبیه شدهاند. این طراحی مانع از تجمع حرارت در فضای خالی زیر روپوش شده و محیط اطراف اتصالات، سیمکشیها و هوزینگ مشعل را خنک نگه میدارد.
- طراحی یکپارچه و ارگونومیک: خطوط شکسته در لبههای کناری، صلبیت سازه را افزایش داده و در صورت لزوم، باز و بست سریع پنلها را جهت بازرسیهای دورهای یا شستشوی سالیانه کوره فراهم میکند.
⚙️ بررسی متالورژی و مهندسی احتراق در سوپر ۵۰۰
دیگ سوپر ۵۰۰ بر پایه بلوکهای پرهای چدنی از نوع چدن آتشخوار ریختهگری میشود. استفاده از این آلیاژ ویژه، سه مزیت بنیادی به همراه دارد:
🛡️ مقاومت در برابر شوک حرارتی و خوردگی شیمیایی
چدن دارای کربن آزاد به شکل گرافیت است که ساختار میکروسکوپی آن مقاومت بالایی در برابر اکسیداسیون، گازهای خورنده و میعانات اسیدی نشان میدهد. در سوختهای هیدروکربنی، بخصوص گازوئیل که حاوی گوگرد است، اسیدهای حاصل از احتراق مانند اسید سولفوریک به راحتی لولههای فولادی را سوراخ میکنند، اما چدن آتشخوار با ضخامت جدار حدود ۵ میلیمتر، طول عمری چند برابر بیشتر ارائه میدهد.
🔥 فینهای برجسته انتقال حرارت و ساختار چند پاس دود

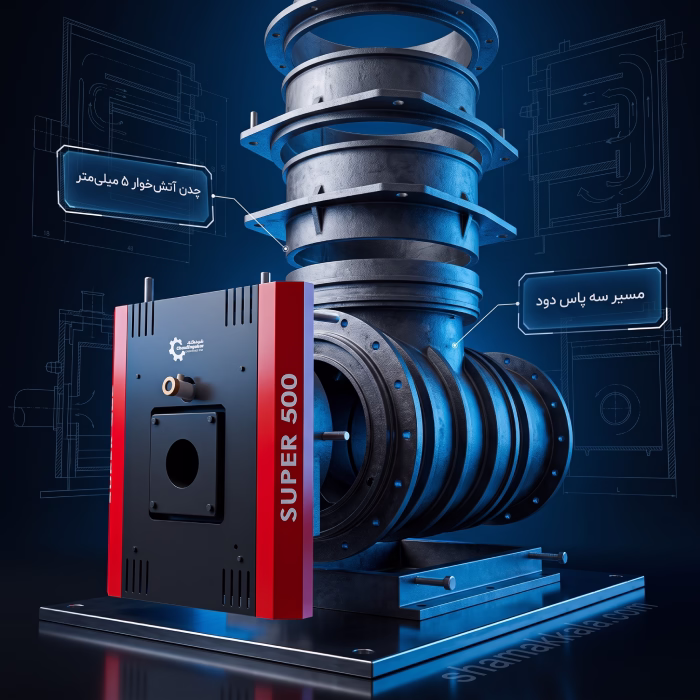

دیوارههای پرههای سوپر ۵۰۰ تنها سطوح مسطح نیستند؛ طراحان با افزودن فینهای متعدد عمودی و افقی، مساحت موثر انتقال حرارت را به شدت افزایش دادهاند. این فینها با ایجاد اغتشاش در جریان گازهای داغ، لایه مرزی حرارتی را شکسته و سرعت انتقال انرژی از محصولات احتراق به حجم آب داخل پره را بیشینه میکنند. همچنین آرایش پرهها مسیری سه پاس را برای تخلیه دود فراهم میآورد تا حرارت پیش از خروج از دهانه دودکش به طور کامل جذب آب دیگ شود.
📦 قابلیت تفکیک قطعات و حل معضل جابهجایی
یکی از چالشهای بنیادین پروژههای بازسازی و موتورخانههای زیرزمینی، ابعاد بزرگ ورودیها و راهپلههاست. دیگهای یکپارچه فولادی به جرثقیل و تخریب دیواره نیاز دارند، در حالی که دیگ سوپر ۵۰۰ شوفاژکار به صورت پرههای جداگانه قابل حمل بوده و در داخل فضای موتورخانه با بوشنها و خمیر دیگ مونتاژ میشود.
📊 جدول مقایسهای و مشخصات فنی مدلهای سوپر ۵۰۰ (۵ تا ۹ پره)

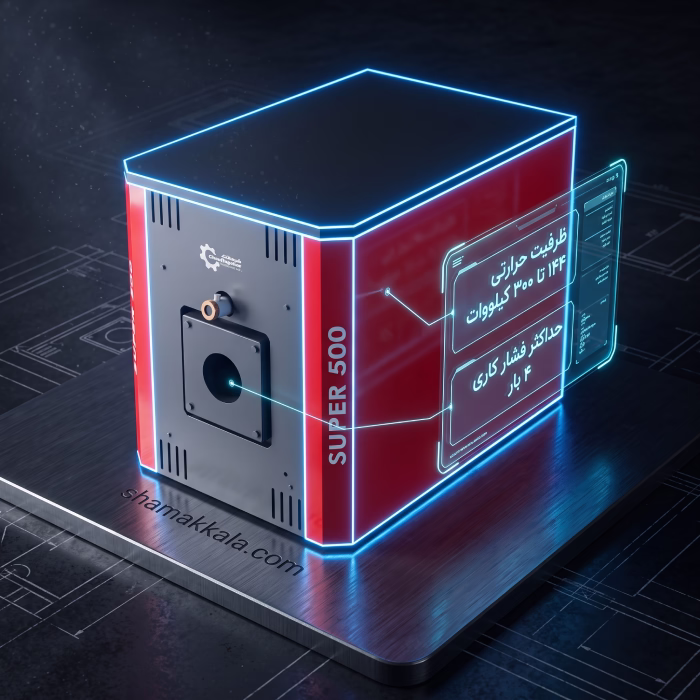

دیگ سوپر ۵۰۰ شوفاژکار در پنج بازه ظرفیتی عرضه میشود. تمامی مدلهای این سری دارای حداکثر فشار کاری ۴ بار (معادل ارتفاع استاتیکی تا ۴۰ متر آب یا ساختمانهای تا حدود ۱۳ طبقه)، حداکثر دمای مجاز ۹۰ درجه سانتیگراد، سایز اتصالات رفت و برگشت ۲.۵ اینچ، قطر دهانه دودکش ۲۰۸ میلیمتر و قابلیت کارکرد با گاز شهری و گازوئیل هستند.
| مشخصه فنی / مدل | سوپر ۵۰۰ – ۵ پره | سوپر ۵۰۰ – ۶ پره | سوپر ۵۰۰ – ۷ پره | سوپر ۵۰۰ – ۸ پره | سوپر ۵۰۰ – ۹ پره |
|---|---|---|---|---|---|
| ظرفیت حرارتی (کیلووات) | ۱۴۴ | ۱۸۳ | ۲۲۳ | ۲۶۲ | ۳۰۰ |
| ظرفیت حرارتی (کیلوکالری/ساعت) | ۱۲۴,۰۰۰ | ۱۵۷,۰۰۰ | ۱۹۲,۰۰۰ | ۲۲۵,۰۰۰ | ۲۵۸,۰۰۰ |
| حجم آبگیری (لیتر) | ۷۶ | ۹۱ | ۱۰۴ | ۱۱۷ | ۱۳۰ |
| حجم محفظه احتراق (مترمکعب) | ۰.۰۶۶۳ | ۰.۰۷۹۱ | ۰.۰۹۱۹ | ۰.۱۰۵۰ | ۰.۱۱۷۵ |
| قطر دهانه مشعلگیر (میلیمتر) | ۱۴۵ | ۱۴۵ | ۱۵۵ | ۱۵۵ | ۱۷۵ |
| طول دیگ (میلیمتر) | ۱۰۴۳ | ۱۱۷۳ | ۱۳۰۳ | ۱۴۳۳ | ۱۵۶۳ |
| وزن خالص (کیلوگرم) | ۵۴۰ | ۶۲۰ | ۷۰۰ | ۷۸۰ | ۸۶۰ |
📐 راهنمای جامع سایزینگ و انتخاب مدل بر اساس پروژه
با توجه به ماهیت متغیر این محصول، انتخاب صحیح پرهها مستلزم تحلیل دقیق بار حرارتی ناشی از تلفات جدارهها، تهویه، و مصرف آب گرم بهداشتی است. کارشناسان ما در «شمعک کالا» برای سهولت کارفرمایان و پیمانکاران، دستورالعملهای زیر را پیشنهاد میکنند:
🏢 ۱. برآورد سرانگشتی متراژ تحت پوشش بر مبنای کاربری و اقلیم
در مناطق با آبوهوای معتدل مانند تهران، کرج یا اصفهان، بار گرمایشی ساختمانهای استاندارد با عایقبندی متوسط معمولاً بین ۱۰۰ تا ۱۵۰ کیلوکالری بر ساعت به ازای هر مترمربع زیربنای مفید برآورد میشود (با لحاظ تامین آب گرم مصرفی):
- مدل ۵ پره (۱۲۴ هزار کیلوکالری): مناسب برای ساختمانهای مسکونی تا حدود ۸۰۰ الی ۹۰۰ مترمربع، مجتمعهای اداری تا ۱۱۰۰ مترمربع یا ویلاهای دوبلکس و استخردار با مساحت بالا.
- مدل ۶ پره (۱۵۷ هزار کیلوکالری): ایدهآل برای مجتمعهای مسکونی با متراژ مفید ۱۰۰۰ تا ۱۲۰۰ مترمربع، ساختمانهای اداری متوسط و تالارهای پذیرایی.
- مدل ۷ پره (۱۹۲ هزار کیلوکالری): پاسخگوی ساختمانهای مسکونی ۱۲۰۰ تا ۱۵۰۰ مترمربع، کلینیکهای درمانی و کارگاههای صنعتی با نیاز گرمایشی یکنواخت.
- مدل ۸ پره (۲۲۵ هزار کیلوکالری): انتخابی عالی برای ساختمانهای مسکونی با متراژ ۱۵۰۰ تا ۱۸۰۰ مترمربع، مدارس، دانشگاهها یا هتلهای کوچک.
- مدل ۹ پره (۲۵۸ هزار کیلوکالری): پرچمدار این سری، مناسب برای ساختمانهای مسکونی بالای ۱۸۰۰ تا ۲۲۰۰ مترمربع، هتلها، مراکز تجاری چندطبقه و سالنهای ورزشی.
💡 نکته بسیار مهم مهندسی: در صورتی که ساختمان در مناطق بسیار سردسیر کوهستانی قرار داشته باشد یا پنجرهها فاقد شیشه دوجداره باشند، ضرایب فوق باید حدود ۲۰ الی ۳۰ درصد افزایش یابند.
💧 ۲. بررسی افت فشار هیدرولیکی و قطر اتصالات لولهکشی
سایز ورود و خروج آب در تمام اعضای خانواده سوپر ۵۰۰ برابر با ۲.۵ اینچ است. دبی آب در گردش بر اساس فرمول انتقال حرارت، متناسب با ظرفیت دیگ افزایش مییابد. در مدلهای ۸ و ۹ پره به دلیل افزایش دبی به حدود ۱۰ تا ۱۳ مترمکعب در ساعت، لولهکش باید افت فشار کلکتورها و پمپ سیرکولاتور خطی را بر مبنای این سایز به دقت کالیبره کند تا توزیع حرارت در تمامی طبقات یکنواخت باشد.
🔄 ۳. استراتژی کوپلینگ موازی دیگها در پروژههای بزرگ
برای پروژههای سنگین نظیر بیمارستانها، هتلها یا مجتمعهای مسکونی بزرگ (مثلاً متراژهای بالاتر از ۴۰۰۰ مترمربع)، مهندسان شمعک کالا همواره توصیه میکنند به جای یک دیگ غولپیکر فولادی، از دو یا سه دستگاه دیگ سوپر ۵۰۰ بهصورت موازی استفاده شود. این شیوه سه امتیاز کلیدی دارد:
- تعدیل مصرف انرژی با مدولاسیون فصلی: در فصول معتدل بهار و پاییز، تنها یک دیگ روشن میماند و سایر دیگها از مدار خارج میشوند تا از مصرف بیهوده سوخت جلوگیری گردد.
- تامین رزرو امنیتی: در صورت بروز هرگونه مشکل برای یک دستگاه یا حین سرویس دورهای، تاسیسات ساختمان بدون وقفه به کار خود با دیگ دیگر ادامه میدهد.
- کاهش استهلاک سیستم: کارکرد نوبتی دیگها عمر مفید تجهیزات را به شکل چشمگیری افزایش میدهد.
🌐 انطباق با سیستمهای نوین انرژی و مشعلها
دیگ چدنی سوپر ۵۰۰ به گونهای مهندسی شده است که با جریانهای جدید مدیریت مصرف انرژی بهطور کامل همگام باشد:
🎛️ هماهنگی با سیستم مدیریت هوشمند ساختمان
این محصول به سادگی به حسگرهای دمای آب رفت و برگشت و سیستمهای کنترل هوشمند محیطی متصل میشود. کنترل هوشمند موتورخانه با بررسی دمای هوای بیرون و داخل ساختمان، فرمان استارت و استپ یا تغییر شعله مشعل را صادر میکند و شوکهای انبساط و انقباض آب دیگ را کاهش میدهد.
☀️ اتصال به کلکتورهای خورشیدی
طراحی پرهها و حجم آبگیری متناسب (۷۶ تا ۱۳۰ لیتر) به این دیگ اجازه میدهد که با کلکتورهای آبگرم خورشیدی ترکیب شود؛ بدین صورت که آب خورشیدی به عنوان پیشگرم به مدار ورودی دیگ وارد شده و مصرف گاز یا گازوئیل را تا ۴۰ درصد کاهش میدهد.
🔥 انتخاب مشعل متناسب با قطر دهانه
قطر دهانه مشعلگیر دیگ از ۱۴۵ میلیمتر در مدلهای ۵ و ۶ پره، به ۱۵۵ میلیمتر در مدلهای ۷ و ۸ پره و نهایتاً به ۱۷۵ میلیمتر در مدل ۹ پره تغییر میکند. لوله شعلهپوش مشعل انتخابی باید دقیقاً با این دهانه و طول محفظه احتراق مطابقت داشته باشد؛ شعله مشعل به هیچ عنوان نباید با پره انتهایی دیگ برخورد مستقیم داشته باشد، چرا که تجمع حرارت نقطهای میتواند به مرور زمان باعث ترکخوردگی پره عقب شود.
⚠️ هشدار فنی مهندسی احتراق: شعله مشعل به هیچ عنوان نباید با پره انتهایی دیگ برخورد مستقیم داشته باشد، چرا که تجمع حرارت نقطهای میتواند به مرور زمان باعث ترکخوردگی پره عقب شود.
⚖️ تحلیل بیطرفانه مهندسی: نقاط قوت و محدودیتهای عملیاتی
| نقاط قوت برجسته | الزامات و محدودیتهای عملیاتی |
|---|---|
| مقاومت بسیار بالا در برابر خوردگی: طول عمر بیشتر نسبت به دیگهای فولادی در برابر بخارات اسیدی و زنگزدگی ناشی از رطوبت. | محدودیت فشار کاری: حداکثر فشار مجاز ۴ بار است؛ بنابراین در برجهای بسیار بلند نیازمند مبدل صفحه ای و زونبندی فشاری است. |
| تعمیرپذیری قطعهبهقطعه: امکان تعویض تکپره آسیبدیده بدون دور انداختن کل دیگ، هزینههای استهلاک را ناچیز میکند. | حساسیت به شوک حرارتی شدید: ورود ناگهانی آب کاملاً سرد به دیگی که روی دمای بالا فعال است میتواند باعث تنش تنشی و شکستگی چدن شود. |
| حمل و نقل فوقالعاده آسان: رد شدن پرهها از باریکترین دربها و راهپلههای زیرزمین. | نیاز به مونتاژ دقیق کارگاهی: نصب صحیح نیازمند نصاب ماهر و استفاده از خمیر دیگ نسوز استاندارد جهت آببندی بین پرهها است. |
| استانداردهای معتبر بینالمللی: دارای استاندارد ملی ۴۴۷۲ و ۴۴۷۳، استاندارد اروپا و ایزو ۹۰۰۱ سال ۲۰۱۵ با گارانتی ۱۰ ساله کارخانه شوفاژکار. | رسوبزدایی ضروری: سختی بالای آب آبخوانها نیازمند استفاده از سختیگیر رزینی در خط پرکن موتورخانه است. |
🔧 توصیههای اجرایی برای نصب و نگهداری اصولی در موتورخانه
برای دستیابی به حداکثر بازدهی حرارتی و بهرهمندی کامل از گارانتی ۱۰ ساله این دیگ، تکنسینها و مجریان تاسیسات باید استانداردهای زیر را رعایت کنند:
- تراز بودن فونداسیون: دیگ باید روی یک سکوی بتنی مسلح با ارتفاع ۱۰ تا ۱۵ سانتیمتر بالاتر از کف موتورخانه قرار گیرد. سطح سکو باید کاملاً تراز باشد تا وزن پرهها به طور یکنواخت توزیع شود و در نقطه اتصالات پیچهای مهار دیگ (میلمهارها) تنش برشی رخ ندهد.
- سختیگیری و مدار آب پرکن: استفاده از سختیگیر رزینی یا سیستمهای ضدرسوب مغناطیسی و الکترونیکی در آب ورودی به مدار دیگ حیاتی است. تشکیل لایه رسوب کلسیم و منیزیم روی جدار داخلی پرهها، به عنوان عایق عمل کرده و علاوه بر افت شدید راندمان، باعث داغشدگی موضعی چدن و ترک پرهها میگردد.
- دودکش استاندارد با قطر مناسب: تمامی مدلها دارای خروجی ۲۰۸ میلیمتری هستند. دودکش باید از جنس مقاوم، با عایقکاری مناسب، بدون زانوهای متعدد و با شیب استاندارد به طرف پشتبام هدایت شود تا کشش منفی دودکش همواره برقرار باشد و احتراق ناقص رخ ندهد.
- شیر اطمینان و منبع انبساط: به هیچ عنوان نباید بین دیگ و منبع انبساط یا شیر اطمینان، شیر قطعکننده نصب شود. کالیبره کردن شیر اطمینان روی فشاری کمتر از ۴ بار (مثلاً ۳.۵ بار) ضامن ایمنی کامل سیستم خواهد بود.
🚨 نکته حیاتی ایمنی هیدرولیک: به هیچ عنوان نباید بین دیگ و منبع انبساط یا شیر اطمینان، شیر قطعکننده نصب شود. کالیبره کردن شیر اطمینان روی فشاری کمتر از ۴ بار (مثلاً ۳.۵ بار) ضامن ایمنی کامل سیستم خواهد بود.
🤝 جمعبندی و خرید مطمئن از شمعک کالا
دیگ موتورخانه سوپر ۵۰۰ شوفاژکار (از ۵ تا ۹ پره)، ترکیبی متوازن از بازدهی حرارتی بالا، ماندگاری متالورژیکی و سهولت بهرهبرداری است. این محصول با پوشش بازه گرمایشی گسترده از ۱۴۴ تا ۳۰۰ کیلووات، پاسخگوی سختگیرانهترین نیازمندیهای پروژههای مسکونی، درمانی، اقامتی و صنعتی است.
مجموعه تخصصی شمعک کالا با بیش از ۲۰ سال تجربه در تامین تجهیزات تاسیساتی و ساختمانی، آماده ارائه مشاوره فنی برای انتخاب دقیق تعداد پرهها، ظرفیتسنجی مهندسی و ارسال سریع دیگ سوپر ۵۰۰ شوفاژکار همراه با برگه اصالت و گارانتی رسمی ۱۰ ساله کارخانه است. برای کسب اطلاعات بیشتر، دریافت استعلام قیمت همکاری، یا مشاوره در زمینه سایزینگ مشعل و دیگ، هماکنون با کارشناسان فنی شمعک کالا در تماس باشید تا سیستم گرمایشی پروژه شما بر پایهای مطمئن و مهندسی بنا شود.
