نقد و بررسی تخصصی رادیاتور آلومینیومی بوتان مدل النا
در مهندسی نوین تاسیسات مکانیکی ساختمان، انتخاب پایانه حرارتی دیگر صرفاً بر پایه تامین گرما استوار نیست؛ بلکه عواملی همچون ضریب انتقال حرارت متریال، تلفات فشار هیدرولیکی در مدار، سرعت پاسخدهی به تغییرات ترموستاتیک، مقاومت شیمیایی در برابر خوردگی گالوانیک و در نهایت بهینهسازی بار حرارتی کل بنا، نقشی بنیادین در تضمین کارایی و صرفه اقتصادی پروژهها دارند. رادیاتور آلومینیومی بوتان مدل النا از پیشرفتهترین دستاوردهای صنعت گرمایش کشور به شمار میرود که با اتکا به طراحی اصیل ایتالیایی و بهکارگیری خطوط تولید تمامرباتیک، استانداردهای جدیدی را در صنعت تاسیسات پایه گذاری کرده است.
ما در گروه مهندسی و بازرگانی شمعک کالا، با تکیه بر سالها تجربه در نظارت و تامین تجهیزات پروژههای عمرانی بزرگ، بیمارستانی، اداری و مسکونی، در این نوشتار جامع به واکاوی عمیق و موشکافانه رادیاتور النا میپردازیم تا مهندسان ناظر، پیمانکاران تاسیسات و خریداران عمده با تمامی زوایای متالورژیکی، ترمودینامیکی و اجرایی این تجهیز پیشرفته آشنا شوند.
🔍 تحلیل بصری و ارزیابی کیفیت ساخت بر اساس تصویر محصول
با نگاه دقیق به هندسه و ساختار ظاهری، میتوان زبان طراحی اروپایی و دقت ریختهگری صنعتی را به وضوح دریافت. همانطور که در تصویر محصول مشاهده میشود، رادیاتور النا دارای نمایی مسطح، یکدست و پیوسته در بخش پیشانی است. این شیوه طراحی بر خلاف مدلهای قدیمی پرهای، علاوه بر بخشیدن جلوهای مینیمال و متناسب با دکوراسیون مدرن معماری داخلی، وظیفهای کلیدی در ترمودینامیک جریان ایفا میکند:
- طراحی هدایتکننده هوای گرم در بالای پرهها: شکافهای بالایی پرهها با زوایایی دقیق به سمت بیرون انحنا یافتهاند. این طراحی موجب میشود هوای گرم شده از طریق جابجایی طبیعی بدون برخورد با دیواره بالایی یا زیر طاقچه، به سرعت و به نرمی به سمت مرکز فضای زندگی به گردش درآید.
- ترازبندی و درزهای میلیمتری: فاصله بین پرهها در سرتاسر امتداد عمودی، تقارن و خطوط موازی صددرصدی دارند. در تصویر محصول آشکار است که به دلیل فناوری بلوکبندی تمامرباتیک، هیچگونه ناپیوستگی یا اعوجاجی میان پرههای متصلشده وجود ندارد؛ پدیدهای که در محصولات دایکاست متفرقه معمولاً با ایجاد ناهمواری و خطوط زاویهدارِ نامنظم جلوه میکند.
- ساختار پرههای انتقال حرارت پسین: پشت نمای صاف پیشانی، شبکهای از فینهای نازک و آیرودینامیک آلومینیومی تعبیه شده است. این تیغههای پسین، سطح تماس رادیاتور با جریان هوای محیط را تا چندین برابر افزایش میدهند و سبب میشوند رادیاتور النا حداکثر بازدهی کانوکشن یا همرفتی را در کنار انتقال حرارت تابشی فراهم کند.
- کیفیت استثنایی پوشش رنگ پودری الکترواستاتیک: سطح سفید و براق رادیاتور، از ضخامت یکنواخت رنگ صنعتی اپوکسی پلیاستر کوره بهره میبرد. این پوشش به گونهای اعمال شده است که حتی در زاویههای بسته اتصال پرهها و دهانه ورودی بوشنها هیچگونه نشانی از ناپیوستگی رنگ، حباب یا سوختگی مشاهده نمیشود و ماندگاری رنگ در برابر تابش اشعه خورشید و دمای کارکرد بالا را کاملاً تضمین میکند.
⚙️ بررسی متالورژی و مهندسی مواد؛ مقابله پیشرفته با خوردگی گالوانیک
یکی از چالشهای بنیادین در سامانههای گرمایشی مداربسته مجهز به پکیجهای گرمایشی نوین دیواری، پدیده تولید گاز ناشی از واکنش متالورژیکی میان مبدل مسی پکیج و رادیاتور آلومینیومی است. هنگامی که آب داغ حامل یونها میان آلیاژهای ناهمگون گردش میکند، اختلاف پتانسیل الکتروشیمیایی سبب تشکیل پیل گالوانیک، آزادسازی حبابهای گاز هیدروژن و نیاز مداوم به هواگیری دستی شبکه رادیاتور میشود؛ فرآیندی که در صورت عدم مهار، زنگزدگی و پوسیدگی از درون را تسریع میکند.

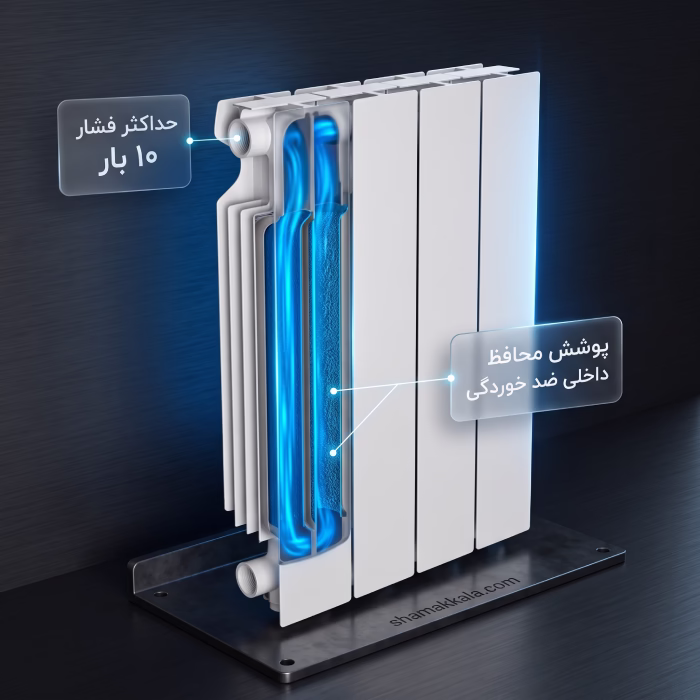

گروه صنعتی بوتان در مدل النا، این بحران شیمیایی را از طریق بهکارگیری پوشش محافظ فسفاتهسیلیکاتی داخلی به صورت ریشهای برطرف کرده است. این لایه پوششی پایدار، مانند یک عایق دیالکتریک شیمیایی بر تمامی مسیرهای عبور سیال و کانالهای آب پرهها رسوب داده شده است. نتیجه مهندسی این فرآیند:
- عدم تماس مستقیم یونهای آب با بدنه آلومینیوم دایکاست و مهار قطعی تولید گاز هیدروژن.
- پایداری در برابر آبهای سخت، املاح معدنی و رسوبات کلسیمی که مانع از افت دبی حجمی در طول فصول متوالی میگردد.
- طول عمر مفید فراتر از ۱۵ سال بدون نیاز به سرویسهای دورهای مکرر.
آلیاژ به کار رفته در بدنه تمام دایکاست النا دارای ضریب هدایت حرارتی بسیار بالا و ساختاری بدون حفرههای میکروسکوپی است؛ این ویژگی باعث میشود حرارت آب در کوتاهترین زمان ممکن از سیال ناقل حرارت به دیواره بیرونی رادیاتور منتقل شده و راندمان فصلی سامانه به بالاترین نقطه ممکن برسد.
💡 راهنمای مهندسی: مهار واکنش پیل گالوانیک
در سامانههای گرمایشی، گردش آب میان مبدلهای مسی و پرههای آلومینیومی مستعد رسوبگیری و تشکیل حبابهای هیدروژنی است. لایه محافظ داخلی فسفاتهسیلیکاتی رادیاتور النا، با خنثیسازی تماس الکتروشیمیایی مستقیم آب با آلومینیوم، راندمان حرارتی مدار را پایدار نگه داشته و نیاز به هواگیری مداوم را منتفی میسازد.
💧 عملکرد هیدرولیکی، راندمان ترمودینامیکی و سازگاری با سیستمهای گوناگون
رادیاتور آلومینیومی النا بر پایه آزمونهای استاندارد کیفیت اروپایی ارزیابی شده و توان حرارتی خروجی فوقالعادهای در مقایسه با سایر رادیاتورهای پرهای بازار ارائه میدهد. به دلیل بهینهسازی فرم هندسی مجاری داخلی و کاهش اصطکاک سیال، این محصول هم در سامانههای گرمایشی سنتی و هم در تاسیسات مدرن راندمان بینظیری دارد:
🔥 پکیج شوفاژ دیواری و بویلر چگالشی
در سامانههای نوین چگالشی، دمای آب رفت به منظور دستیابی به نقطه شبنم و بازیابی گرمای نهان دود، معمولاً پایینتر از سیستمهای قدیمی تنظیم میشود (۵۰ الی ۵۵ درجه سانتیگراد). رادیاتور النا به لطف توان رسانایی سریع پرههای آلومینیومی، حتی در دماهای کارکرد پایین نیز راندمان تبادل گرمای بالایی ایجاد میکند و امکان کارکرد پکیج چگالشی در بالاترین ناحیه بهرهوری انرژی را میسر میسازد.
🏢 موتورخانه مرکزی و فشار کارکرد بالا
در برجها و سازههای بلندمرتبه که هد هیدرولیکی پمپهای سیرکولاسیون و فشار استاتیکی سیستم بالا است، رادیاتور النا توانایی تابآوری در برابر فشارهای عملیاتی تا ده بار و فشار تست هیدرواستاتیک کارخانهای بسیار فراتر از آن را دارد. مقاومت بالای آببندی با مغزیهای فولادی تقویتشده و واشرهای نسوز کلینگریت، مانع از بروز هرگونه نشتی ناشی از ضربه قوچ در زمان روشن و خاموش شدن پمپها میشود.
☀️ اتصال به سامانههای انرژی خورشیدی
با توجه به امکان ادغام پکلتهای خورشیدی گرمایشی با مدار گرمایش کمکی، توان حرارتی رادیاتور النا به دلیل حجم آبگیری اندک پرهها موجب گرمایش سریع مدار با کمترین میزان مصرف سوخت فسیلی کمکی خواهد شد.
📐 راهنمای جامع مهندسی انتخاب سایز، آکس و بلوکبندی (رادیاتور متغیر)

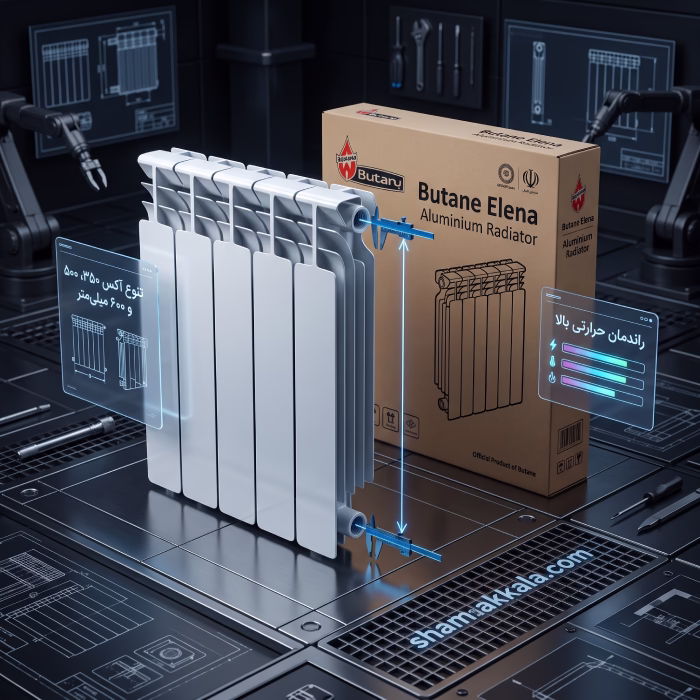

با توجه به متغیر بودن ماهیت محصول و عرضه آن در فواصل لوله یا به اصطلاح آکسهای ۳۵۰ میلیمتر، ۵۰۰ میلیمتر و ۶۰۰ میلیمتر، انتخاب صحیح نوع آکس و تعیین تعداد دقیق پرهها نیازمند محاسبات مهندسی تاسیسات است. کارشناسان ما در شمعک کالا این راهنما را بر مبنای پارامترهای واقعی پروژهها تدوین کردهاند:
| آکس (فاصله لولهها) | موقعیت بهینه معماری/تاسیسات | ویژگی بارز مهندسی |
|---|---|---|
| ۳۵۰ میلیمتر | زیر پنجرههای قدی و ارتفاع کم | ارتفاع کل کوتاه، پخش متوازن |
| ۵۰۰ میلیمتر | کاربریهای عمومی و استاندارد | متداولترین سایز، تعادل عالی |
| ۶۰۰ میلیمتر | مناطق سردسیر و جایگزینی خاص | ماکزیمم توان خروجی بر پره |
۱. تحلیل کاربردی بر اساس فاصله محور لولهها
- آکس ۳۵۰ میلیمتر: مناسبترین گزینه برای فضاهایی که معماری مدرن با پنجرههای بلند، سقفهای کاذب یا کتیبههای کوتاه زیرپنجرهای اجرا شده است. در این حالت، طراح تاسیسات بدون نیاز به تخریب یا تغییر ارتفاع لولهکشی و با انتخاب تعداد پرههای بیشتر، افت ارتفاع را جبران کرده و تبادل حرارتی مورد نیاز را تامین میکند.
- آکس ۵۰۰ میلیمتر: سایز استاندارد کشوری در تاسیسات مسکونی و تجاری. بیش از نود درصد نقشههای اجرایی تاسیسات مکانیکی با آکس ۵۰۰ میلیمتر طراحی میشوند. این مدل بالاترین توازن را میان ابعاد فیزیکی، توان حرارتی و اشغال فضای دیواری خلق میکند.
- آکس ۶۰۰ میلیمتر: برای موقعیتهایی با پرت حرارتی بسیار شدید (مانند طبقات اول بالای پارکینگ باز، سقف آخر با بام بدون عایق، یا مناطق کوهستانی و سردسیر) انتخابی ایدهآل است. این آکس بیشترین سطح تماس عمودی را ایجاد کرده و برای جایگزینی رادیاتورهای چدنی یا فولادی کهنه با لولهکشی آکس بلند بدون دستکاری خطوط لوله توکار، گزینهای بیرقیب است.
۲. فرمول مهندسی تعیین تعداد پرهها در پروژه
برای تخمین سرانگشتی و مطمئن تعداد پرههای رادیاتور بوتان مدل النا در اقلیم معتدل و ساختمانهای نوساز استاندارد، میتوان محاسبات زیر را به کار بست:
- محاسبه بار حرارتی کل فضا: به ازای هر مترمربع از زیربنای مفید مسکونی با سقف استاندارد (حدود ۲.۸ متر)، بار حرارتی میان ۹۰ تا ۱۲۰ کیلوکالری بر ساعت در نظر گرفته میشود (در واحدهای انتهایی یا دارای جدارههای شیشهای بزرگ، این عدد تا ۱۳۰ الی ۱۵۰ کیلوکالری افزایش مییابد).
- محاسبه تعداد پره: بار حرارتی کل اتاق یا سالن را بر توان حرارتی اسمی هر پره رادیاتور النا در اختلاف دمای مدار تقسیم کنید. به دلیل توان حرارتی فوقالعاده النا (حدود ۱۵۵ تا ۱۶۰ کیلوکالری در هر پره برای آکس استاندارد ۵۰۰)، شما در هر اتاق به تعداد پره کمتری نسبت به سایر مدلهای بازار نیاز خواهید داشت.
📐 مثال محاسباتی پروژه
برای یک فضای نشیمن ۳۰ مترمربعی در ساختمانی با عایقبندی مناسب، بار برودتی مورد نیاز تقریباً ۳۰۰۰ کیلوکالری بر ساعت است. با در نظر گرفتن توان حرارتی رادیاتور النا، استفاده از یک بلوک رادیاتور ۲۰ پره (یا ترجیحاً دو بلوک ۱۰ پره در دو وجه سالن برای گردش یکنواخت هوا) گرمایش کامل، مطبوع و یکنواخت فضا را فراهم میسازد.
⚖️ بررسی بیطرفانه؛ مزایا و محدودیتهای عملیاتی رادیاتور النا
یک تصمیمگیری فنی موفق همواره نیازمند ارزیابی دوسویه توانمندیها و الزامات اجرایی است. ما در شمعک کالا برای آگاهی کامل خریداران محترم، ویژگیهای مثبت و ملاحظات فنی این محصول را شفافسازی میکنیم:
✅ مزایا و نقاط قوت برجسته
- صرفهجویی چشمگیر در فضای اشغالی دیواری: توان حرارتی بالای هر پره سبب میشود متراژ کمتری از دیوار واحد مسکونی توسط رادیاتور اشغال شود که مزیتی عالی برای چیدمان دکوراسیون در واحدهای آپارتمانی است.
- انعطافپذیری در بلوکبندی: امکان افزودن یا کاهش پرهها بر اساس نیاز نهایی هر فضا به وسیله مغزیهای کوپلینگ ضدزنگ.

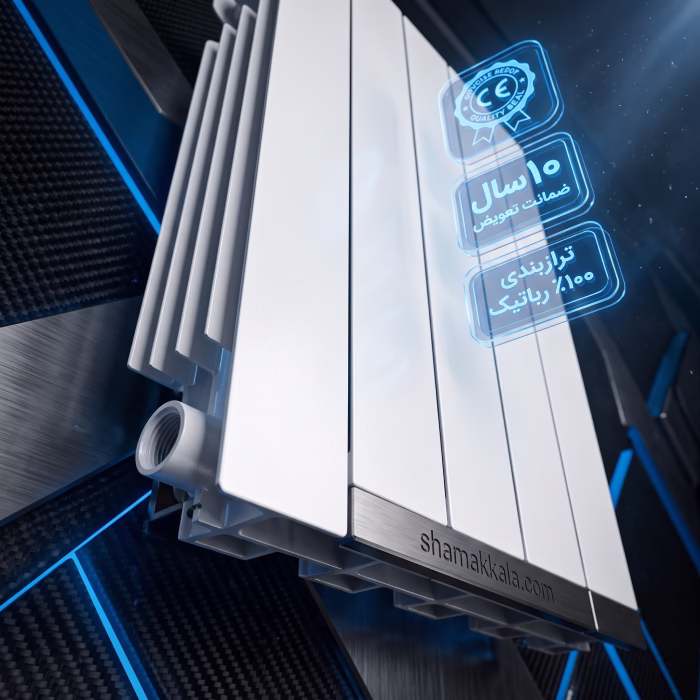

- ایمنی و کاهش چشمگیر نشتی: بهرهگیری از خطوط مونتاژ رباتیک تمامخودکار، خطای انسانی در گشتاور بستن مغزیها را حذف کرده و آببندی پایدار بینپرهای را رقم زده است.
- پشتیبانی و اعتبار شرکتی: پشتوانه ضمانت ۱۰ ساله تعویض از طرف گروه صنعتی بوتان و استاندارد کیفیت اروپا که اطمینان خاطر بالایی به مجریان عمرانی و مهندسان ناظر میبخشد.
- سازگاری کامل با شیرهای ترموستاتیک: افت فشار ناچیز در ورودی و خروجی بوشن رادیاتور، امکان تنظیم بسیار دقیق دبی سیال توسط شیرهای رادیاتوری حساس به دمای محیط را فراهم میسازد.
⚠️ محدودیتهای فنی و پیشنیازهای اجرایی
- ضرورت دقت در آببندی در صورت تفکیک پرهها: اگر نیاز به باز کردن یا اضافه کردن پره در کارگاه ساختمانی باشد، حتماً باید از آچارهای مخصوص استاندارد رادیاتور با گشتاور متقارن و واشرهای سیلیکونی نسوز استفاده شود؛ عدم مهارت نصاب متفرقه میتواند به رزوه آلومینیومی صدمه بزند.
- حساسیت به اسیدهای شستشوی تهاجمی: هنگام رسوبزدایی فصلی مدار شوفاژ، نباید از اسیدهای قوی و خورنده فاقد بازدارندههای پلیمری استاندارد در سیستم استفاده شود؛ چرا که پوشش داخلی رادیاتور نیازمند مواد شستشوی مخصوص و خنثی است.
- لزوم استفاده از فیلتر مغناطیسی مدار برگشت: هرچند رادیاتور آلومینیومی النا خود دچار اکسیداسیون نمیشود، اما توصیه اکید کارشناسان شمعک کالا استفاده از فیلتر مدار برگشت پکیج به منظور مهار برادههای ناشی از اتصالات فولادی و لولههای سیاهرنگ کل سامانه است.
🔧 هشدار نصب و بهرهبرداری تاسیساتی
برای حفظ پوشش حفاظتی و عدم ابطال ضمانت ۱۰ ساله تعویض کارخانه، شستشوی مدار گرمایش نباید با شویندههای اسیدی غیرمجاز انجام پذیرد. نصابان محترم پروژه باید در اتصال شیر و زانو و آببندی مغزیها منحصراً از واشرهای استاندارد نسوز و ابزارهای کالیبره استفاده فرمایند.
📊 مقایسه ارزش افزوده مهندسی و مالی برای مجریان و انبوهسازان
در مقیاس انبوهسازی و پروژههای چندین واحدی، انتخاب رادیاتور النا تفاوت اقتصادی محسوسی در صورتوضعیت نهایی پروژه به وجود میآورد:
- کاهش هزینههای اتصالات و شیرآلات: نیاز به تعداد پره کمتر برای دستیابی به بار حرارتی مشخص، تعداد بلوکهای مورد نیاز در یک پروژه را بهینهسازی کرده و موجب کاهش هزینههای خرید شیر و زانو، درپوش، ماسوره و بست رادیاتور میگردد.
- افت هزینه و زمان نصب: سبکی وزن آلیاژ آلومینیوم دایکاست حملونقل طبقاتی و روند اتصال به بست پرچمی دیواری را سرعت بخشیده و فشار وارد بر دیوارهای سبک کناف و تیغههای سفالی را به حداقل ممکن میرساند.
- کاهش مراجعات گارانتی در دوران بهرهبرداری: به دلیل عدم هواگیری مستمر و مقاومت رنگ کوره در برابر لکهها و خطوخشهای معمول کارگاهی، هزینههای نگهداری و خدمات پس از فروش پروژه برای سازندگان به صفر میل میکند.
🎯 جمعبندی کارشناسی و توصیه مهندسی شمعک کالا
رادیاتور آلومینیومی بوتان مدل النا صرفاً یک رادیاتور خانگی معمولی نیست؛ این محصول نمونهای مثالزدنی از همگرایی دانش ترمودینامیک، متالورژی دقیق آلیاژ و زیباییشناسی صنعتی است. راندمان حرارتی ممتاز، ایمنی هیدرولیکی بالا در فشارهای کاری سامانههای چندطبقه، مقاومت بینظیر پوشش محافظ داخلی در برابر گاز و خوردگی، و تنوع گسترده در آکسهای لولهکشی (۳۵۰، ۵۰۰ و ۶۰۰ میلیمتر)، النا را به یکی از برترین گزینهها برای جایگزینی در پروژههای بازسازی و ساختوسازهای مدرن تبدیل کرده است.
تیم مهندسی و فروش شمعک کالا به عنوان مرجع تخصصی تامین تاسیسات مکانیکی و حرارتی کشور، رادیاتور آلومینیومی بوتان مدل النا را با گارانتی اصالت کالا، ضمانت ده ساله رسمی کارخانه، بستهبندی پلمپ شده کارخانهای و امکان ارسال سریع پروژهای به همراه کلیه لوازم جانبی استاندارد نصب، در اختیار انبوهسازان، مهندسان مشاور و استادکاران محترم قرار میدهد. جهت دریافت جدول مشخصات فنی محاسباتی، برآورد تعداد پره متناسب با نقشه تاسیسات و استعلام قیمت تیراژ برای پروژههای عمرانی، کارشناسان فنی شمعک کالا آماده ارائه مشاورههای تخصصی مهندسی هستند.
