راهنمای انتخاب پمپ استخری و فیلتر شنی بر اساس حجم کاسه استخر
اگر پس از صرف هزینههای سنگین برای گودبرداری، عایقکاری و کاشیکاری استخر، با آبی کدر و کدرمانده، بوی نامطبوع، لکههای سمج جلبک یا پمپی که بعد از نیم ساعت کار داغ کرده و فیوز میپراند روبهرو شدهاید، بدانید تنها نیستید. در بیش از ۹۰ درصد موارد، ریشه این دردسرهای پرهزینه نه به کیفیت آب مربوط است و نه به نوع مواد ضدعفونیکننده؛ بلکه مقصر اصلی یک اشتباه در نقطه شروع است: خرید پمپ و فیلتر تصفیه بر پایه حدس و گمان یا مشاورههای سنتی و تجربی بدون پشتوانه مهندسی.
موتورخانه تصفیه استخر درست حکم قلب و ریه را برای یک موجود زنده دارد؛ پمپ آب را مثل خون در رگها جاری میکند و فیلتر شنی ذرات معلق، روغن بدن و ریزگردها را به دام میاندازد. اگر تناسب هیدرولیکی میان این دو برقرار نباشد، عملکرد کل تصفیهخانه مختل خواهد شد. در این راهنمای تخصصی از تیم فنی شمعک کالا، فرمولهای دانشگاهی را کنار گذاشتهایم تا به زبانی ساده و عملی، گامبهگام نحوه تطبیق مشخصات پمپ استخری و قطر مخزن فیلتر شنی را بر مبنای حجم واقعی کاسه استخر فرا بگیرید.
💡 اصل تعادل هیدرولیکی در یک نگاه:
در تاسیسات استخر، دستگاه بزرگتر لزوماً کارایی بهتری ایجاد نمیکند. بهترین بازدهی برودتی و تصفیه زمانی محقق میشود که نرخ جریان تحویلی پمپ دقیقاً در محدوده سرعت فیلتراسیون مجاز فیلتر شنی قرار گیرد؛ نه یک قطره کمتر و نه فراتر از حد مجاز.
چرا انتخاب تصادفی پمپ و فیلتر شنی به نابودی کیفیت آب ختم میشود؟
یک باور غلط و بسیار شایع میان کارفرمایان این است: «هرچه اسب بخار پمپ بالاتر باشد، قدرت مکش بیشتر میشود و در نتیجه آب زلالتری تحویل میگیریم!». این فرضیه غلط، سرآغاز آسیب دیدن بسترهای شنی و خرد شدن تجهیزات است. چرخه تصفیه بر پایه زمان تماس آب با دانههای سیلیس طراحی شده است؛ بر هم زدن این تعادل از دو جهت سلامت تصفیهخانه را تهدید میکند:
⚠️ خطرات انتخاب پمپ قویتر از ظرفیت فیلتر شنی
- پدیده شیارزایی و کانالیزهشدن بستر سیلیس (Channeling): وقتی دبی آب پمپ از ظرفیت تحمل فیلتر بالاتر برود، آب پرفشار به جای عبور آرام از کل مساحت دانهها، بستر شنی را میشکافد و مسیرهای میانبر عمودی حفر میکند. در نتیجه، آب کدر بدون پالایش و دقیقاً همراه با ذرات معلق از این شیارها رد شده و دوباره وارد استخر میشود.
- پرتاب دانههای سیلیس به داخل استخر: فشار نامتعارف میتواند نازلهای شکننده پلاستیکی (کالکتورهای کف مخزن فیلتر) را شکسته و پودر شیشه یا سیلیس را به کف کاسه استخر تزریق کند.
- فشار معکوس (Head Loss شدید) و سوختن الکتروموتور: تنگی گلوگاه ورودی فیلتر نسبت به حجم خروجی پمپ، موتور را تحت بار آمپر مازاد قرار داده و علاوه بر بالا بردن هزینه مصرف برق، عمر سیل مکانیکی و سیمپیچ پمپ را کاهش میدهد.
📉 معایب استفاده از پمپ ضعیف و کمظرفیت
- ایجاد نقاط مرده و رشد کلونیهای جلبک: پمپ توان به گردش درآوردن حجم کل آب در بازه استاندارد را ندارد؛ بنابراین آب در گوشهها و نقاط عمیق استخر راکد مانده و به کانون تکثیر باکتری تبدیل میشود.
- شکست در عملیات شستوشوی معکوس (Backwash): شستن بستر سیلیس نیازمند دبی آبی قویتر از حالت تصفیه است تا دانهها شناور شوند و لجنها جدا گردند. پمپ ضعیف توان بلند کردن این بستر متراکم را ندارد؛ بنابراین آلودگیها درون فیلتر باقی مانده و به مرور زمان سیلیسها به هم جوش خورده و کلوخه میشوند.
برای جلوگیری از تمام این هزینهها، زنجیره محاسبات باید از یک نقطه بنیادین آغاز شود: دانستن حجم دقیق آبگیری کاسه استخر بر حسب متر مکعب. در گام بعد، نحوه اندازهگیری انواع استخرهای مستطیلی، دایرهای و شیبدار را با فرمولهایی روان بررسی میکنیم.

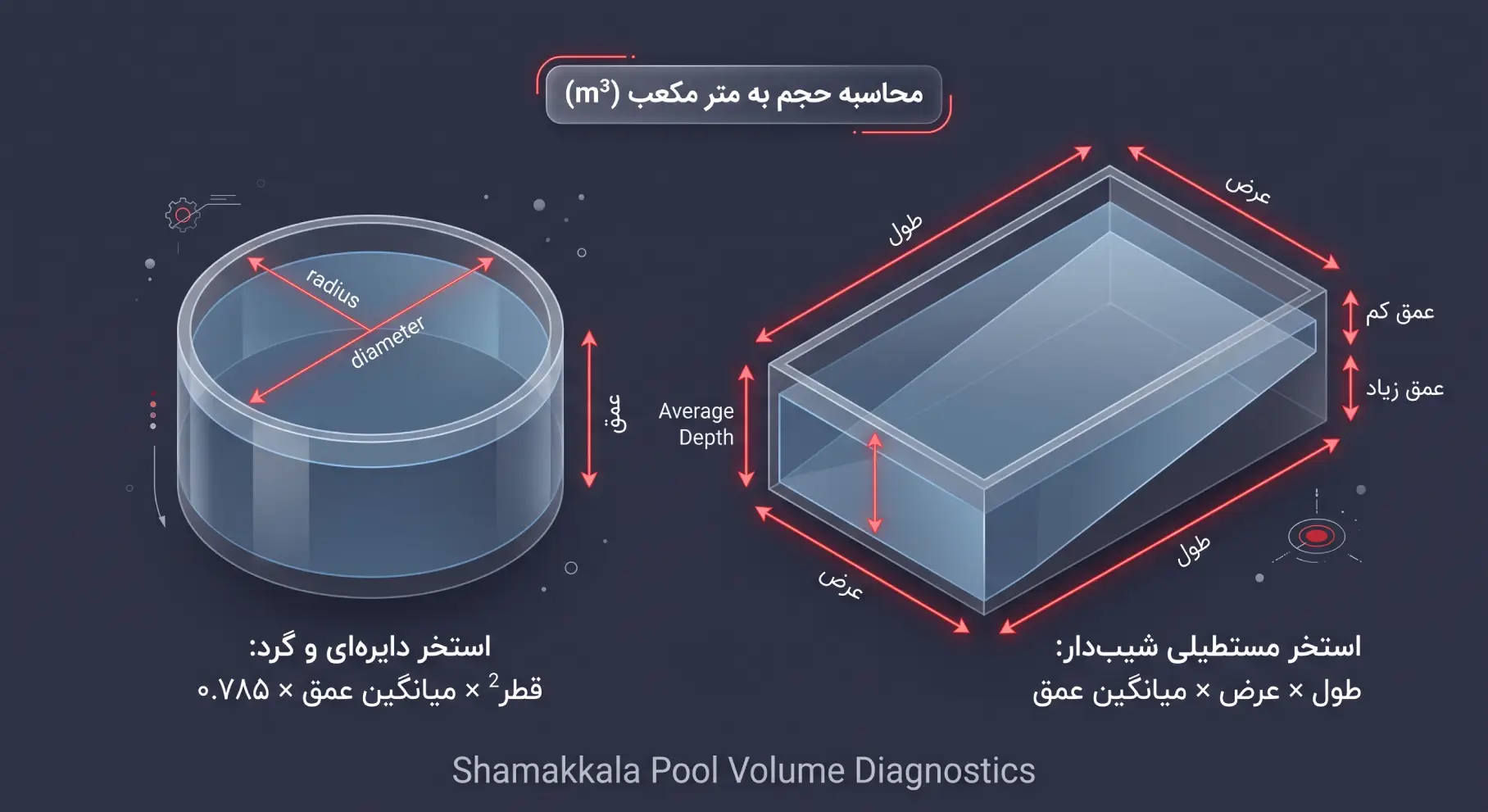

گام اول: محاسبه دقیق حجم کاسه استخر (متر مکعب)
سنگ بنای تمام محاسبات تصفیهخانه، یک عدد کلیدی است: حجم واقعی آب داخل کاسه استخر بر حسب متر مکعب (m³). هرگونه اشتباه در تخمین این عدد، محاسبات دبی پمپ و فیلتر را مانند مهرههای دومینو به خطا میاندازد و نتیجه آن یا خرید تجهیزات ضعیف و بیاستفاده است یا تحمیل هزینههای گزاف برای خرید دستگاههای بیش از حد بزرگ.
یک نکته حیاتی که اغلب کارفرمایان از آن غافل میشوند، تفاوت میان «ارتفاع سازه بتنی» و «عمق مفید آبگیری» است. لبههای خشک بالای سطح آب (معمولاً ۱۰ تا ۱۵ سانتیمتر زیر لبه سرریز یا لبه اسکیمر) جزو حجم آب محاسبه نمیشوند. ابعاد مفید را بر حسب متر اندازه بگیرید و بسته به شکل هندسی سازه، در فرمولهای ساده زیر قرار دهید:
📐 استخرهای مستطیلی و مربعی (با عمق یکنواخت یا شیبدار)
بیشتر استخرهای ویلایی و خانگی به شکل مکعبمستطیل ساخته میشوند. اگر کف استخر دارای شیب پیوسته از بخش کمعمق به بخش عمیق است، ابتدا باید عمق متوسط را به دست آورید:
استخری به طول ۸ متر، عرض ۴ متر با عمق شروع ۱.۲ متر و عمق انتهای ۲ متر:
میانگین عمق برابر با ۱.۶ متر است (۱.۲ + ۲ تقسیم بر ۲). حجم کل آب این استخر برابر با ۵۱.۲ متر مکعب (معادل ۵۱,۲۰۰ لیتر) خواهد بود.
⭕ استخرهای دایرهای، بیضی و جکوزیها
در کاسههای مدور و بیضیشکل، ضریب ثابت هندسی ۰.۷۸۵ (حاصل تقسیم عدد پی بر ۴) برای تبدیل قطرها به مساحت قاعده استفاده میشود:
اگر استخر شما هلالی، لوبیایی یا نامنظم است، آن را به دو یا سه بخش مستطیل و نیمدایره فرضی تقسیم کنید، حجم هر بخش را جداگانه به دست آورده و با یکدیگر جمع بزنید تا خطای محاسباتی به زیر ۵ درصد برسد.
🎯 نتیجه این گام:
اکنون که حجم دقیق آب بر حسب متر مکعب استخراج شد، نوبت به تعیین نرخ گردش آب (Turnover Rate) میرسد؛ اینکه این حجم آب در چه مدتزمانی باید یک دور کامل تصفیه شود تا زلالی آب تضمین گردد.
گام دوم: تعیین نرخ گردش آب (Turnover Rate) متناسب با نوع استخر
نرخ گردش آب یا همان زمان تعویض کامل (Turnover Rate)، نشاندهنده مدتزمانی بر حسب ساعت است که کل حجم آب موجود در کاسه استخر باید دستکم یک بار از لایههای سیلیس فیلتر شنی و تجهیزات ضدعفونی عبور کند. این شاخص یک فرمول ثابت برای همه استخرها ندارد؛ زیرا بار بیولوژیکی، سرعت تشکیل جلبک و میزان ورود آلودگیهای محیطی در کاربریهای گوناگون کاملاً متفاوت است.
اگر زمان گردش آب را طولانیتر از حد استاندارد در نظر بگیرید، گندزدایی با شکست مواجه شده و آب پیش از رسیدن به فیلتر کدر میشود. در نقطه مقابل، در نظر گرفتن زمان گردش بیش از حد کوتاه، شما را ناچار به خرید پمپ و فیلترهای صنعتی با هزینههای برق و استهلاک سرسامآور میکند. برای دستیابی به بالانس ایدهآل، استانداردهای زیر را مبنای محاسبات قرار دهید:
☀️ ۱. استخرهای روباز ویلایی و باغی (بازه گردش: ۴ الی ۶ ساعت)
استخرهای مستقر در فضای باز به صورت پیوسته زیر تابش اشعه فرابنفش (UV) خورشید قرار دارند که کلر آزاد را به سرعت تجزیه میکند. ریزش برگ درختان، حشرات، گردوغبار معلق در هوا و بارانهای فصلی، بار آلودگی این کاسهها را چند برابر میکنند.
برای جلوگیری از سبز شدن دیوارهها و مهار رشد کلونیهای جلبک، حجم کل آب این استخرها باید هر ۵ ساعت یکبار (در مناطق پرگردوغبار هر ۴ ساعت) به طور کامل از مدار تصفیه عبور داده شود.
🏡 ۲. استخرهای سرپوشیده خانگی (بازه گردش: ۶ الی ۸ ساعت)
در فضاهای بسته مسکونی، آب از باد، خاک و تابش مستقیم خورشید در امان است و کلر پایداری به مراتب بیشتری دارد. بنابراین نیازی به گردش شتابزده آب نیست.
چرخه گردش ۶ تا ۸ ساعت شفافیت ایدهآل را مهیا میسازد؛ این بازه به پمپ اجازه میدهد با دور آرامتر کار کند و در مصرف برق موتورخانه صرفهجویی چشمگیری رقم بزند.
🏊♂️ ۳. استخرهای عمومی و پرتردد (حداکثر بازه گردش: ۴ ساعت)
در مجموعههای ورزشی و استخرهای عمومی به دلیل تردد بالای شناگران، حجم زیادی از چربیهای پوستی، کرمهای ضدآفتاب و مواد ارگانیک وارد آب میشود.
طبق استانداردهای بهداشتی، نرخ گردش در این کاربری نباید از ۴ ساعت فراتر رود تا از ایجاد کدورت و انتشار آلودگیهای قارچی به طور کامل جلوگیری شود.
♨️ ۴. جکوزیهای آب گرم خانگی و تجاری (بازه گردش: کمتر از ۳۰ دقیقه)
جکوزی به دلیل دمای بالای آب (حدود ۳۸ تا ۴۰ درجه سانتیگراد) و ترشح شدید چربی و تعریق منافذ پوستی، بالاترین بار آلودگی نسبت به حجم آب را دارد.
کل آب کاسه جکوزی باید در زمانی کمتر از ۳۰ دقیقه (۰.۵ ساعت) یک دور پالایش شود تا از افت شفافیت و رسوب چربی در مدار جلوگیری به عمل آید.
| نوع کاربری استخر | زمان گردش استاندارد (Turnover) | علت اصلی تعیین این بازه |
|---|---|---|
| روباز ویلایی / باغی | ۴ الی ۶ ساعت (میانگین ۵ ساعت) | تابش مستقیم آفتاب، گردوغبار و خطر رشد سریع جلبک |
| سرپوشیده خانگی | ۶ الی ۸ ساعت (میانگین ۶ ساعت) | محیط ایزوله، پایداری کلر و کاهش هزینههای استهلاک |
| عمومی و آموزشی | حداکثر ۴ ساعت | تراکم شناگران و لزوم شفافسازی بدون وقفه آب |
| جکوزی آب گرم | ۱۵ الی ۳۰ دقیقه (۰.۲۵ تا ۰.۵ ساعت) | دمای بالا، حجم کم آب و بار شدید چربی پوست |
💡 آمادهسازی برای محاسبه دبی:
با در دست داشتن دو متغیر اصلی یعنی حجم آب (m³) از گام اول و زمان گردش (ساعت) از این مرحله، کافی است آنها را بر هم تقسیم کنیم تا به دبی خروجی سیستم (Flow Rate) برسیم. در گام بعد، این فرمول را با مثالهای واقعی بررسی خواهیم کرد.
گام سوم: محاسبه دبی جریان مورد نیاز (Flow Rate)
اکنون که دو پارامتر اساسی یعنی حجم واقعی آب کاسه استخر (متر مکعب) و مدتزمان استاندارد گردش آب (ساعت) را در اختیار دارید، به مهمترین فاکتور هیدرولیکی سیستم میرسیم: دبی جریان یا نرخ شارش (Flow Rate). دبی نشان میدهد سیستم مدار تصفیه در هر ساعت باید چند متر مکعب آب (m³/h) یا در هر دقیقه چند گالن آب (GPM) را مکش، فیلتر و به داخل کاسه دهش کند.
🧮 فرمول ساده محاسبه دبی تصفیه
برای به دست آوردن حداقل دبی مورد نیاز پمپ و فیلتر، کافی است حجم کل آب را بر بازه گردش تقسیم کنید:
GPM = m³/h × 4.4
یک استخر روباز ویلایی با حجم ۶۰ متر مکعب را با زمان گردش استاندارد ۵ ساعت در نظر بگیرید:
۶۰ ÷ ۵ = ۱۲ متر مکعب بر ساعت (معادل حدود ۵۳ گالن در دقیقه).
این یعنی پمپ و فیلتر شنی شما باید بتوانند بدون افت جریان، در هر ساعت ۱۲ متر مکعب آب را پالایش کنند.
همین استخر با حجم ۶۰ متر مکعب اگر در محیط بسته با زمان گردش ۶ ساعت قرار گیرد:
۶۰ ÷ ۶ = ۱۰ متر مکعب بر ساعت (معادل حدود ۴۴ گالن در دقیقه).
در این حالت به دبی کمتری نیاز است که هزینههای خرید پمپ و مصرف برق را کاهش میدهد.
⚠️ اشتباه رایج؛ اشتباه گرفتن دبی نامی با دبی کاری!
عددی که روی جعبه یا پلاک پمپهای استخری درج شده (مثلاً Max Flow: 18 m³/h)، دبی پمپ در شرایط ایدهآل آزمایشگاهی و بدون اتصال به لوله، فیلتر یا شیب است.
به محض اینکه آب از لولهها، زانوها، بستر متراکم سیلیس فیلتر شنی و مبدل حرارتی عبور میکند، اصطکاک باعث افت شدید این جریان میشود. به همین علت، دبی به تنهایی برای انتخاب پمپ کافی نیست و باید حتماً همراه با هد دینامیکی کل (ارتفاع پمپاژ) بررسی شود.
🧭 مسیر بعدی در محاسبات:
حال که حداقل دبی مورد نیاز را به دست آوردید، باید ببینید پمپ شما در برابر مقاومت لولهها و کثیفی فیلتر، چه فشاری باید تامین کند تا این دبی افت نکند. در گام چهارم، سراغ محاسبه هد پمپ (Head) و نحوه خواندن نمودار پمپ میرویم.
گام چهارم: محاسبه افت فشار یا هد پمپ استخر (Total Dynamic Head)
یک تصور رایج و خطاساز این است که انتخاب پمپ صرفاً با داشتن عدد دبی (حجم آب در ساعت) به پایان میرسد. اما آب برای حرکت در مدار تصفیه، با مجموعهای از موانع مقاومتی روبهرو میشود. نیرویی که پمپ باید تولید کند تا بتواند بر اصطکاک جداره داخلی لولهها، زانوها، شیب مسیر، بستر متراکم سیلیس فیلتر شنی و صفحات مبدل حرارتی غلبه کند، هد دینامیکی کل (Total Dynamic Head یا به اختصار TDH) نامیده میشود و بر حسب متر (m) یا فوت (ft) سنجیده میشود.
اگر هد پمپ را کمتر از مقاومت واقعی مسیر در نظر بگیرید، آب پشت فیلتر متوقف میشود و دبی خروجی به شدت افت میکند. در مقابل، انتخاب هد بیش از حد بالا، پمپ را وارد نقطه ناپایداری هیدرولیکی کرده و موجب افزایش مصرف برق و استهلاک قطعات میگردد. برای تخمین مهندسی و سریع هد در استخرهای خانگی و ویلایی، از این دو سناریوی استاندارد استفاده میشود:
📍 حالت اول: تصفیهخانه استاندارد زیرزمینی (هد کاری: ۱۰ الی ۱۵ متر)
در صورتی که موتورخانه در مجاورت کاسه استخر (فاصله کمتر از ۱۰ تا ۱۵ متر) و در تراز منفی نسبت به سطح آب (کف موتورخانه پایینتر از کف استخر یا همتراز با آن) احداث شده باشد، سیستم در وضعیت «مکش مثبت (Flooded Suction)» قرار دارد.
در این حالت پمپ فشاری برای مکیدن آب از پایین به بالا صرف نمیکند و بخش عمده هد، صرف غلبه بر افت فشار بستر سیلیس فیلتر شنی کثیف (معمولاً حدود ۵ تا ۷ متر افت) و مبدل حرارتی میشود؛ بنابراین در نظر گرفتن هد معادل ۱۲ تا ۱۳ متر مبنایی دقیق برای انتخاب پمپ خواهد بود.
📈 حالت دوم: تصفیهخانه همسطح، دور یا مجهز به سیستم گرمایش بام (هد کاری: ۱۸ الی ۲۵ متر)
اگر موتورخانه بالاتر از سطح آب استخر نصب شده باشد (نیاز به خودمکنندگی پمپ)، فاصله طولی لولهکشی بیش از ۲۰ متر باشد، تعداد زانوها و اتصالات زیاد باشد یا آب برای گرمایش خورشیدی به پنلهای مستقر روی سقف و بام پمپاژ شود، افت فشار سیستم به شدت اوج میگیرد.
در این شرایط، انتخاب پمپهای معمولی جوابگوی مدار نخواهد بود و حتماً باید پمپی با هد مفید ۱۸ تا ۲۵ متر در نظر گرفته شود تا جریان آب دچار افت نگردد.

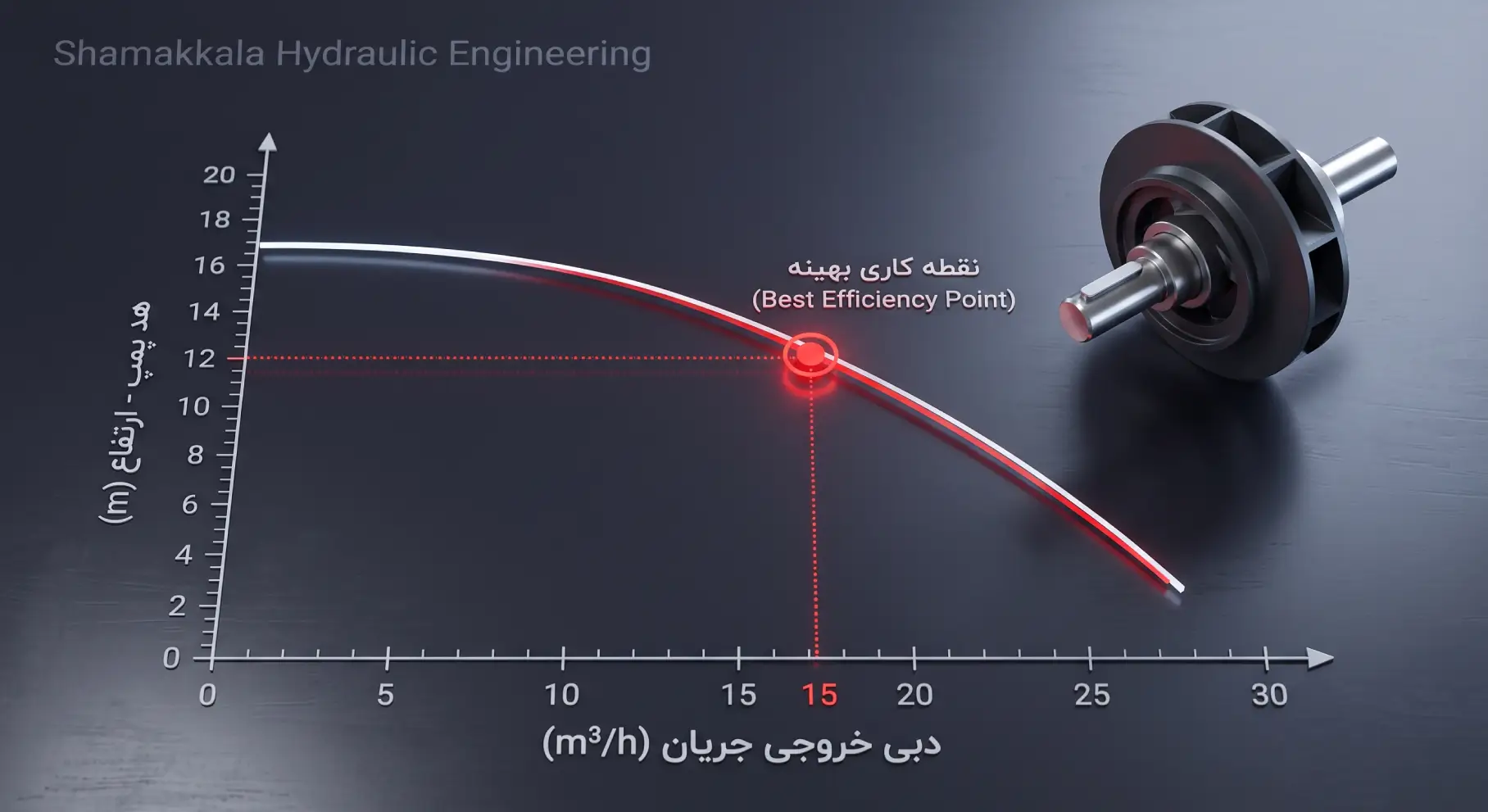

📊 چرا اسب بخار (HP) فریبنده است؟ الزام بررسی منحنی هد و دبی
بسیاری از خریداران به گفتن عباراتی نظیر «یک پمپ یک اسب بخار برای استخر میخواهم» بسنده میکنند. این شیوه خرید میتواند فاجعهبار باشد؛ زیرا دو پمپ مختلف از دو برند متفاوت که هر دو موتور ۱ اسب بخار دارند، به دلیل تفاوت در طراحی هیدرولیکی پروانه و حلزونی، رفتار کاملاً متفاوتی در برابر مقاومت لوله نشان میدهند!
تنها سند فنی معتبر، کاتالوگ و نمودار منحنی پمپ (Pump Performance Curve) است. برای انتخاب صحیح کافی است:
- روی محور عمودی نمودار (ارتفاع یا Head بر حسب متر)، عدد هد محاسبهشده (مثلاً ۱۲ متر) را پیدا کنید.
- یک خط افقی فرضی به سمت راست بکشید تا منحنی مدل پمپ مورد نظر را قطع کند.
- از نقطه برخورد، خطی عمود به سمت پایین بر محور افقی (دبی یا Flow Rate بر حسب m³/h) رسم کنید؛ این عدد، دبی واقعی و کاری دستگاه در کاسه استخر شماست. اگر این دبی با عدد گام سوم مطابقت داشت، پمپ کاملاً استاندارد است.
اگر هد محاسبهشده اشتباه باشد یا لولهکشی ورودی باریک انتخاب شود، پمپ در اثر نرسیدن آب کافی دچار پدیده کاویتاسیون میشود؛ حبابهای خلأ تشکیلشده روی پروانه متلاشی میشوند و صدایی شبیه به چرخش سنگریزه در پمپ ایجاد کرده و پروانه پلیمری را در مدت چند ماه متلاشی میکنند.
🎯 مرحله نهایی همگامسازی:
اکنون که دبی واقعی و هد پمپ استخراج شده است، نوبت به انتخاب شریک اصلی پمپ یعنی فیلتر شنی میرسد. در گام پنجم بررسی میکنیم که چطور قطر مخزن فیلتر شنی را متناسب با خروجی پمپ سایز کنیم تا سیلیسها فشرده یا جابهجا نشوند.
گام پنجم: انتخاب فیلتر شنی متناسب با دبی خروجی پمپ
در طراحی موتورخانه استخر، هماهنگی دقیق میان پمپ و فیلتر شنی حیاتیترین اصل است. فیلتر شنی یک مخزن بسته است که سرعت عبور آب از روی سطح مقطع سیلیس آن نباید از حد استانداردی (سرعت فیلتراسیون مجاز) فراتر رود. اگر جریان خروجی پمپ بیش از توان فیلتر باشد، آب با شتاب از دانههای سیلیس عبور کرده و آلودگیها بدون تهنشینی دوباره وارد استخر میشوند.
⚖️ قانون طلایی تاسیسات استخر:
ظرفیت آبدهی مجاز فیلتر شنی همواره باید ۱۰ الی ۱۵ درصد بیشتر از دبی پمپ در نقطه کاری باشد، هرگز کمتر!
این حاشیه اطمینان مانع از فشردهشدن بیش از حد بستر سیلیس شده و از بالا رفتن فشار گیج مانومتر و شکستگی نازلهای زیرین فیلتر جلوگیری میکند.
📏 تطبیق قطر مخزن فیلتر شنی با توان پمپ
معیار اصلی سنجش ظرفیت فیلتر شنی، قطر مخزن (میلیمتر یا اینچ) است که مساحت سطح بستر تصفیه را مشخص میکند. بر اساس محاسبات هیدرولیکی، تناسبات تجربی و مهندسی زیر میان قطر مخزن و قدرت پمپ برقرار است:
دبی عبوری: ۶ تا ۸ متر مکعب بر ساعت | توان پیشنهادی پمپ: ۰.۵ تا ۰.۷۵ اسب بخار (مناسب برای جکوزی و استخرهای کوچک تا ۳۰ متر مکعب).
دبی عبوری: ۱۰ تا ۱۵ متر مکعب بر ساعت | توان پیشنهادی پمپ: ۱ اسب بخار (استانداردترین انتخاب برای استخرهای خانگی و ویلایی ۴۰ تا ۶۰ متر مکعب).
دبی عبوری: ۱۶ تا ۲۲ متر مکعب بر ساعت | توان پیشنهادی پمپ: ۱.۵ تا ۲ اسب بخار (مناسب برای استخرهای بزرگ ویلایی و عمومی کوچک تا ۹۰ متر مکعب).
دبی عبوری: ۲۵ تا ۳۲ متر مکعب بر ساعت | توان پیشنهادی پمپ: ۲.۵ تا ۳ اسب بخار (مناسب برای استخرهای عمومی و باغهای بزرگ با بار آلودگی بالا).

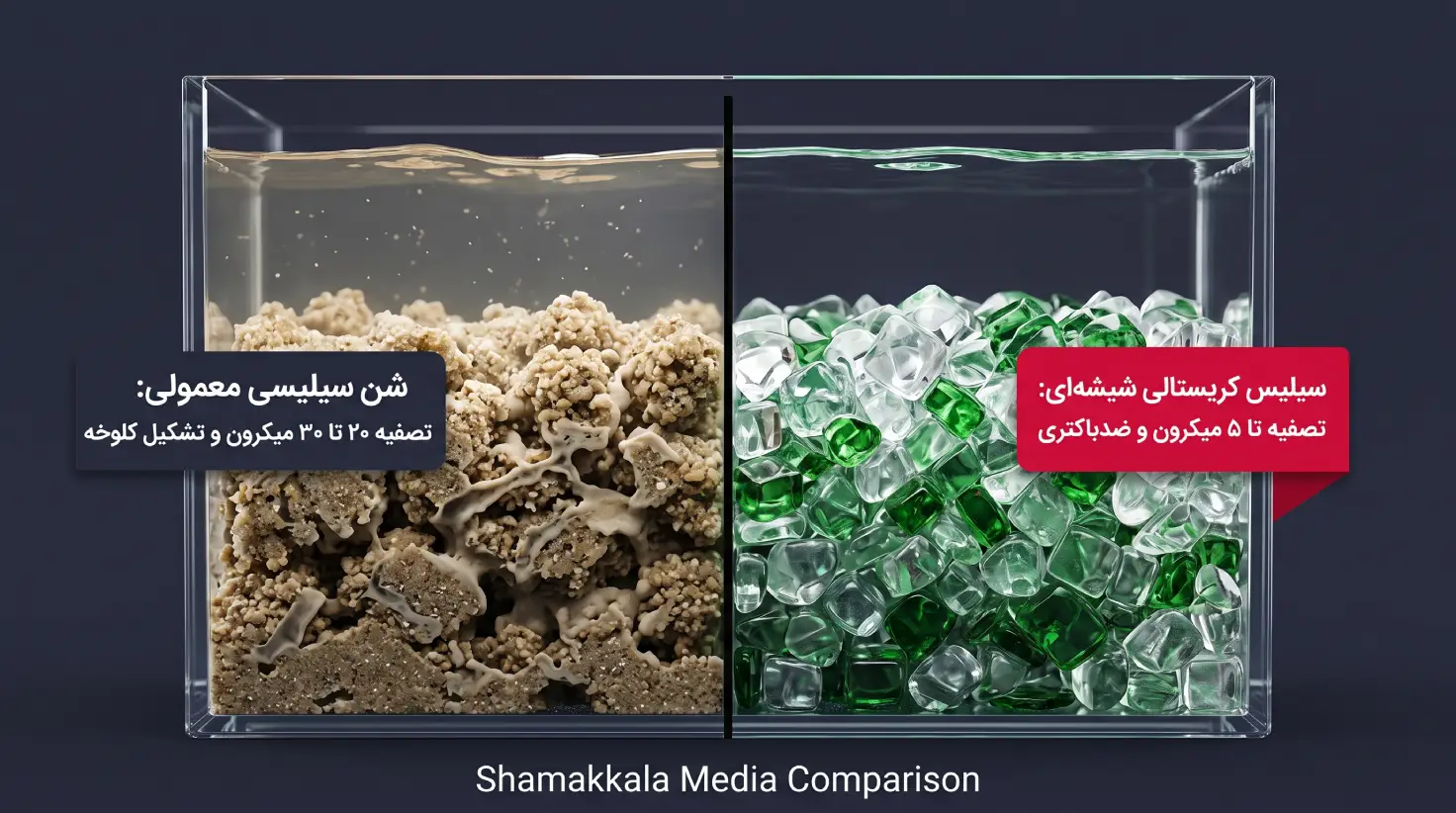

✨ اهمیت انتخاب مدیا؛ سیلیس کریستالی شیشهای یا شن معمولی؟
خرید یک مخزن فیلتر شنی باکیفیت تنها نیمی از مسیر زلالسازی آب است؛ مادهای که درون مخزن ریخته میشود (مدیای فیلتراسیون)، نقش تصفیهکننده نهایی را بازی میکند. امروزه در کنار سیلیسهای شنی سنتی، استفاده از سیلیس کریستالی شیشهای فعال (Activated Glass Media) تحول بزرگی در کیفیت تصفیه ایجاد کرده است:
- پالایش ذرات تا ۵ میکرون: شنهای معمولی توان جذب ذرات تا حدود ۲۰ الی ۳۰ میکرون را دارند، در حالی که سیلیس شیشهای ذرات معلق ریز تا ۵ میکرون را مهار میکند و شفافیت آب را به استاندارد کریستالی میرساند.
- کاهش دفعات و مصرف آب در بکواش: سیلیس شیشهای به دلیل سطح صیقلی، آلودگی و چربی را به خود نمیچسباند؛ بنابراین عملیات شستوشوی معکوس در زمان کوتاهتر و با مصرف آب بسیار کمتری انجام میپذیرد.
- مقاومت در برابر تشکیل بیوفیلم و کلوخهشدن: شنهای معدنی پس از ۱ تا ۲ سال به خاطر رشد باکتریها و رسوبات کلسیمی به هم میچسبند و سنگ میشوند؛ اما سیلیس شیشهای با بار سطحی منفی خود مانع تشکیل کلونی جلبک شده و عمری بیش از ۵ تا ۸ سال دارد.
هنگام شارژ فیلتر، از دانهبندی چندلایه استفاده کنید؛ لایه زیرین دانه درشت برای پوشاندن نازلها، لایه میانی متوسط و لایه بالایی دانه ریز برای فیلتراسیون دقیق تا راندمان سیستم در بالاترین سطح بماند.
جدول راهنمای سریع انتخاب پمپ و فیلتر شنی بر اساس حجم استخر
برای تسهیل در تصمیمگیری و جلوگیری از سردرگمی میان جداول کاتالوگی، تیم مهندسی شمعک کالا ماتریس مقایسهای زیر را تدوین کرده است. این جدول مقادیر بهینه حجم کاسه، نرخ گردش، حداقل دبی، سایز فیلتر و توان پمپ متناسب را در یک نمای منسجم گردآوری کرده است:
| حجم مفید استخر (m³) | نوع استخر و زمان گردش | دبی تصفیه مورد نیاز (m³/h) | قطر مناسب فیلتر شنی (mm) | توان پیشنهادی پمپ (HP) |
|---|---|---|---|---|
| ۲۰ تا ۳۰ متر مکعب | سرپوشیده خانگی / جکوزی بزرگ (۶ تا ۸ ساعت) | ۴ الی ۶ m³/h | ۴۰۰ الی ۴۵۰ میلیمتر | ۰.۵ الی ۰.۷۵ اسب بخار |
| ۳۵ تا ۵۰ متر مکعب | روباز کوچک یا سرپوشیده متوسط (۵ تا ۶ ساعت) | ۷ الی ۱۰ m³/h | ۵۰۰ الی ۵۵۰ میلیمتر | ۰.۷۵ الی ۱ اسب بخار |
| ۵۵ تا ۷۵ متر مکعب | روباز باغی و ویلایی استاندارد (۵ ساعت) | ۱۱ الی ۱۵ m³/h | ۶۰۰ الی ۶۵۰ میلیمتر | ۱ الی ۱.۵ اسب بخار |
| ۸۰ تا ۱۰۰ متر مکعب | روباز بزرگ ویلایی یا عمومی کوچک (۴ تا ۵ ساعت) | ۱۶ الی ۲۰ m³/h | ۷۰۰ الی ۷۵۰ میلیمتر | ۱.۵ الی ۲ اسب بخار |
| ۱۱۰ تا ۱۵۰ متر مکعب | روباز عمیق، پرتردد یا مجموعههای تجاری (۴ ساعت) | ۲۲ الی ۳۰ m³/h | ۸۰۰ الی ۹۰۰ میلیمتر | ۲ الی ۳ اسب بخار (یا دو فیلتر موازی) |
📌 نحوه استفاده اصولی از این جدول:
این جدول بر مبنای هد دینامیکی متوسط ۱۰ تا ۱۲ متر و سرعت فیلتراسیون مجاز استاندارد محاسبه شده است. اگر موتورخانه شما در فاصلهای دورتر از استخر واقع شده یا مسیر لولهکشی با زانوهای متعدد همراه است، همواره رده بالاتر توان پمپ را انتخاب کرده یا حتماً عملکرد هیدرولیکی سیستم را پیش از خرید با کارشناسان فنی بازبینی فرمایید.

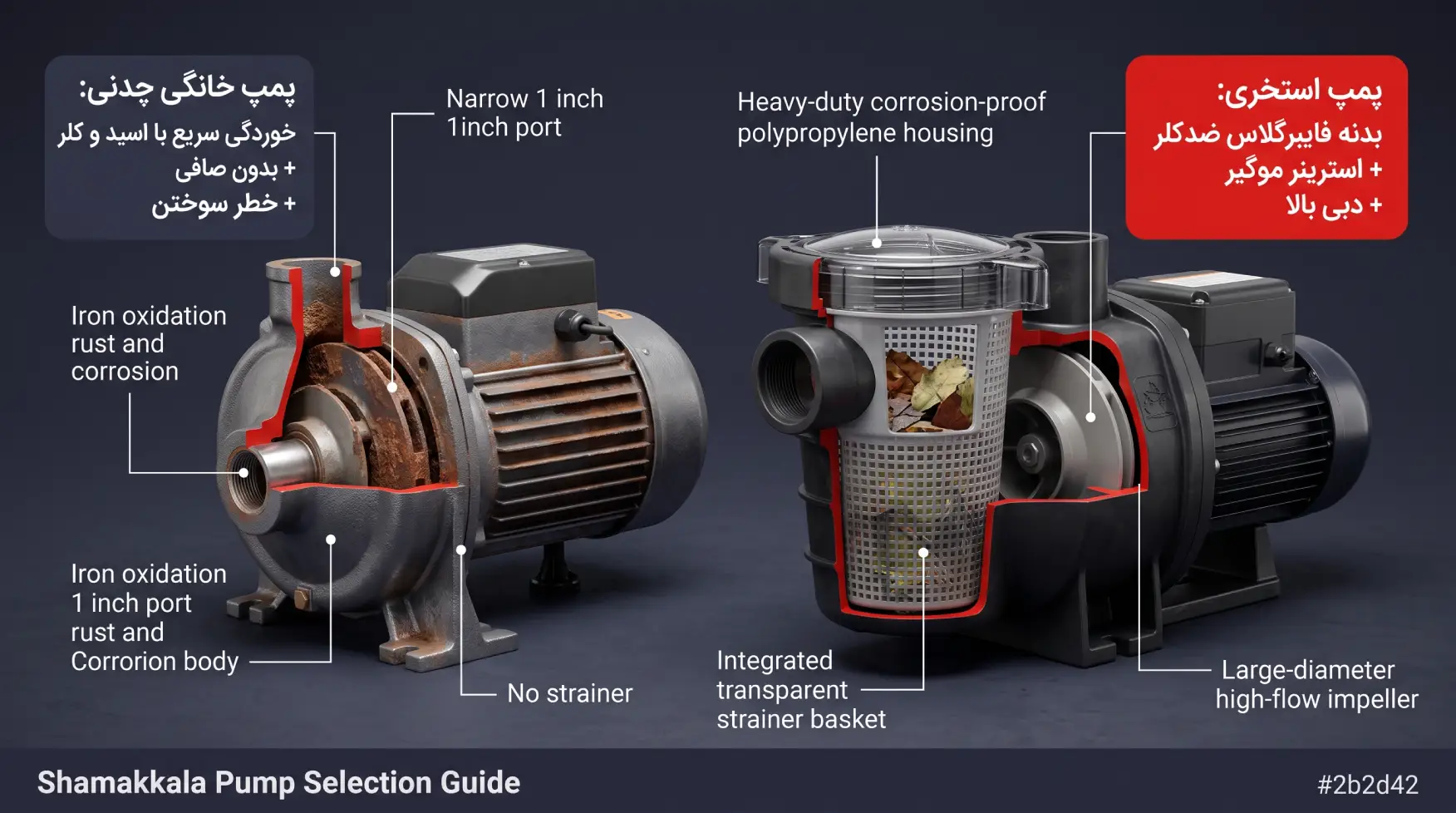

تفاوت پمپ استخری استاندارد با پمپهای آبرسانی خانگی
یکی از پرخسارتترین اشتباهاتی که هنوز هم در برخی پروژهها دیده میشود، بهکارگیری پمپهای آب خانگی معمولی (نظیر مدلهای جتی یا بشقابی چدنی) به جای پمپهای تخصصی استخر است. شاید در نگاه اول به نظر برسد هر دو دستگاه صرفاً آب را پمپاژ میکنند، اما از منظر متالورژی، طراحی هیدرولیک و کاربری مداوم، ساختار این دو دستگاه ۱۸۰ درجه با یکدیگر متفاوت است. استفاده از پمپ خانگی در مدار استخر ظرف کمتر از چند ماه به سوختن الکتروموتور یا تخریب ساختار تصفیه منجر میشود. ۳ وجه تمایز بنیادین میان این تجهیزات عبارتند از:
🧺 ۱. سبد پیشفیلتر یا استرینر سرخود (Strainer Basket)
پمپهای استخری استاندارد مجهز به یک محفظه بزرگ موگیر با درب شفاف پلیکربنات هستند که پیش از رسیدن آب به پروانه قرار دارد. این سبد پلیمری از ورود برگ درختان، مو، چسب زخم، حشرات و اجسام خارجی به داخل محفظه حلزونی و لابهلای پرهها جلوگیری میکند.
پمپهای خانگی هیچگونه صافی اولیه ندارند. با ورود اولین تودههای مو یا ذرات معلق، پروانه کوچک آنها قفل کرده (Jamming)، روتور از چرخش بازمیماند و آمپر مصرفی در عرض چند دقیقه سیمپیچ موتور را میسوزاند.
🧪 ۲. متریال پلیمری ضدخوردگی در برابر مواد شیمیایی و کلر
آب استخر حاوی کلر فعال، اسید، ازن و در سیستمهای نمکی حاوی سدیم کلراید است که محیطی شدیداً خورنده برای فلزات میسازد. بدنه و پروانه پمپهای استخری از فایبرگلاس تقویتشده با پلیپروپیلن (PP-GF) فشرده تزریقی ساخته میشود و سیل مکانیکی (آببند شفت) آنها از جنس استنلس استیل ۳۱۶ ضداسید و کربن-سرامیک گرید دریایی است.
در نقطه مقابل، بدنه پمپهای خانگی از چدن ریختهگری معمولی و پروانههای آنها از برنج یا باکالیت معمولی است. مجاورت مداوم با کلر سبب زنگزدگی جداره، پوسته شدن سطح داخلی، سوراخ شدن محفظه چدنی و نفوذ آب به بلبرینگهای الکتروموتور میگردد.
🌊 ۳. مهندسی هیدرولیکی: دبی بسیار بالا در برابر هد متوسط
هدف پمپ خانگی، بالابردن آب تا ارتفاع طبقات بالا با فشار زیاد (هد ۳۰ تا ۵۰ متر) اما با حجم کم (دبی ۲ تا ۴ متر مکعب بر ساعت) است. دهانه ورودی و خروجی این پمپها معمولاً ۱ اینچ بوده و برای جابهجایی احجام بزرگ آب طراحی نشدهاند.
سیستم تصفیه استخر برعکس عمل میکند؛ این مدار نیازمند انتقال حجم انبوهی از آب (دبی ۱۰ تا ۲۵ متر مکعب بر ساعت) با هد کاری معتدل (۱۰ الی ۱۵ متر) است. دهانه پمپهای استخری سایز ۱.۵ یا ۲ اینچ (۵۰ الی ۶۳ میلیمتر) در نظر گرفته میشود تا افت فشار به حداقل برسد و آب بدون ایجاد تلاطم تخریبی از لایههای سیلیس گذر کند.
| مشخصه فنی | پمپ استخری استاندارد | پمپ آب خانگی (جتی/بشقابی) |
|---|---|---|
| جنس بدنه و پروانه | پلیمر تقویتشده با فایبرگلاس (ضدخوردگی کامل) | چدن یا آلومینیوم (حساس به کلر و زنگزدگی) |
| صافی پیشفیلتر (موگیر) | دارد (محفظه استرینر با سبد مجزا و درب شفاف) | ندارد (خطر گیرپاژ مداوم پروانه با مو و برگ) |
| طراحی هیدرولیکی | دبی جریان بالا (High Flow) با هد متوسط | هد بالا (High Head) با حجم آبدهی بسیار محدود |
| سایز اتصالات مکش و دهش | ۱.۵ تا ۲ اینچ استاندارد (۵۰ الی ۶۳ میلیمتر) | معمولاً ۱ اینچ (افت جریان شدید در لولهکشی استخر) |
| سیل مکانیکی (آببند) | استیل ضداسید ۳۱۶ با فنر مقاوم به مواد شیمیایی | کربن سرامیک ساده و استیل ۳۰۴ (پوسیدگی سریع) |
💡 توصیه فنی تیم مهندسی شمعک کالا:
اگرچه قیمت اولیه یک پمپ آب خانگی چدنی ممکن است کمتر به نظر برسد، اما به دلیل راندمان نامناسب، استهلاک سریع در آب کلردار و نیاز به خرید موگیر مجزا، هزینه نهایی شما را در طول یک فصل چند برابر خواهد کرد. سرمایهگذاری روی یک پمپ استخری باکیفیت و متناسب با دبی فیلتر شنی، ضامن شفافیت آب و آرامش خاطر در طول سالها بهرهبرداری است.
۴ نکته مهندسی برای افزایش طول عمر پمپ و فیلتر شنی
خرید بهترین برندهای پمپ و مخزن فیلتر شنی تنها تضمینکننده نیمی از سلامت تصفیهخانه است؛ نیم دیگر به نحوه بهرهبرداری، نگهداری اصولی و رعایت استانداردهای پایهای نصب بازمیگردد. با اجرای این ۴ دستورالعمل مهندسی، راندمان هیدرولیکی مدار را در اوج نگه دارید و طول عمر سیمپیچ، سیل مکانیکی و بستر تصفیه را چند برابر کنید:
🔄 ۱. پایش گیج فشار مانومتر و پروتکل صحیح شستوشوی معکوس (Backwash)
گیج فشار روغنی نصبشده روی کلاهک شیر چندراهه فیلتر، نبض تصفیهخانه است. فشار کارکرد اولیه پس از شارژ سیلیس نو را یادداشت کنید (معمولاً بین ۰.۸ تا ۱ بار یا ۱۰ تا ۱۵ PSI). با جذب ذرات معلق، حفرات بین دانههای سیلیس بسته شده و عقربه مانومتر بالا میرود.
هر زمان فشار به میزان ۰.۵ بار (حدود ۵ تا ۷ PSI) بالاتر از حد نرمال رفت، بستر فیلتر نیازمند شستوشو است. برای انجام این کار، دستگاه را خاموش کرده، اهرم شیر را روی Backwash بگذارید و پمپ را ۱ الی ۲ دقیقه روشن کنید تا آب کدر تخلیه شود؛ سپس پمپ را خاموش، شیر را روی Rinse (تثبیت بستر) قرار داده و پس از ۳۰ ثانیه کارکرد، مدار را به حالت فیلتراسیون برگردانید.
هرگز هنگام روشن بودن پمپ، حالت اهرم شیر ششراهه را تغییر ندهید! فشار لحظهای بالای آب واشر ستارهای داخلی (Spider Gasket) را پاره کرده و آب کدر مدار مستقیماً به استخر نشت میکند.
📐 ۲. تطبیق دقیق سایز لولههای خط مکش و دهش (PVC-U)
یکی از خطاهای متداول تاسیساتی، کاهش قطر لولهکشی با استفاده از تبدیلهای غیراستاندارد است. لولهکشی مدار باید با لولهها و اتصالات فشار قوی استاندارد استخری (نظیر PVC-U سایز ۵۰ یا ۶۳ میلیمتر معادل ۱.۵ تا ۲ اینچ) اجرا شود.
استفاده از لوله باریک در خط مکش باعث افت فشار شدید در دهانه پروانه میشود. این خفگی جریان، پدیده مخرب کاویتاسیون (ایجاد حبابهای بخار خلأ و صدای خرد شدن سنگریزه) را رقم میزند که علاوه بر ایجاد لرزش و حرارت شدید، پروانه پلیمری پمپ را در کمتر از چند ماه سوراخ میکند.
🌬️ ۳. استقرار روی شاسی لرزهگیر و تامین تهویه مناسب فضای موتورخانه
الکتروموتورهای استخری در فصول گرم سال ساعاتی طولانی به صورت پیوسته کار میکنند. اگر موتورخانه در فضایی زیرزمینی، بسته و فاقد جریان هوای تازه باشد، دمای محیط بالا رفته و عایق سیمپیچ موتور دچار استهلاک زودرس یا قطعی در اثر سنسور حرارتی (اورلود) میشود.
همچنین پایه پمپ باید روی سطحی کاملاً تراز و با استفاده از لرزهگیرهای لاستیکی صنعتی نصب شود تا ارتعاشات دور ۲۹۰۰ دور بر دقیقه موتور به بدنه فیلتر شنی فایبرگلاس و مهره ماسورههای اتصالات لوله منتقل نشده و باعث ترکخوردگی نگردد.
❄️ ۴. پروتکل زمستانگذرانی (Winterizing) و تخلیه مایع در فصول سرد
یخ زدن آب در اثر افت شدید دما در پاییز و زمستان، بلای جان پوستههای فایبرگلاس و هوزینگهای پلیمری است. آب هنگام یخ بستن افزایش حجمی در حدود ۹ درصد پیدا میکند که این نیروی انبساطی قویترین محفظههای تحتفشار را میشکافد.
در پایان فصل شنا یا در اقلیمهای سردسیر، حتماً پیچ تخلیه تعبیهشده در زیر محفظه استرینر پمپ و درپوش تخلیه کف مخزن فیلتر شنی را باز کنید تا تمام آب راکد تخلیه شود. اهرم شیر چندراهه را نیز روی موقعیت Winterize (زمستان) قرار دهید تا واشرها تحت فشار دائمی تغییر فرم ندهند.
محاسبه دقیق تجهیزات موتورخانه نیازمند تطبیق جزئیاتی نظیر افت فشار لولهکشی، نوع نازلهای دهش، نوع سیلیس و شرایط اقلیمی استخر است. اگر در محاسبه ابعاد کاسه استخر یا انتخاب بهترین مدل پمپ و فیلتر شنی متناسب با بودجه خود مردد هستید، کارشناسان فنی شمعک کالا آمادهاند تا بدون تحمیل هزینههای مازاد، دقیقترین پلن تصفیهخانه را برای پروژه شما طراحی و معرفی کنند.
“«سرعت فیلتراسیون در فیلترهای شنی تند نباید از ۳۰ تا حداکثر ۵۰ متر مکعب بر ساعت بر متر مربع بستر تجاوز کند. اگر سرعت خطی عبور آب از میان لایههای دانهبندی سیلیس به دلیل پمپاژ بیش از ظرفیت بالا برود، پدیده هیدرولیکی کانالیزاسیون بستر رخ میدهد؛ وضعیتی که ذرات آلودگی بدون حبس شدن در تخلخل سیلیس به استخر بازمیگردند و تعادل شفافیت آب در کسری از روز فرو میپاشد.»
بررسی یک سناریوی واقعی؛ چرا استخر ۵۰ متری ویلای دماوند بعد از خرید پمپ ۲ اسب کدرتر شد؟
اواخر بهار، یکی از مشتریان شمعک کالا در منطقه گیلاوند دماوند تماس گرفت و با نارضایتی شدید اعلام کرد: «برای شفافیت بیشتر آب استخر روباز ۵۰ متر مکعبی ویلا، پمپ ۱ اسب قبلی را باز کرده و یک پمپ ۲ اسب پرقدرت ایتالیایی بستم؛ اما آب نهتنها زلال نشد، بلکه آب کدرتر شده، فشار گیج روی منطقه قرمز رفته و مقداری ماسه در کف استخر تهنشین میشود!»
🔍 بررسی میدانی کارشناسان فنی شمعک کالا:
- مرحله اول (بررسی قطر مخزن): مخزن فیلتر شنی موجود، قطر ۴۸۰ میلیمتر (حدود ۱۹ اینچ) با ظرفیت فیلتراسیون حداکثر ۹ متر مکعب بر ساعت داشت.
- مرحله دوم (تحلیل رفتار هیدرولیکی): پمپ ۲ اسب در هد ۱۰ متر موتورخانه، نزدیک به ۲۴ متر مکعب بر ساعت آب را با فشار وحشتناک به سمت مخزن پمپاژ میکرد؛ یعنی بیش از ۲.۵ برابر ظرفیت مجاز فیلتر! این جریان خروشان بستر سیلیس را شکافته (کانالیزاسیون)، نازلهای پلاستیکی کف مخزن را زیر فشار ترک داده و سیلیسها را همراه با کثیفی وارد دهانههای دهش استخر میکرد.
- اقدام اصلاحی: به جای مخزن کوچک، یک فیلتر شنی فایبرگلاس قطر ۶۵۰ میلیمتر (با دبی نامی ۱۶ متر مکعب بر ساعت) شارژشده با سیلیس کریستالی شیشهای نصب گردید و پمپ با یک نمونه استاندارد ۱ اسب بخار استخری جایگزین شد. پس از تنها ۴ ساعت کارکرد، آب استخر به شفافیت کامل رسید و عقربه گیج مانومتر روی ۰.۹ بار تثبیت شد.
نتیجه بازبینی مهندسی: پمپ بزرگتر لزوماً درمان آب کدر نیست؛ عدم تطابق دبی پمپ با سایز فیلتر، حتی مرغوبترین تجهیزات را فلج میکند.
سوالات متداول درباره محاسبه و انتخاب پمپ و فیلتر شنی استخر
Q: برای یک استخر روباز ۵۰ متر مکعبی چه پمپ و فیلتری مناسب است؟
برای این حجم با در نظر گرفتن نرخ گردش ۵ ساعته، دبی مورد نیاز حدود ۱۰ تا ۱۲ متر مکعب بر ساعت است. بهترین ترکیب هیدرولیکی، یک پمپ استخری ۱ اسب بخار با استرینر به همراه یک فیلتر شنی با قطر ۵۵۰ الی ۶۰۰ میلیمتر است.
Q: پمپ تصفیه استخر روزانه چند ساعت باید روشن بماند؟
پمپ باید حداقل به مدت یک یا دو چرخه گردش کامل (معمولاً بین ۶ الی ۱۰ ساعت در شبانهروز) روشن باشد. توصیه مهندسی این است که این زمان به دو شیفت صبح و عصر تقسیم شود تا آب پیوسته راکد نماند.
Q: تفاوت سیلیس شیشهای (کریستالی) با شن سیلیسی معمولی چیست و کدام بهتر است؟
سیلیس کریستالی شیشهای ذرات ریز را تا ۵ میکرون فیلتر میکند (در برابر ۲۰ تا ۳۰ میکرون شن معمولی)، دچار کلوخهشدن و جلبکزدگی نمیشود، زمان بکواش را نصف میکند و عمر مفید آن بیش از ۷ سال است؛ در نتیجه کیفیت شفافسازی به مراتب بالاتری ارائه میدهد.
Q: چرا نمیتوان از پمپهای آب خانگی معمولی چدنی برای استخر استفاده کرد؟
پمپهای خانگی استرینر موگیر ندارند و سریعاً با مو قفل میکنند؛ بدنه چدنی و سیل آنها در برابر کلر و اسید به سرعت زنگ زده و سوراخ میشود و به دلیل طراحی هد بالا و دبی پایین، افت جریان شدیدی در بستر فیلتر شنی ایجاد میکنند.
Q: هر چند وقت یکبار باید فیلتر شنی را بکواش (شستوشوی معکوس) کرد؟
معیار دقیق بکواش، گیج مانومتر روی فیلتر است. هر زمان عقربه فشار ۰.۵ بار (حدود ۵ تا ۷ PSI) بالاتر از فشار اولیه کاری قرار گرفت یا به صورت دورهای هر ۲ الی ۴ هفته یکبار (بسته به میزان خاک و شناگران) باید شستوشوی معکوس انجام شود.
