کلرزن خطی چگونه کار میکند؟ مزایا و نحوه نصب کلرزن در مدار تصفیه استخر
اگر تا به حال بعد از یک آبتنی لذتبخش در استخر اختصاصی یا ویلایی خود، با چشمانی سرخ، پوستی ملتهب و خشک، یا بوی زنندهای شبیه وایتکس مواجه شدهاید—و در نقطه مقابل، گاهی با وجود زحمت فراوان، آب استخرتان سبز، کدر و لغزنده شده است—مسئله را در جای دوری جستوجو نکنید؛ متهم ردیف اول، نحوه توزیع و مدیریت کلر در آب است.
روشهای سنتی مانند انداختن قرص کلر در سبد اسکیمر، شناور ساختن ظرفهای قارچی پلاستیکی روی سطح آب، یا حل کردن خطرناک پودر کلر با دست در سطلهای آب، جز بیثباتی شیمیایی و تحمیل خسارت به تاسیسات دستاوردی ندارند. کلرزن خطی (Inline Chlorinator) دقیقاً همان راهکار مکانیکی پایدار و مهندسیشدهای است که بدون نیاز به جریان برق یا بردهای الکترونیکی پیچیده، پرونده ضدعفونی دستی را مختومه میکند. در این راهنمای جامع از تیم فنی شمعک کالا، مبانی ساختاری، شیوه انحلال، خطرات روشهای منسوخ و اصول نصب هیدرولیکی این دستگاه را به دور از اصطلاحات سنگین بررسی میکنیم.
💡 اصل ثبات شیمیایی آب در استخر:
برخلاف تصور عمومی، بوی تند و سوزش چشم در استخر نشانه «کلر زیاد» نیست؛ بلکه نشانه تشکیل کلرامینها بر اثر نوسان شدید و ناکافی بودن کلر آزاد است. کلرزن خطی با تزریق ذرهذره و همگن مبرد ضدعفونیکننده، سطح کلر فعال را همیشه در محدوده استاندارد ۱ تا ۳ پیپیام (PPM) مهار میکند.
کلرزن خطی چیست و چرا جایگزین روشهای سنتی شد؟
کلرزن خطی استخر یک مخزن استوانهای تحتفشار و کاملاً نفوذناپذیر است که از پلیمرهای مهندسی بسیار مقاوم مانند ABS ضخیم، PVC تقویتشده یا پلیپروپیلن فشرده ساخته میشود تا در برابر اسیدیترین محیطهای شیمیایی تاب بیاورد. این هوزینگ مستقیماً در انتهای خط لوله دهش (خط برگشت آب به استخر) نصب شده و محفظه داخلی آن با قرصهای کلر کندسوز ۲۰۰ گرمی (۳ اینچی آنزیمدار با پایه TCCA) پر میگردد.
برای درک ضرورت جایگزینی این قطعه با روشهای دستی، کافی است پیامدهای پنهان و زیانبار متدهای سنتی را در جدول تاسیساتی زیر مقایسه کنیم:
⚠️ خطرات فاجعهبار قرار دادن قرص کلر در سبد اسکیمر
اسکیمر دهانه مکش آب به سمت موتورخانه است. هنگامی که پمپ تصفیه خاموش میشود، قرص کلر درون سبد اسکیمر در حجم کمی از آب راکد به حل شدن ادامه میدهد و محلولی فوقاسیدی با pH زیر ۲ و غلظت کلر ویرانگر ایجاد میکند.
به محض روشن شدن مجدد پمپ، این حجم عظیم اسید و کلر خالص بدون رقیق شدن وارد پروانه پمپ، آببند مکانیکی (سیل)، لولههای داخلی و از همه مهمتر مبدل حرارتی مسی یا استیل میشود. نتیجه این اشتباه رایج، اکسیداسیون فوری، نشتی اتصالات و سوراخ شدن لولههای گرانقیمت پکیج و بویلر است.
🚫 نقاط ضعف و خسارات ظروف شناور سطحی (Floating Dispensers)
- رنگزدایی و تخریب کاشی و روکش: شناورها با امواج آب حرکت کرده و معمولاً در گوشههای استخر، مجاورت پلهها یا روی سرریزها گیر میکنند. انحلال مداوم کلر در یک نقطه ثابت، سبب رنگپریدگی شدید کاشیها و پوسته شدن یا تاولزدگی لاینرهای پلیمری و روکشهای وینیلی میشود.
- تداخل با شناگران و کودکان: کج شدن ظرف شناور در زمان شنا میتواند قطعات خردشده قرص کلر را مستقیم روی پوست شناگران رها کند.
- عدم توزیع عمقی: کلر در لایههای سطحی آب رها شده و به دلیل تابش نور خورشید به سرعت تبخیر میشود، در حالی که لایههای کف استخر در معرض رشد جلبکها باقی میمانند.
🛡️ برتری تضمینشده کلرزن خطی
کلرزن خطی قرصها را در یک محفظه مهرومومشده خارج از کاسه استخر و بعد از تمام تجهیزات حساس موتورخانه قرنطینه میکند. آب عبوری تنها در زمان روشن بودن پمپ و به میزان تنظیمی شما با قرصها مماس شده و محلول رقیقشده مستقیماً از طریق نازلهای کف و دیواره به عمق آب هدایت میشود. این یعنی تضمین سلامت تجهیزات، پاکیزگی بینقص و حذف کامل بوی آزاردهنده.
🧭 در بخش بعدی بررسی خواهیم کرد:
این وسیله چگونه بدون نیاز به سیمکشی برق و صرفاً با اتکا به هیدرولیک جریان آب کار میکند؟ در ادامه، مکانیزم عملکرد داخلی و نحوه کار با ولوم کنترل دبی را با جزئیات فنی بررسی میکنیم.

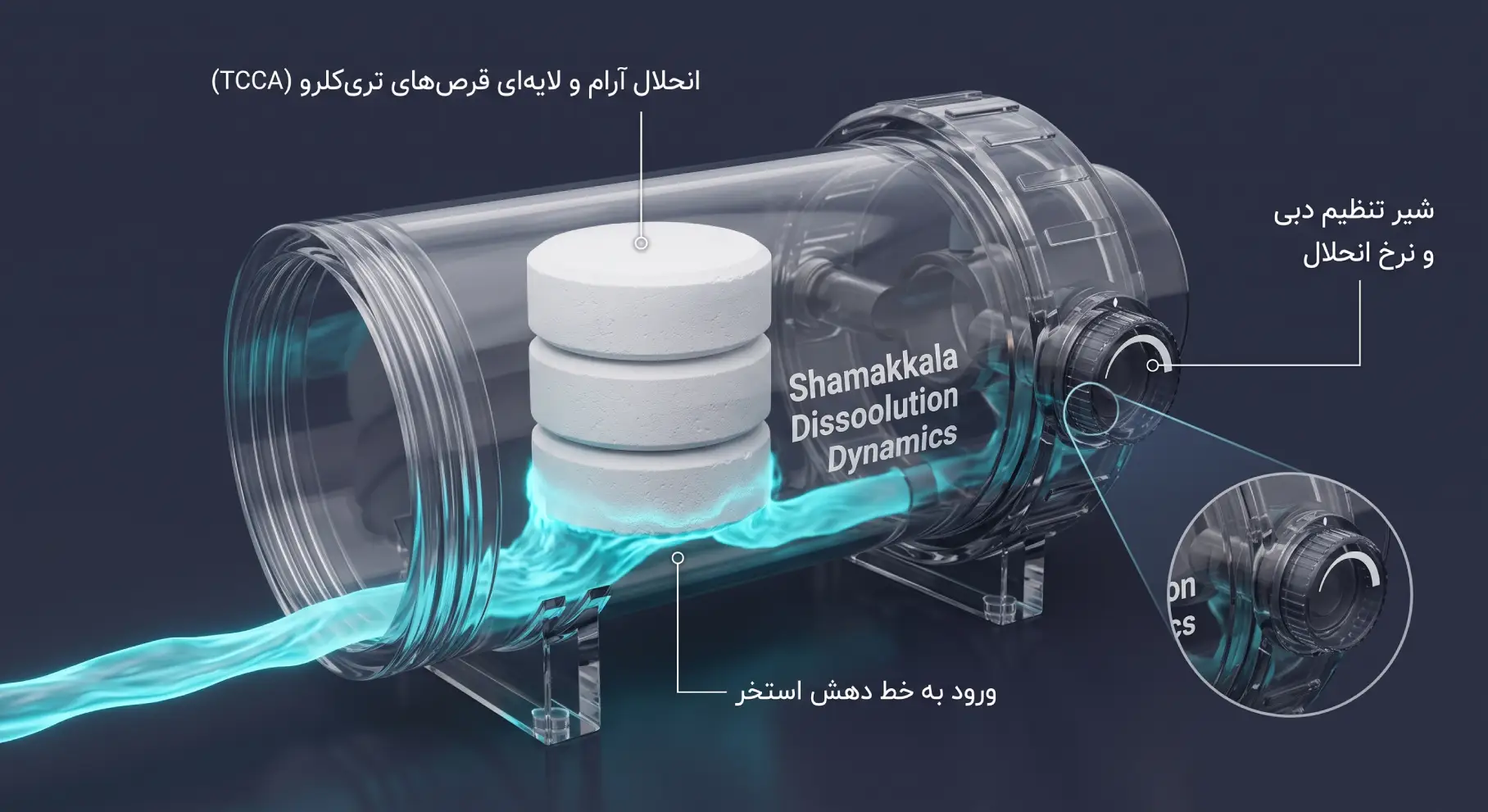

مکانیزم عملکرد؛ کلرزن خطی چگونه کار میکند؟
شاید در نگاه اول به نظر برسد تزریق یکنواخت مواد شیمیایی نیازمند دوزینگپمپهای برقی، سنسورهای سنجش پتانسیل اکسیداسیون (ORP) و تابلوهای برق پیشرفته است. اما شاهکار مهندسی کلرزن خطی در همین نکته نهفته است: عملکرد کاملاً مکانیکی، مستقل از نیروی برق و متکی بر اصول پایه دینامیک سیالات و اختلاف فشار هیدرولیکی.
این دستگاه با مهار هوشمندانه جریان اصلی آب و تلفیق آن با یک مدار هیدرولیکی داخلی، قرصهای سخت و متراکم کلر را به صورتی کاملاً پایدار در آب حل میکند. کل فرآیند انحلال در ۳ مرحله متوالی و منسجم انجام میپذیرد:
🌊 ۱. عبور جریان اصلی و ایجاد انشعاب کنترلشده در پایه دستگاه
هنگامی که پمپ تصفیه استخر روشن میشود، کل حجم آب استخر پس از عبور از صافی فیلتر شنی و دریافت گرما در مبدل حرارتی، در آخرین بخش خط دهش به ورودی کلرزن خطی میرسد.
بخش اعظم جریان آب (بیش از ۹۰ تا ۹۵ درصد) به شکل مستقیم و بدون مقاومت از کانال پایینی لوله عبور میکند؛ در حالی که به دلیل مقاومت جزیی تعبیهشده در کف، کسر کوچکی از آب به سمت مجرای شیاردار ورودی مخزن استوانهای منحرف میشود.
🧪 ۲. انحلال فرسایشی لایهبهلایه قرصها بدون غرقاب شدن کل مخزن
آب منحرفشده تنها به بخش زیرین پایینترین قرص کلر موجود در ستون مخزن برخورد میکند. در طراحی کلرزنهای خطی استاندارد، آب کل استوانه را غرقاب نمیسازد؛ بلکه با ایجاد یک چرخش آرام و لایهای، سطح خارجی پایینترین قرص را به صورت فرسایشی و بسیار آرام حل مینماید.
با حل شدن قرص زیرین، قرصهای بالایی به دلیل وزن خود به سمت پایین حرکت میکنند و جایگزین میشوند. این مکانیزم مانع از لهیدگی و خمیریشدن قرصهای بالایی میشود و نرخ انحلال را تا آخرین گرم قرص ثابت نگه میدارد.
🔄 ۳. ترکیب محلول غلیظ با دبی پرفشار و تزریق یکنواخت به دهانهها
محلول کلردار فوقالعاده غلیظ خارجشده از محفظه، در نقطه تخلیه با جریان پرسرعت و پرفشار آب اصلی لوله مخلوط میشود. به دلیل سرعت بالای جریان در خط دهش، پدیده رقیقسازی آنی (Instant Dilution) اتفاق میافتد.
این جریان مخلوط و همگن بدون اینکه حالت اسیدی موضعی مخرب داشته باشد، از طریق نازلهای دهش دیواره و کف در سراسر حجم کاسه استخر پراکنده میشود.
🎛️ نقش کلیدی ولوم تنظیم جریان (Dial Control Valve)
قلب کنترلی دستگاه، شیر سوزنی یا ولوم چرخشی مدرج تعبیهشده روی بدنه کلرزن است. این شیر میزان مقاومت گلوگاه ورود آب به مخزن قرصها را تغییر میدهد. با چرخاندن این پیچ به سمت اعداد بالاتر، سطح تماس آب با قرصها افزایش یافته و گرم بر ساعت بیشتری از ماده فعال تریکلرو در آب رها میشود.
| تنظیمات ولوم مدرج | وضعیت تماس جریان با قرصها | کاربری و شرایط متناسب |
|---|---|---|
| درجه پایین (۱ الی ۲) | تماس حداقلی و انحلال آرام | استخرهای سرپوشیده، فصول خنک یا استخرهای کمتردد خانگی |
| درجه میانی (۳ الی ۴) | جریان متعادل و نقطه شروع کالیبراسیون | استخرهای روباز ویلایی در شرایط آبوهوایی نرمال تابستان |
| درجه بالا (۵ الی ۶ یا Max) | حداکثر آبدهی به بستر قرصها | موج گرمای شدید، تابش تند آفتاب، پس از بارندگی یا مهمانیهای شلوغ |
با این تنظیم هیدرولیکی ظریف، کلر آزاد آب در محدوده بهداشتی ۱ الی ۳ پیپیام (PPM) تثبیت شده و بدون صرف برق یا نیاز به پایش روزانه، آب استخر شفاف و عاری از هرگونه باکتری و جلبک باقی میماند.
🎯 تفاوت مدلها در بازار تاسیسات:
اگرچه مکانیزم انحلال در تمام این تجهیزات مشابه است، اما هنگام خرید با دو عبارت مواجه میشوید: کلرزن خطی (In-Line) و کلرزن آفلاین (Off-Line). در بخش بعد تفاوتهای فنی این دو مدل و نحوه انتخاب گزینه ایدهآل بر اساس فضای موتورخانه را تشریح میکنیم.

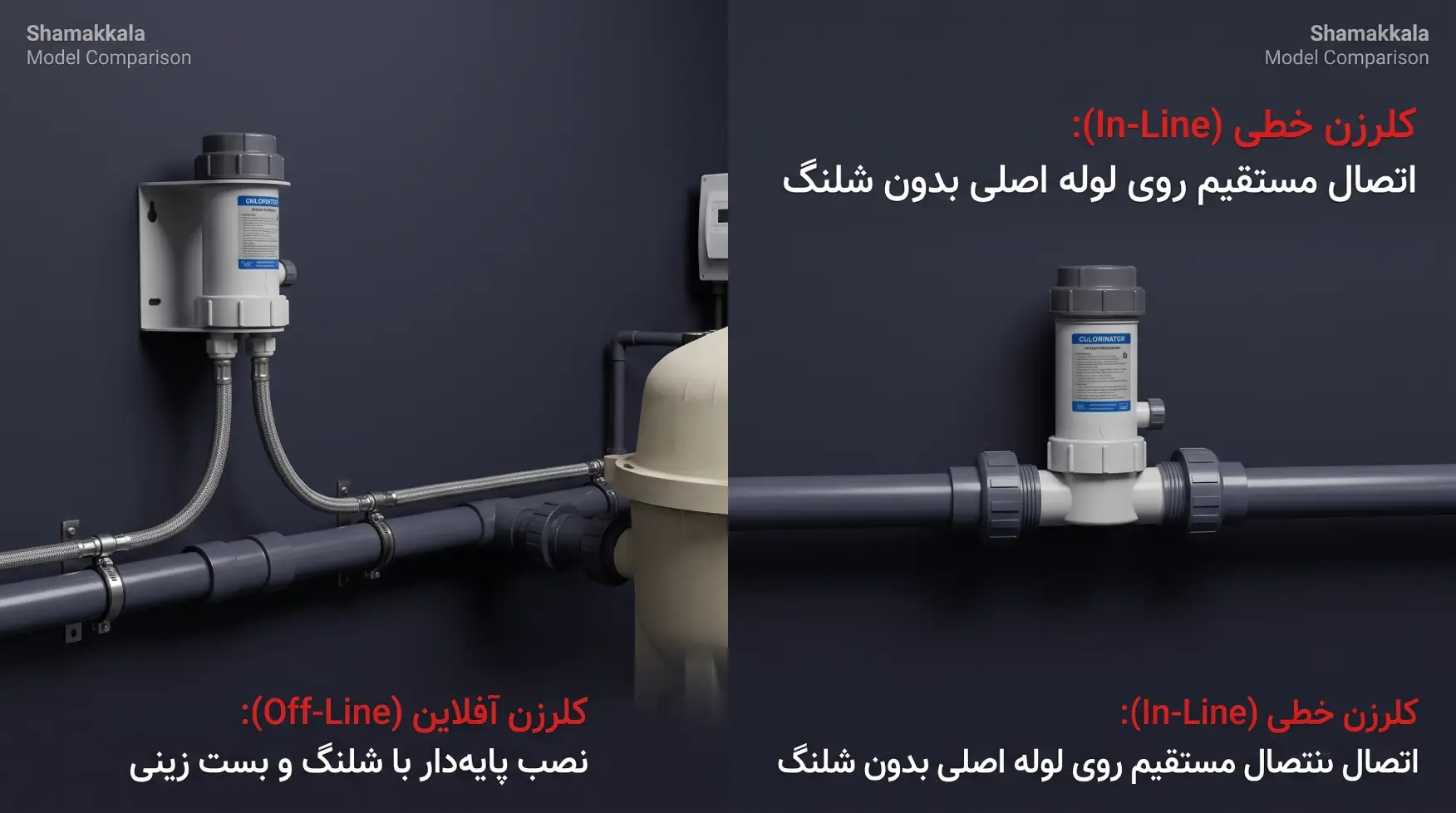

تفاوت کلرزن خطی (In-Line) با کلرزن آفلاین (Off-Line)
هنگامی که برای خرید دستگاه تزریق قرص کلر به بازار تاسیسات یا فروشگاههای تخصصی مراجعه میکنید، با دو نام پرکاربرد مواجه میشوید: کلرزن خطی (In-Line) و کلرزن آفلاین (Off-Line). هرچند قلب تپنده و محفظه نگهداری قرص در هر دو مدل تقریباً یکسان است و هر دو از قرصهای کندسوز TCCA بهره میبرند، اما شیوه اتصال هیدرولیکی، الزامات جانمایی و نحوه انتقال جریان آب در آنها تفاوتهای ساختاری تعیینکنندهای دارد.
درک دقیق این تمایزها به شما کمک میکند تا بر اساس متراژ موتورخانه، وضعیت لولهکشی موجود و نوساز یا بازسازی بودن پروژه، خریدی کاملاً مطمئن و بدون دردسر اجرایی داشته باشید:
📏 ۱. کلرزن خطی توکار (In-Line Chlorinator)؛ انتخاب اول پروژههای مهندسی
همانطور که از نام آن مشخص است، این قطعه دقیقاً در امتداد و روی خط اصلی لوله دهش (قطر ۵۰ یا ۶۳ میلیمتر UPVC) تعبیه میشود. پایههای ورودی و خروجی کلرزن خطی دارای دهانههای چسبی یا رزوهای استانداردی هستند که لوله آب مستقیماً وارد آن شده و از سمت دیگر خارج میگردد.
مزایای برجسته مدل خطی:
- حذف کامل ریسک نشتی شلنگ: هیچگونه شلنگ یا اتصالات باریک جانبی ندارد و تمام بدنه یکپارچه با شبکه لولهکشی فشار قوی جفت میشود.
- راندمان انحلال بالاتر: به دلیل قرار گرفتن مستقیم در مسیر پرفشار آب، آب با کمترین افت هیدرولیکی قرصها را شستوشو داده و رقیق میکند.
- اشغال فضای صفر روی دیوار یا کف: دستگاه روی خود لوله سوار است و جای اضافهای از مساحت موتورخانه اشغال نمیکند.
شرط اجرا: نیازمند حداقل ۳۰ الی ۴۰ سانتیمتر طول مستقیم لوله بدون خم و زانو، پس از مبدل حرارتی در خط دهش است.
🔄 ۲. کلرزن کناری یا آفلاین (Off-Line Chlorinator)؛ نجاتبخش موتورخانههای اجراشده
این مدل برای استخرهایی طراحی شده که کار لولهکشی موتورخانه به پایان رسیده و لولهها آنقدر متراکم و پرپیچوخم اجرا شدهاند که امکان برش لوله اصلی و جاگذاری کلرزن خطی وجود ندارد. مخزن کلرزن آفلاین با پایههای مخصوص روی زمین یا دیوار مجاور نصب و پیچ میشود.
مکانیزم اتصال شلنگی (بست زینی):
با دریل دو سوراخ کوچک روی لولههای مدار ایجاد میشود و با بستهای زینی (Saddle Clamps) دو رشته شلنگ انعطافپذیر به آن متصل میگردد: شلنگ ورودی آب تمیز را از خط پمپاژ میگیرد و شلنگ خروجی، آب کلردار اشباع را در آخرین نقطه خط دهش به درون لوله تزریق میکند.
نکته مهم نگهداری: شلنگهای کلرزن آفلاین به دلیل عبور کلر بسیار غلیظ، سالانه باید بازبینی شوند تا در اثر خشکی یا رسوب دچار ترک و نشتی نشوند.
| ویژگی فنی و اجرایی | کلرزن خطی (In-Line) | کلرزن آفلاین (Off-Line) |
|---|---|---|
| محل قرارگیری فیزیکی | مستقیماً در امتداد لوله اصلی دهش | روی شاسی زمین یا براکت دیواری مجزا |
| شیوه اتصال به مدار | مهرهماسوره چسبی و رزوه UPVC فشار قوی | دو رشته شلنگ انعطافپذیر با بست کمربندی زینی |
| بهترین زمان انتخاب | طراحی اولیه و استخرهای نوساز | استخرهای در حال کار و موتورخانههای پرتراکم |
| استحکام و دوام اتصالات | بسیار بالا (بدون قطعه لرزان یا آسیبپذیر) | متوسط (نیازمند بررسی دورهای پوسیدگی شلنگها) |
| هزینه و سهولت اجرا | نصب سریع در فاز لولهکشی اولیه | اضافه شدن به سیستم بدون برش لولههای اصلی |
💡 پیشنهاد طلایی مهندسان شمعک کالا:
اگر در مرحله لولهکشی و اجرای اولیه استخر هستید، بدون تردید کلرزن خطی (In-Line) را در اولویت بگذارید؛ زیرا استحکام بالاتر و استهلاک بسیار کمتری دارد. اما اگر موتورخانه شما تکمیل شده و فضای دستکاری لوله ندارید، مدل آفلاین (Off-Line) بدون نیاز به تخریب یا تغییر در لولهکشی، همان کیفیت کلرزنی پایدار را برایتان فراهم میسازد.
مزایای کلیدی استفاده از کلرزن خطی در استخر خانگی و عمومی
سرمایهگذاری روی تجهیزات تصفیه زمانی ارزش واقعی خود را نشان میدهد که هزینههای استهلاک، زمان نگهداری و خطرات ناشی از مواد شیمیایی به حداقل برسد. کلرزن خطی صرفاً یک مخزن پلیمری ساده نیست؛ بلکه سامانهای است که بار سنگین ضدعفونی دستی را از دوش مالک استخر برمیدارد و آب را همواره در وضعیت زلال و بدون بو نگه میدارد. ۴ مزیت تعیینکننده این تجهیز عبارتند از:
🎯 ۱. تثبیت پیوسته سطح کلر آزاد و مهار تشکیل کلرامینها
در روشهای دستی، منحنی غلظت کلر حالت دندانهارهای و نوسانی دارد؛ ساعاتی پس از تزریق پودر یا انداختن قرص، سطح کلر بسیار بالا میرود و چند روز بعد به صفر میل میکند. افت سطح کلر، واکنش ناقص میان کلر آزاد و آلودگیهای آمونیاکی (مانند عرق بدن شناگران) را در پی دارد که محصول آن کلرامینها (Chloramines) است.
کلرزن خطی با انتشار قطرهچکانی و مداوم، سطح کلر آزاد را پایدار نگه میدارد؛ این امر از ایجاد کلرامین که عامل اصلی سوزش قرنیه چشم، خارش حاد پوست و بوی گزنده شبیه وایتکس است، کاملاً ممانعت میکند.
⏳ ۲. شارژ طولانیمدت؛ رهایی از استرس نگهداری روزانه در ویلاها
بزرگترین معضل استخرهای ویلایی، دورههای عدم حضور مالک است. اگر چند روز استخر رها شود، آب جلبک میزند و به اصطلاح میچرکد. محفظه کلرزنهای خطی بسته به مدل انتخابی، گنجایش چیدن بین ۳ تا ۹ عدد قرص کلر ۲۰۰ گرمی را داراست.
با یکبار شارژ مخزن، سیستم به مدت ۲ الی ۴ هفته متوالی آب را به صورت خودکار ضدعفونی میکند؛ حتی اگر هفتهها در ویلا حضور نداشته باشید، با هماهنگی یک تایمر ساده برای پمپ تصفیه، همیشه آبی بلورین و شفاف تحویل خواهید گرفت.
🛡️ ۳. حذف خطرات بیولوژیکی و تنفسی تماس مستقیم با مواد شیمیایی
پودرهای کلر در مجاورت رطوبت دست یا هنگام حل شدن در سطل آب، گردوغبار و گازهای خورندهای ساطع میکنند که استنشاق آنها موجب آسیب به بافت گلو، ریه و سوزش پوست دست میشود.
با نصب کلرزن خطی، تماس با مواد شیمیایی به ماهی یکبار شارژ قرصهای فشرده درون سیلندر محدود میشود و تمام فرآیند اختلاط در محفظهای کاملاً ایزوله، تحت فشار و دور از دسترس کودکان و شناگران صورت میگیرد.
📉 ۴. کاهش محسوس هزینهها با بهینهسازی ۳۰ درصدی مصرف قرص
وقتی قرص کلر درون ظرف شناور یا سبد اسکیمر قرار میگیرد، جریان آب بیوقفه و با سرعت غیرقابلکنترل آن را میشوید و بخش عمدهای از کلر آزاد پیش از فرصت اکسیداسیون ذرات معلق، تحت تابش مستقیم اشعه فرابنفش خورشید تبخیر میشود.
کلرزن خطی به لطف شیر تنظیم دبی دقیق خود، اجازه نمیدهد آب مازاد بر نیاز با قرصها برخورد کند. تزریق در لوله دهش باعث میشود کلر مستقیم به لایههای عمقی استخر تزریق شود که همین مکانیزم، مصرف سالانه قرص کلر را تا ۳۰ درصد کاهش داده و هزینههای خرید مواد تصفیه را به میزان چشمگیری کاهش میدهد.
⚙️ از مزایا تا اجرای اصولی:
دستیابی به تمام این مزایا تنها به یک شرط بزرگ وابسته است: رعایت دقیق ترتیب قرارگیری در خط لوله و نصب قطعه حیاتی شیر یکطرفه. در بخش بعد، گامبهگام نقشه لولهکشی و استانداردهای نصب را آموزش میدهیم.
راهنمای گامبهگام نحوه نصب کلرزن خطی در مدار تصفیه
نصب کلرزن خطی اگرچه از نظر لولهکشی فرآیند سادهای به نظر میرسد، اما از نظر هیدرولیکی نیازمند پایبندی به چند اصل مهندسی غیرقابلمذاکره است. هرگونه سهلانگاری در چیدمان قطعات یا حذف متعلقات ایمنی، خطرات سنگینی برای گرانقیمتترین بخشهای تصفیهخانه بهویژه سیستمهای گرمایشی رقم میزند. برای یک اجرای استاندارد، بادوام و ایمن، این ۳ گام کلیدی را بادقت پیادهسازی کنید:

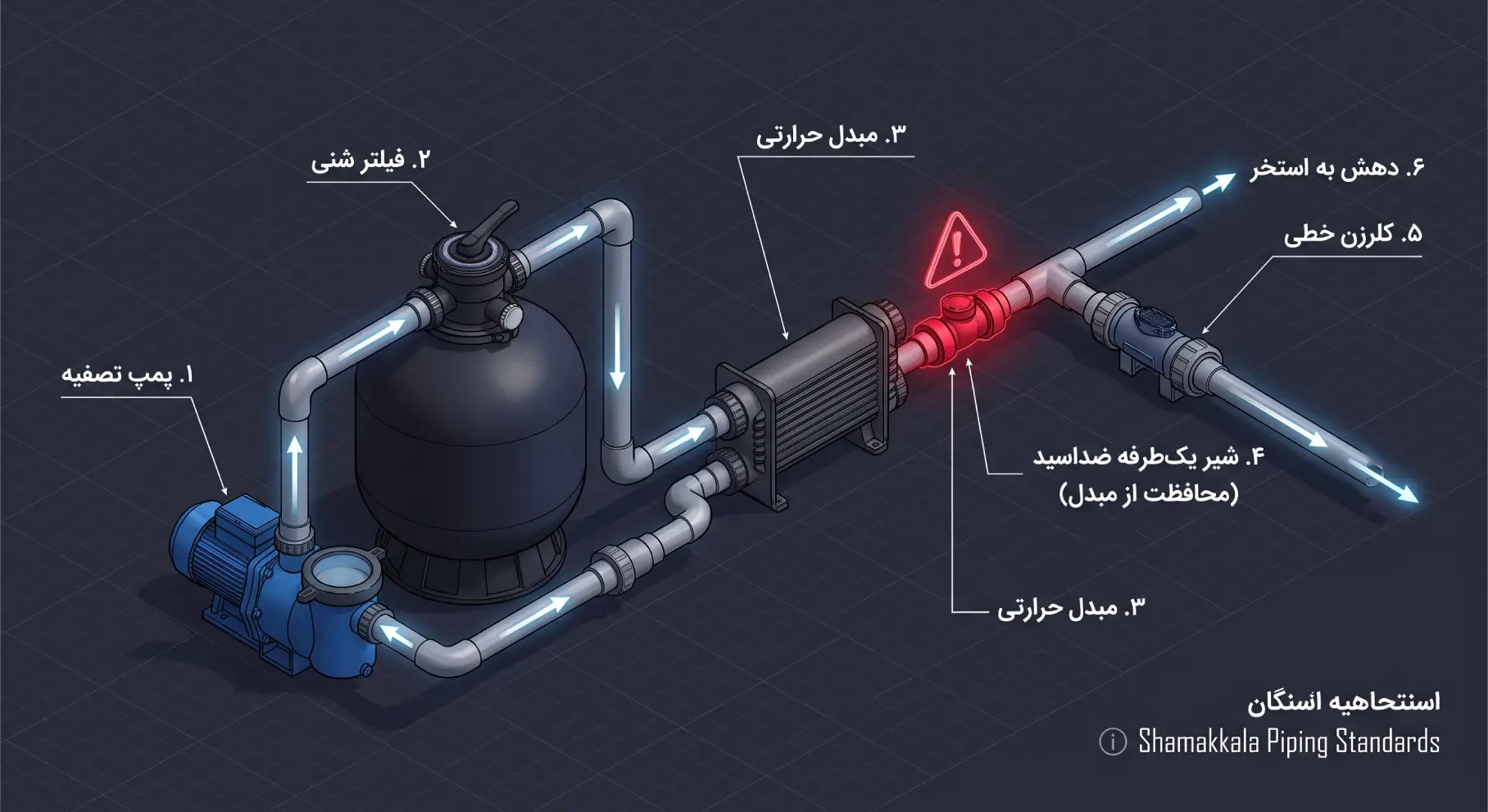

📍 ۱. تعیین جایگاه دقیق نصب (آخرین قطعه مدار پیش از کاسه استخر)
قانون طلایی و تخطیناپذیر تاسیسات استخر این است: کلرزن خطی باید همواره آخرین تجهیز بر روی خط لوله دهش به سمت استخر باشد. این دستگاه تحت هیچ شرایطی نباید پیش از فیلتر شنی، پمپ یا مبدل حرارتی نصب شود.
قرارگیری کلرزن در این نقطه تضمین میکند که آب خروجی با غلظت بالای کلر، پیش از ورود به کاسه استخر با هیچ قطعه حساس، سنسور یا مبدل فلزی برخورد نکرده و مستقیماً در حجم عظیم آب استخر رقیق گردد.
🛡️ ۲. الزام حیاتی نصب شیر یکطرفه مقاوم به اسید (Corrosion-Resistant Check Valve)
هنگامی که پمپ تصفیه خاموش میشود، جریان آب متوقف میگردد؛ اما انحلال قرصهای کلر در محفظه کلرزن به دلیل حضور آب راکد ادامه پیدا میکند. این امر محلولی بسیار اسیدی، سنگین و فوقالعاده متراکم با pH نزدیک به ۲ ایجاد میکند.
بر اساس پدیده نفوذ مولکولی و اختلاف غلظت، این آب کلردار اسیدی تمایل دارد در لوله به سمت عقب حرکت کند (پدیده Back-Siphoning یا جریان معکوس).
⚠️ سوراخ شدن مبدل حرارتی و ابطال گارانتی:
اگر این اسید غلیظ به لولهها یا صفحات استیل و مسی مبدل حرارتی، بویلر یا هیتر برقی نفوذ کند، متالورژی فلز را تخریب کرده و در کمتر از چند هفته موجب نشتی و سوراخ شدن مبدل میشود. به همین دلیل، تمامی تولیدکنندگان تجهیزات گرمایشی تصریح میکنند که عدم نصب شیر یکطرفه ضداسید، گارانتی دستگاه را به کلی باطل میکند.
نکته فنی خرید شیر یکطرفه: از شیرهای یکطرفه چدنی یا برنجی با فنر معمولی استفاده نکنید. حتماً از شیر یکطرفه فنری UPVC با فنر استیل هاستلوی (Hastelloy) یا روکش تفلون و واشر ویتون (Viton) استفاده کنید که در برابر کلر و اسید کاملاً نفوذناپذیر باشد.
🔧 ۳. اصول برش لوله و اتصالات استاندارد با مهرهماسوره UPVC
برای اجرای فیزیکی کلرزن روی خط دهش استخر، مراحل فنی زیر را به ترتیب پیش ببرید:
- تخلیه فشار و بستن شیرها: پمپ تصفیه را خاموش کرده، شیرهای مکش و دهش اصلی موتورخانه را به حالت بسته درآورید تا از تخلیه ناخواسته آب استخر به کف موتورخانه جلوگیری شود.
- اندازهگیری و برش با گردبر یا اره لولهبر: طول کلرزن را همراه با ابعاد مهرهماسورهها محاسبه کنید. تکه متناظر را روی لوله دهش با دقت برش داده و لبههای برش را با سوهان یا سمباده پلیسهگیری و پخزنی کنید تا سطح چسبخور یکنواخت شود.
- استفاده الزامی از دو مهرهماسوره چسبی (True Union): هرگز کلرزن را مستقیماً و به صورت صلب به خط لوله نچسبانید. نصب دو عدد مهرهماسوره UPVC در دو طرف ورودی و خروجی دستگاه این امکان را فراهم میسازد که برای سرویسهای سالانه، شستوشوی رسوبات یا باز کردن کلرزن در فصل سرما، دستگاه را ظرف چند دقیقه و بدون بریدن لولهها از مدار خارج کنید.
- پرایمر، چسب فشار قوی و جهت جریان (Flow Direction): سطوح اتصال را با پرایمر UPVC تمیز و نرم کنید و سپس از چسب فشار قوی باکیفیت استفاده فرمایید. به فلش برجسته نشاندهنده جهت جریان آب (Flow Arrow) روی بدنه کلرزن دقت کنید؛ ورودی دستگاه باید به سمت پمپ/مبدل و خروجی آن به سمت نازلهای استخر جهتگیری شده باشد.
پس از اتمام چسبکاری، حداقل ۲ الی ۴ ساعت (بسته به دمای هوا) صبر کنید تا چسب به گیرایی و پیوند مولکولی کامل برسد؛ سپس سیستم را وارد فاز تست هیدرولیکی کنید.
🚀 گام نهایی؛ از نصب تا بهرهبرداری:
با استقرار اصولی کلرزن و شیر یکطرفه، سیستم آماده آبگیری است. در بخش بعد، پروتکل راهاندازی، هواگیری مخزن و فرمول گامبهگام تنظیم ولوم دبی کلر را آموزش خواهیم داد.
نحوه راهاندازی و تنظیم ولوم کلرزن خطی
پس از اتمام لولهکشی و اطمینان از خشک شدن کامل چسب اتصالات UPVC (حداقل ۲ الی ۴ ساعت در دمای معمول محیط)، نوبت به فاز حساس راهاندازی، شارژ اولیه قرصها و کالیبراسیون هیدرولیکی دستگاه میرسد. تنظیم دقیق کلرزن خطی نیازمند صبوری و پایش منظم است تا به نقطه تعادل شیمیایی پایدار دست پیدا کنید.
⚙️ ۶ گام اصولی برای راهاندازی و شارژ مخزن کلرزن
- خاموش کردن پمپ و صفر کردن فشار: پیش از هر اقدامی، پمپ تصفیه را خاموش کنید و مطمئن شوید گیج مانومتر فیلتر شنی عدد صفر را نشان میدهد. هرگز در مدار تحتفشار اقدام به باز کردن قطعات نکنید.
- تخلیه هوای محبوس و فشار گاز: پیچ یا سوپاپ هواگیری تعبیهشده روی درپوش کلرزن را به آرامی باز کنید تا صدای خروج هوا و افت فشار کامل شنیده شود.
- چیدمان عمودی قرصهای کلر کندسوز: درپوش رزوه را باز کرده و قرصهای کلر ۲۰۰ گرمی (۳ اینچی TCCA) را به صورت عمودی و مرتب، یکی پس از دیگری درون استوانه پلیمری قرار دهید. چینش منظم مانع از گیر کردن قرصها هنگام لغزش ثقلی به سمت کف مخزن میشود.
- بررسی اورینگ و روانکاری با گریس سیلیکون: واشر لاستیکی (O-Ring) شیار دور درپوش را بازبینی کنید تا پوسیدگی، ترک یا ذرات گردوغبار نداشته باشد. سطح اورینگ را منحصراً با گریس بر پایه سیلیکون (Silicone Lubricant) چرب کنید و درپوش را تا انتها سفت ببندید.
- آبگیری و هواگیری نهایی مخزن: پمپ تصفیه را روشن کنید. پیچ هواگیری بالای درپوش همچنان باز بماند تا هوای داخل هوزینگ با ورود آب تخلیه شود. به محض خروج یکنواخت آب از پیچ هواگیری، آن را محکم ببندید.
- تنظیم اولیه ولوم دبی روی نقطه تعادل: ولوم مدرج کنترل جریان را روی درجه میانی (مثلاً درجه ۳ از ۶) قرار دهید تا سیستم فرآیند انحلال کنترلشده را آغاز کند.
هرگز برای روانکاری اورینگ از وازلین، گریسهای معمولی خودرویی یا مشتقات نفتی استفاده نکنید! هیدروکربنهای نفتی ساختار پلیمر لاستیکی اورینگ را تخریب و گشاد کرده و علاوه بر ایجاد نشتی، در تماس مستقیم با گاز کلر بسیار فعال میشوند. تنها روانکننده مجاز، گریسهای سیلیکونی مخصوص تجهیزات استخر است.
🧪 پروتکل کالیبراسیون ۲۴ ساعته با کیت سنجش کلر
رسیدن به عدد بهینه برای پیچ تنظیم، بستگی مستقیم به ساعات کارکرد پمپ در شبانهروز، دمای آب و روباز یا سرپوشیده بودن استخر دارد. برای تنظیم دقیق، دستورالعمل مهندسی زیر را دنبال فرمایید:
اگر بعد از ۲۴ ساعت، کلر آزاد کمتر از ۱ PPM بود:
انحلال کلر برای حجم آب و بار آلودگی فعلی ناکافی است. ولوم را به اندازه یک درجه افزایش دهید (مثلاً از ۳ به ۴) و مجدداً ۲۴ ساعت بعد تست را تکرار کنید تا غلظت وارد محدوده استاندارد شود.
اگر سطح کلر در بازه ۱ الی ۳ PPM تثبیت شد:
سیستم در نقطه کاری ایدهآل (Sweet Spot) قرار دارد. به درجه ولوم دست نزنید؛ آب در شفافترین حالت ضدعفونی شده و چشم و پوست شناگران را آزار نخواهد داد.
اگر سطح کلر از ۳ PPM فراتر رفت:
تزریق ماده بیش از حد نیاز است و ممکن است بوی کلر استشمام شود. ولوم را یک یا نیم درجه به سمت پایین بچرخانید تا سطح انحلال کاهش یابد.
⚠️ ایمنی را شوخی نگیرید:
گاز کلر در فضاهای بسته پتانسیل واکنشهای بسیار شدید و خطرناکی دارد. در بخش پایانی مقاله، هشدارهای ایمنی حیاتی برای جلوگیری از خطرات تنفسی، ممانعت از انفجار شیمیایی و محافظت از کلرزن در سرمای زمستان را مرور میکنیم.

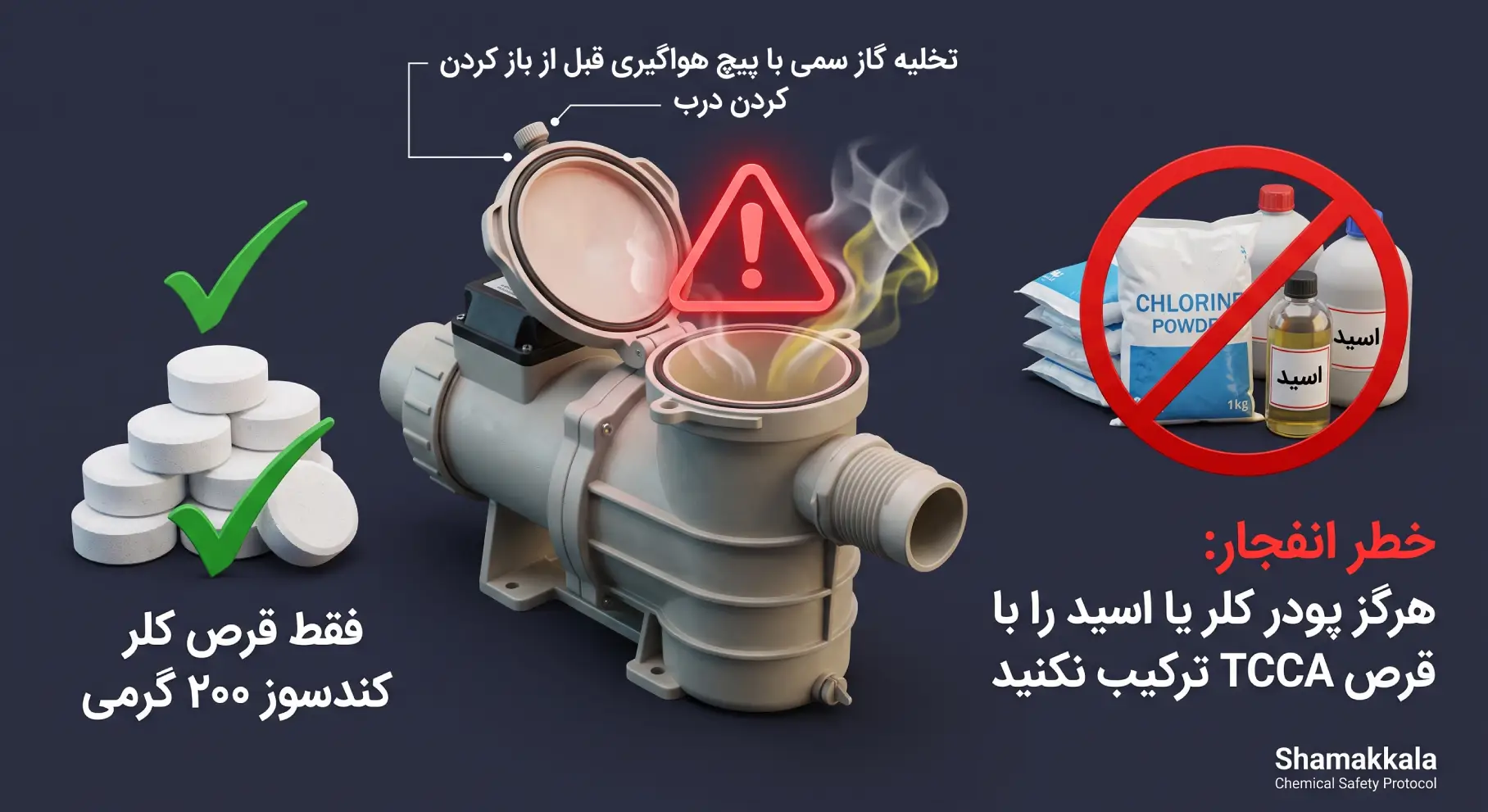

هشدارهای ایمنی بسیار مهم هنگام کار با کلرزن خطی
کلرزن خطی یک ابزار کارآمد و خودکار برای حفظ بهداشت آب است، اما ماهیت فشرده ترکیبات کلر ایجاب میکند که اپراتور یا مالک استخر، پروتکلهای ایمنی را با وسواس کامل رعایت کند. بیتوجهی به رفتارهای شیمیایی گاز کلر در محیطهای بسته میتواند خسارات جانی جبرانناپذیر یا تخریب کامل قطعات موتورخانه را در پی داشته باشد. رعایت این ۳ اصل حیاتی، متضمن سلامت شما و دوام تجهیزات است:
💥 ۱. خطر شدید انفجار ناشی از اختلاط مواد شیمیایی ناسازگار
مخزن کلرزنهای خطی منحصراً برای استفاده از قرصهای کندسوز تریکلروایزوسیانوریک اسید (TCCA) طراحی شده است. هرگز پودر کلر، کلر مایع (هیپوکلریت سدیم)، هیپوکلریت کلسیم (شوک کلر) یا اسیدهای تنظیمکننده pH را داخل هوزینگ نریزید.
ترکیب ترکیبات هیپوکلریتی با قرصهای تریکلرو در محیط بسته کلرزن، واکنش زنجیرهای فوقالعاده سریعی ایجاد میکند که حرارت و گازهای تحتفشار نیتروژن تریکلرید آزاد میسازد. این پدیده منجر به ترکیدن فیزیکی محفظه، پرتاب ترکشهای پلیمری و انفجار شدید در فضای موتورخانه میشود.
☣️ ۲. استنشاق گاز سمی کلر هنگام باز کردن درپوش سیلندر
در مدتزمان کارکرد سیستم، گاز کلر خالص با غلظت کشنده در فضای خالی بالای مخزن جمع میشود. پیش از باز کردن درپوش، حتماً پمپ تصفیه را خاموش کرده، پیچ تخلیه هوا را باز کنید و چند دقیقه اجازه دهید جریان هوای موتورخانه گازهای محبوس را تهویه کند.
هنگام چرخاندن رزوه درپوش، سر و صورت خود را با فاصله از دهانه مخزن نگه دارید و هرگز به صورت مستقیم به داخل استوانه نگاه نکنید. استنشاق ناگهانی توده گاز کلر سبب سوختگی بافت مجاری تنفسی، سرفههای شدید و تحریک قرنیه چشم خواهد شد.
❄️ ۳. پروتکل زمستانگذرانی (Winterizing) و جلوگیری از ترکیدگی در اثر یخبندان
با پایان فصل گرما و خاموش شدن استخرهای روباز، آب راکد موجود در کف کلرزن به دلیل سرمای شدید زمستان یخ میزند. انبساط حجمی یخ نیرویی بسیار مهلک دارد که به سادگی بدنه پلیمری تقویتشده دستگاه را از خط قالب دچار شکاف و ترک دائمی میکند.
در پاییز، قرصهای حلنشده باقیمانده را با دستکش از مخزن خارج کرده و در ظرف خشک در بسته نگهداری کنید. سپس پیچ تخلیه تعبیهشده در انتهای مخزن را باز کرده تا تمام آب کلردار تخلیه شود؛ یا در صورت نصب مهرهماسوره، دستگاه را به طور کامل باز کرده و در محیط سرپوشیده انبار نمایید.
🛡️
انتخاب ظرفیت مناسب کلرزن خطی، تطبیق با سایز لولههای دهش و تجهیز سیستم به شیرهای یکطرفه مقاوم به اسید، گامهایی اساسی برای داشتن آبی پاکیزه و حفظ سرمایهگذاری تاسیساتی شماست. اگر در انتخاب مدل سازگار با حجم کاسه استخر یا روش نصب در موتورخانه سوالی دارید، کارشناسان فنی شمعک کالا همواره آماده ارائه مشاوره دقیق و تامین قطعات اصلی هستند.
“«در کلیه سیستمهای سیرکولاسیون مدار بسته استخر که از تزریقکنندههای قرص تریکلرو بهره میبرند، محفظه کلرزن باید همواره در پاییندستترین نقطه جریان نسبت به مبدلهای حرارتی، پکیجها و هیترها مستقر شود. نصب یک شیر خودکار یکطرفه مجهز به سیت پلیمری و فنر ضدخوردگی در حدفاصل دستگاه گرمایش و کلرزن اجباری است تا از انتشار معکوس آب غلیظ اسیدی در فاز خاموشی پمپ و متلاشی شدن کویلهای فلزی ممانعت به عمل آید.»
🏡
بررسی یک سناریوی واقعی؛ چطور انداختن قرص در اسکیمر مبدل استیل ۳۰ میلیون تومانی ویلای لواسان را ذوب کرد؟
اوایل تابستان، کارفرمای یک ویلای شخصی در لواسان با کارشناسان شمعک کالا تماس گرفت و از افت دمای مداوم آب استخر و خروج آب زنگزده کدر شکایت داشت. استخر مجهز به یک مبدل حرارتی استیل ۸۰ کیلووات بود که کمتر از شش ماه از نصب آن میگذشت؛ اما آزمایش فشار نشان داد تیوبهای داخلی مبدل سوراخ شده و آب استخر مستقیماً با مدار آب گرم موتورخانه قاطی میشود.
🔍 عارضهیابی فنی مهندسان شمعک کالا:
- شناسایی ریشه فاجعه: باغبان ویلا برای سهولت کار، هر هفته ۳ عدد قرص کلر ۲۰۰ گرمی را مستقیماً داخل سبد اسکیمر میانداخت. در طول شب که پمپ تصفیه به مدت ۱۲ ساعت خاموش بود، این قرصها در آب راکد کاسه اسکیمر حل شده و مایعی فوقاسیدی با pH حدود ۱.۸ و کلر آزاد بالای ۵۰ پیپیام تولید میکردند.
- ضربه اول هنگام استارت پمپ: هر روز صبح با روشن شدن تایمر پمپ، این حجم از اسید خالص و کلر متراکم بدون رقیق شدن، مستقیماً از پروانه پمپ و سپس از فیلتر شنی رد شده و وارد لولههای استیل مبدل میشد؛ فلز استیل ۳۰۴ در برابر چنین شوک اسیدی مداومی متلاشی شده بود.
- اقدام اصلاحی تیم شمعک کالا: پس از تعویض ناگزیر مبدل حرارتی، روش ضدعفونی به طور ریشهای دگرگون شد: یک دستگاه کلرزن خطی به همراه شیر خودکار یکطرفه تفلونی در انتهای خط دهش (پس از مبدل) نصب گردید. اکنون با گذشت بیش از دو سال، نهتنها قطعات موتورخانه بدون کوچکترین زنگزدگی کار میکنند، بلکه غلظت کلر آزاد کاسه استخر روی ۲ پیپیام کاملاً پایدار مانده است.
نتیجه بازبینی مهندسی: هزینه خرید یک کلرزن خطی استاندارد کمتر از یکدهم قیمت یک مبدل حرارتی است؛ تجهیزات خود را قربانی روشهای سنتی نکنید.
سوالات متداول درباره عملکرد، نحوه نصب و نگهداری کلرزن خطی استخر
Q: آیا میتوان از پودر کلر یا قرصهای متفرقه در کلرزن خطی استفاده کرد؟
خیر، مطلقاً نباید از پودر کلر، کلر مایع یا قرصهای هیپوکلریت کلسیم استفاده کرد. این دستگاهها منحصراً برای قرصهای کندسوز ۳ اینچی (۲۰۰ گرمی) تریکلروایزوسیانوریک اسید (TCCA) ساخته شدهاند. ترکیب مواد شیمیایی مختلف در محیط بسته کلرزن خطر انفجار حرارتی به همراه دارد.
Q: چرا نصب شیر یکطرفه قبل از کلرزن خطی الزامی است؟
هنگامی که پمپ تصفیه خاموش است، آب داخل کلرزن به محلولی فوقالعاده اسیدی تبدیل میشود. شیر یکطرفه مانع از بازگشت معکوس این اسید غلیظ به سمت مبدل حرارتی، هیتر و پمپ شده و از سوراخ شدن قطعات فلزی موتورخانه محافظت میکند.
Q: تفاوت کلرزن خطی (In-Line) با آفلاین (Off-Line) در چیست؟
کلرزن خطی مستقیماً روی لوله اصلی دهش چسبانده میشود و راندمان بالاتر و استهلاک کمتری دارد (مناسب استخرهای نوساز). کلرزن آفلاین روی دیوار یا کف نصب شده و با دو رشته شلنگ به لوله وصل میشود (مناسب موتورخانههای متراکم و از قبل اجراشده).
Q: هر چند وقت یکبار باید مخزن کلرزن خطی را شارژ کرد؟
بسته به گنجایش مخزن (معمولاً ۳ تا ۹ قرص)، حجم استخر و ساعات روشن بودن پمپ، با هر بار شارژ کامل، دستگاه بین ۲ الی ۴ هفته آب را به صورت خودکار ضدعفونی میکند و نیازی به سرکشی روزانه ندارد.
Q: هنگام باز کردن درپوش کلرزن برای شارژ مجدد چه نکتهای را باید رعایت کرد؟
ابتدا پمپ را خاموش کنید و پیچ هواگیری روی درب را باز کنید تا گازهای محبوس خارج شوند. هنگام باز کردن درپوش، صورت خود را دور نگه دارید تا گاز سمی کلر وارد ریهها نشود و هرگز با دستان خیس به قرصها دست نزنید.
