دیگ آبگرم چدنی MI3 سری S90 از 4 تا 8 پره

قیمت اصلی: 541,857,800 ریال بود.قیمت فعلی: 476,834,864 ریال.

دیگ آبگرم چدنی S90 از شرکت لوله و ماشین سازی ایران – MI3؛ دیگ چدنی مناسب برای موتورخانه ساختمان های مسکونی، همچنین این دیگ آبگرم MI3 دارای 5 سال گارانتی و خدمات پس از فروش از طرف شرکت لوله و ماشین سازی ایران می باشد.

  • ظرفیت حرارتی: 44400 تا 88800 کیلوکالری
  • فشار کاری: 4 بار
  • تعداد پره: قابل سفارش با 4 تا 8 پره.

جهت ثبت سفارش و استعلام قیمت نسخه دیگ چدنی بدون پنل، با ما تماس بگیرید.

برند

لوله و ماشین سازی ایران MI3

کشور سازنده

ایران

نوع دیگ

چدنی پره ای ماژولار

کاربری ارتفاع ساختمان

مناسب برای ساختمان های تا ۱۰ الی ۱۲ طبقه

متریال بدنه

آلیاژ چدن داکتیل نشکن مقاوم در برابر شوک حرارتی و خوردگی شیمیایی

عایق کاری بدنه

پشم سنگ یا پشم شیشه متراکم به همراه روکش فلزی با رنگ پودری الکترواستاتیک

سوخت مصرفی مشعل سازگار

گاز طبیعی و گازوئیل

قابلیت اتصال به تجهیزات جانبی

سازگار با مخازن کویل دار و مبدل های حرارتی صفحه ای جهت تامین آبگرم بهداشتی

قیمت اصلی: 541,857,800 ریال بود.قیمت فعلی: 476,834,864 ریال.
توضیحات

طراحی و اجرای موتورخانه‌های حرارت مرکزی در پروژه‌های مسکونی میان‌مرتبه، ساختمان‌های اداری، ویلاهای شخصی و فضاهای اقامتی همواره بر مدار انتخاب تجهیزاتی می‌چرخد که میان مقاومت در برابر خوردگی، سهولت تعمیرات، راندمان مصرف سوخت و قابلیت انطباق با ابعاد فیزیکی موتورخانه، توازن دقیقی ایجاد کنند. در پروژه‌های با ظرفیت متوسط، به‌کارگیری بویلرهای فولادی حجیم نه از لحاظ افت فشارهای هیدرولیکی توجیه اقتصادی دارد و نه از زاویه حمل و جابه‌جایی در راه‌پله‌ها و فضاهای فشرده زیرزمین منطقی به نظر می‌رسد.

دیگ آبگرم چدنی شرکت لوله و ماشین‌سازی ایران سری اس نود با ساختار ماژولار از ۴ تا ۸ پره، یکی از شناخته‌شده‌ترین و مهندسی‌ترین پاسخ‌ها به نیازهای حرارتی پروژه‌های میان‌مقیاس ساختمانی است. این سری با بهره‌گیری از آلیاژ چدن نشکن مرغوب، توان حرارتی مناسب و طراحی هیدرولیکی ویژه، استاندارد مطمئنی برای تامین هم‌زمان گرمایش مطبوع محیطی و بار آبگرم مصرفی به شمار می‌رود. در این گزارش تحلیلی، دپارتمان مهندسی و تاسیسات شمعک کالا مشخصات ساختاری، ابعاد مکانیکی، رفتار ترمودینامیکی و نحوه انتخاب بهینه ظرفیت‌های این سری را مورد تحلیل دقیق قرار داده است.

⚙️ تحلیل بصری، کیفیت متالورژیکی و معماری فیزیکی بدنه

نگاهی عمیق به جزئیات در تصویر محصول، رویکرد متالورژیکی و مهندسی ساخت این بویلر پره‌ای را آشکار می‌سازد. طراحی این بویلر به‌گونه‌ای پیاده‌سازی شده که بالاترین سطح ایمنی، دوام در برابر تنش‌های کششی و فشاری و آسایش در زمان سرویس را به اپراتور تاسیسات هدیه دهد:

🛡️ ریخته‌گری تخصصی چدن خاکستری و داکتیل مقاوم

اصلی‌ترین نقطه اتکای دیگ سری اس نود، جنس پره‌های آن است. پره‌های این دیگ از آلیاژ چدن داکتیل با ساختار گرافیتی بهینه‌شده تولید می‌شوند:

  • تاب‌آوری در برابر شوک‌های دمایی: جریان رفت و برگشت آب در موتورخانه همواره با افت و خیز ناگهانی دما همراه است؛ به‌ویژه در ساعات آغازین صبح که مدار پس از خاموشی مجدداً زیر بار می‌رود. چقرمگی ساختاری این آلیاژ مانع از ایجاد ترک‌های ریز ناشی از شوک حرارتی می‌شود.
  • مقاومت در برابر فرسایش شیمیایی و رسوبات: آب‌های لوله‌کشی در اکثر شهرهای ایران دارای املاح سنگین کربنات کلسیم و منیزیم هستند. سطح فشرده چدن پره‌ها مقاومت فوق‌العاده‌ای در برابر تشکیل کانون‌های اکسیداسیون و خوردگی حفره‌ای دارد و در مقایسه با فولاد ساده، ماندگاری به مراتب بالاتری در برابر گازهای اسیدی ناشی از احتراق سوخت نشان می‌دهد.

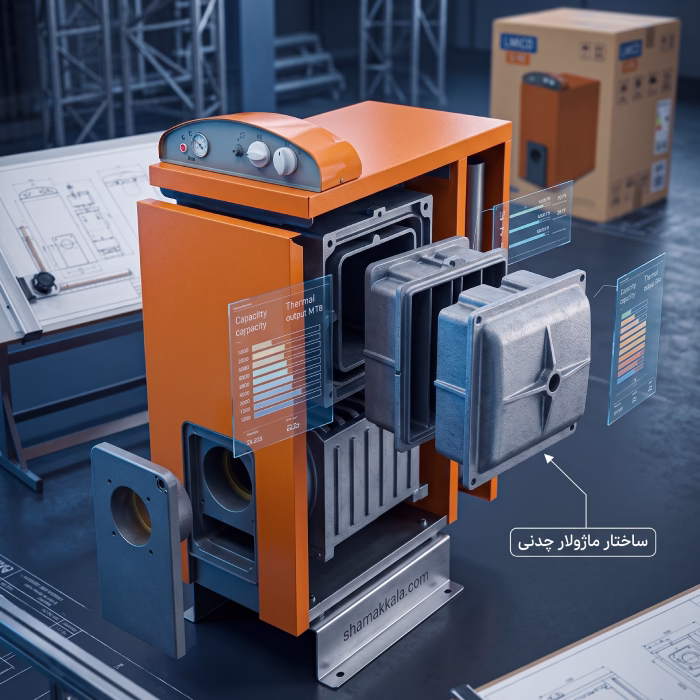

🚪 ساختار پره‌ای تفکیک‌پذیر؛ امتیاز بی‌رقیب در انتقال به موتورخانه

همان‌طور که در تصویر محصول دیده می‌شود، این تجهیز مجموعه‌ای از پره‌های جلویی، عقبی و پره‌های میانی است. این ساختار ماژولار بزرگ‌ترین دغدغه مجریان تاسیسات یعنی انتقال تجهیزات سنگین به زیرزمین‌های عمیق با راه‌پله‌های باریک را مرتفع می‌کند. پره‌ها به صورت بسته‌بندی مجزا تا پای فونداسیون حمل شده و در محل، به کمک بوشن‌های مخروطی دقیق و آب‌بندی مطمئن به یکدیگر متصل می‌گردند.

🧥 عایق‌بندی حرارتی و پوشش کاور الکترواستاتیک

در نمای ظاهری و بدنه خارجی که در تصویر محصول مشهود است، کاور فلزی با پوشش رنگ پودری الکترواستاتیک کوره، لایه‌ای از عایق حرارتی پشم شیشه یا پشم سنگ متراکم را در بر گرفته است. این معماری مهندسی:

  • اتلاف حرارتی دیواره‌ها از طریق تشعشع به هوای موتورخانه را مهار می‌کند.
  • دمای بدنه بیرونی را در بازه‌ای ایمن نگه می‌دارد تا از سوختگی دست تکنسین‌ها جلوگیری شود.
  • بازده حرارتی نهایی محفظه احتراق را به طرز چشمگیری ارتقا می‌بخشد.

🔬 بررسی ترمودینامیکی و گذرگاه‌های شعله و دود

راندمان حرارتی بالا در دیگ‌های پره‌ای، نتیجه هدایت هوشمندانه جریان گازهای داغ در طول پره‌هاست. در سری اس نود، محفظه احتراق و شیارهای هدایت دود به‌گونه‌ای جانمایی شده‌اند که بالاترین سطح انتقال حرارت جابه‌جایی و تشعشعی محقق گردد:

🔥 جریان تبادل گرما در مقطع پره‌های سری اس نود
محفظه احتراق مرکزی
پرتوگیری مستقیم از شعله مشعل در لبه‌های کویل
⬇️
شیارهای بالایی پره‌ها
حرکت سیال گازهای داغ در گذرگاه‌های ثانویه
⬇️
برخورد با فین‌های چدنی
جذب انباشت گرمایی پیش از ورود به داکت دودکش
⬇️
💨 خروج روان گازهای احتراق با کمترین اتلاف

🎯 ۱. محفظه احتراق استاندارد با عمق متناسب

قطر محفظه احتراق در سری اس نود طوری در نظر گرفته شده که شعله انواع مشعل‌های گازسوز و گازوئیل‌سوز استاندارد بدون برخورد با جداره جانبی پره‌ها در مرکز محفظه تشکیل شود. این مشخصه مانع از دوده زدن زودهنگام دیواره‌ها و مانع از شوک حرارتی موضعی در نقطه‌ای خاص از پره می‌گردد.

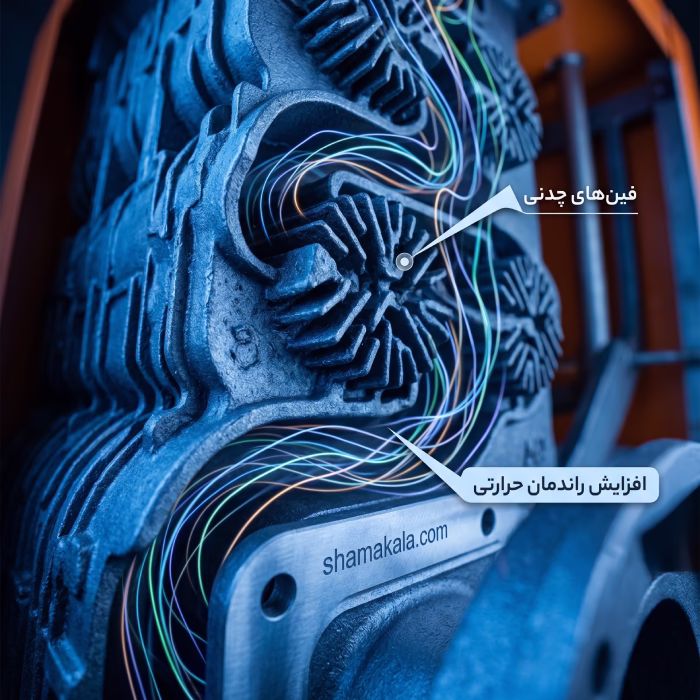

♨️ ۲. گذرگاه‌های مجهز به خارهای ریخته‌گری

در قسمت بالایی محفظه احتراق، زبانه پره‌ها به شکل فین‌های برجسته در هم تنیده شده‌اند. این ناهمواری‌های هندسی باعث شکستن لایه مرزی دود شده و جریان را به حرکت متلاطم وادار می‌کنند. تلاطم بیشتر به معنای تماس طولانی‌تر و کامل‌تر گازهای محترق‌شده با بدنه حامل آب و در نتیجه افزایش چشمگیر ضریب انتقال حرارت است.

📊 جدول مقایسه مشخصات فنی دیگ چدنی سری اس نود از ۴ تا ۸ پره

برای برآورد دقیق بارهای تاسیساتی و انتخاب صحیح ابعاد موتورخانه، مشخصات فنی تفکیکی این سری در جدول زیر گردآوری شده است:

مدل پره‌ایتوان حرارتی نامی (کیلووات)توان حرارتی نامی (کیلوکالری بر ساعت)حجم آبگیری بویلر (لیتر)طول بدنه دیگ (میلی‌متر)ابعاد تقریبی دهانه مشعل (میلی‌متر)وزن تقریبی خالص (کیلوگرم)
۴ پرهحدود ۳۵ تا ۴۰حدود ۳۰,۰۰۰ تا ۳۵,۰۰۰۳۵ تا ۴۵۵۵۰ تا ۶۰۰۱۳۰ تا ۱۵۰۲۱۰ تا ۲۴۰
۵ پرهحدود ۴۵ تا ۵۰حدود ۳۸,۰۰۰ تا ۴۵,۰۰۰۴۵ تا ۵۵۶۵۰ تا ۷۰۰۱۳۰ تا ۱۵۰۲۵۰ تا ۲۸۰
۶ پرهحدود ۶۰ تا ۷۰حدود ۵۲,۰۰۰ تا ۶۰,۰۰۰۵۵ تا ۶۵۷۵۰ تا ۸۰۰۱۳۰ تا ۱۵۰۲۹۰ تا ۳۲۰
۷ پرهحدود ۷۵ تا ۸۵حدود ۶۵,۰۰۰ تا ۷۵,۰۰۰۶۵ تا ۷۵۸۵۰ تا ۹۰۰۱۳۰ تا ۱۵۰۳۳۰ تا ۳۶۰
۸ پرهحدود ۹۰ تا ۱۰۰حدود ۸۰,۰۰۰ تا ۹۰,۰۰۰۷۵ تا ۸۵۹۵۰ تا ۱۰۰۰۱۳۰ تا ۱۵۰۳۷۰ تا ۴۱۰

📌 توضیح فنی کارشناسان شمعک کالا: این دیگ‌ها با فشار کاری استاندارد ۴ بار طراحی شده‌اند که هد استاتیکی معادل ۴۰ متر ستون آب را فراهم می‌سازد؛ از این رو برای پروژه‌های ساختمانی تا حداکثر ۱۰ تا ۱۲ طبقه گزینه‌ای استاندارد و ایمن به شمار می‌روند.

📐 راهنمای جامع انتخاب ظرفیت و محاسبه متراژ بر اساس تعداد پره

ماهیت متغیر این محصول (امکان انتخاب از ۴ تا ۸ پره) به مهندسان و مجریان پروژه امکان می‌دهد که دقیقاً بر اساس برآورد بار حرارتی ساختمان، مدل متناسب را بدون صرف هزینه اضافی انتخاب کنند. مهندسان تاسیسات شمعک کالا الگوی زیر را برای محاسبه ظرفیت پیشنهاد می‌کنند:

📋 دستورالعمل انتخاب پره متناسب با زیربنا
🏡 مدل‌های ۴ و ۵ پره (۳۰,۰۰۰ تا ۴۵,۰۰۰ کیلوکالری)
  • زیربنا: ۲۰۰ تا ۴۰۰ مترمربع
  • ویلاها و ساختمان‌های ۲ تا ۳ طبقه
  • پمپ سیرکولاتور خطی سایز ۱ تا ۱.۲۵ اینچ
🏢 مدل‌های ۶ تا ۸ پره (۵۰,۰۰۰ تا ۹۰,۰۰۰ کیلوکالری)
  • زیربنا: ۴۵۰ تا ۸۵۰ مترمربع
  • مجتمع‌های ۴ تا ۸ واحدی متوسط
  • پمپ سیرکولاتور سایز ۱.۵ تا ۲ اینچ

🏡 ۱. انتخاب مدل‌های ۴ و ۵ پره (ویلاها و سازه‌های تا ۴۰۰ مترمربع)

  • زیربنای تحت پوشش: ۲۰۰ تا ۴۰۰ مترمربع بنای مفید در مناطق معتدل و سردسیر.
  • کاربری پیشنهادی: ویلاهای دوبلکس شخصی، ساختمان‌های دو تا سه طبقه تک‌واحدی، یا تامین گرمایش استخرهای سرپوشیده تفریحی کوچک.
  • هماهنگی با مشعل: مشعل‌های گازی خطی با ظرفیت دمندگی پایین تا متوسط (تا ۵۰,۰۰۰ کیلوکالری بر ساعت) بهترین عملکرد و آرام‌ترین صدای احتراق را در این مدل‌ها تولید می‌کنند.

🏢 ۲. انتخاب مدل‌های ۶ و ۷ پره (آپارتمان‌های ۴ تا ۶ واحدی)

  • زیربنای تحت پوشش: ۴۰۰ تا ۶۵۰ مترمربع بنای مفید.
  • کاربری پیشنهادی: آپارتمان‌های مسکونی ۴ تا ۶ واحدی با بار هم‌زمان تامین گرمایش شوفاژها یا فن‌کویل‌ها و آبگرم بهداشتی مخازن کویل‌دار.
  • ملاحظات هیدرولیکی: دبی جریان پمپ سیرکولاتور باید به‌گونه‌ای تنظیم شود که افت فشار در مقطع پره‌ها موجب کاهش سرعت گردش آب در رادیاتورهای بالاترین طبقه نشود.

🏬 ۳. انتخاب مدل ۸ پره (پروژه‌های تا ۸۵۰ مترمربع)

  • زیربنای تحت پوشش: ۶۵۰ تا ۸۵۰ مترمربع زیربنای گرمایشی.
  • کاربری پیشنهادی: مجتمع‌های مسکونی با تراکم بالاتر، ساختمان‌های اداری چندطبقه با تردد پرسنل و کارگاه‌های خدماتی نیازمند آبگرم پیوسته.
  • ملاحظات مشعل: استفاده از مشعل‌های گازی با توان ۸۰,۰۰۰ تا ۱۰۰,۰۰۰ کیلوکالری با رله کنترل استاندارد، ضامن کارکرد منظم و بدون لرزش کوره در این مدل خواهد بود.

💧 همگام‌سازی با مخازن کویل‌دار و مبدل‌های حرارتی صفحه‌ای

دیگ آبگرم چدنی سری اس نود علاوه بر وظیفه گرمایش رادیاتورها و فن‌کویل‌ها، عملکردی بی‌نظیر در مدار تولید آبگرم مصرفی بهداشتی دارد. آبگرم خروجی از بویلر می‌تواند مستقیماً به کویل‌های مسی مخزن کویل‌دار یا مبدل صفحه‌ای هدایت گردد:

  • سازگاری بالا با آب ورودی سخت: در مناطق با املاح بالا، اگر آب مستقیماً داخل بویلر گرم شود رسوب زیادی تولید می‌کند؛ اما در ساختار مدار بسته این دیگ، آب دیگ تنها نقش واسطه انتقال حرارت را دارد و با چرخش مداوم در کویل مسی منبع آبگرم، خطر ته‌نشینی املاح در داخل پره‌های چدنی به صفر میل می‌کند.
  • پاسخگویی به پیک مصرف هم‌زمان: حجم ذخیره آب درون پره‌های اس نود به عنوان یک بافر حرارتی قدرتمند عمل می‌کند و در زمان باز شدن ناگهانی چندین دوش آب در ساختمان، از افت ناگهانی دمای آبگرم خروجی پیشگیری می‌نماید.

⚖️ ارزیابی مزایا و محدودیت‌های عملیاتی (تحلیل منصفانه)

یک مشاوره مهندسی معتبر در حوزه تاسیسات همواره مستلزم دیدن نقاط قوت در کنار الزامات اجرایی است:

🌟 نقاط قوت ممتاز

  • هزینه نگهداری بسیار پایین: در صورت خرابی یک پره به دلیل یخ‌زدگی یا خطای فاحش، تنها همان پره میانی تعویض می‌شود و کل سیستم از مدار خارج نخواهد شد.
  • عمر بهره‌برداری طولانی: آلیاژ چدن در برابر پوسیدگی رطوبتی موتورخانه مقاوم است و طول عمری بین ۱۵ تا ۲۵ سال را در صورت بهره‌برداری اصولی ارائه می‌دهد.
  • سهولت حمل‌ونقل: کاهش شدید هزینه‌های نیروی انسانی برای بارگیری و انتقال به فضاهای بسته زیرزمین نسبت به بویلرهای فولادی یکپارچه.
  • قابلیت ارتقای ظرفیت: در صورتی که در آینده متراژی به بنا اضافه شود، با باز کردن دیگ و افزودن پره میانی (تا سقف مجاز مدل) می‌توان ظرفیت حرارتی را بدون تعویض کلی دستگاه افزایش داد.

⚠️ پیش‌نیازها و محدودیت‌های اجرایی

  • محدودیت در ارتفاع سازه (فشار کاری ۴ بار): این سری برای سازه‌های بلندمرتبه و برج‌های بالای ۳۵ تا ۴۰ متر مناسب نیست و در چنین پروژه‌هایی باید به سراغ سری‌های فشارقوی‌تر مانند هایپر یا بویلرهای فولادی رفت.
  • حساسیت به هواگیری و بی‌آب کار کردن: چدن ساختاری سخت اما شکننده دارد؛ اگر پمپ‌ها خاموش شوند و دیگ بدون آب حرارت ببیند و سپس ناگهان آب سرد وارد آن شود، احتمال شکستگی پره قطعی است. تعبیه سیستم کنترل سطح آب و ترموستات حد ایمنی برای این بویلرها الزامی است.

🛠️ نکات کلیدی در نصب و راه‌اندازی مهندسی

متخصصان تاسیسات شمعک کالا اجرای دستورالعمل‌های زیر را در پروژه‌ها ضامن سلامت مادام‌العمر دستگاه می‌دانند:

  1. مونتاژ دقیق پره‌ها با ابزار استاندارد: دیگ چدنی باید توسط تکنسین ماهر و با استفاده از دستگاه دیگ‌جمع‌کن استاندارد جمع‌آوری شود. ضربه زدن نامتقارن با پتک یا کشیدن بیش از حد مهره‌ها می‌تواند تنش پسماند خطرناکی در نشیمنگاه پره‌ها ایجاد کند.
  2. استفاده از خمیر دیگ نسوز و طناب نسوز: درزبندی بین پره‌ها با خمیر سیلیکونی نسوز مخصوص و درزبندی دریچه با طناب نسوز سرامیکی باید به طور کامل انجام پذیرد تا گازهای حاصل از احتراق به فضای موتورخانه نشت نکنند.

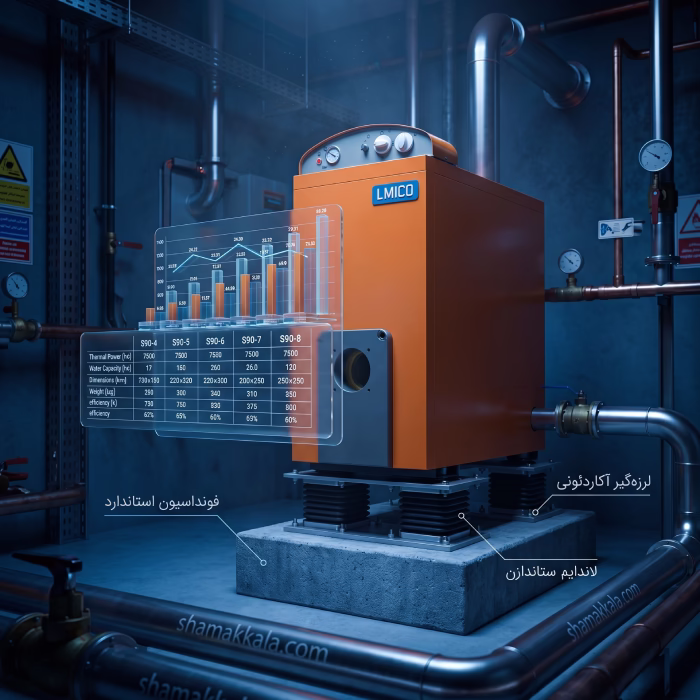

  3. تراز بودن فونداسیون بتنی: بویلر باید بر روی یک فونداسیون بتنی به ارتفاع حداقل ۱۰ تا ۱۵ سانتی‌متر از کف تمام‌شده موتورخانه مستقر گردد تا از غوطه‌ور شدن پایه دیگ در آب‌های حاصل از شست‌وشو یا تخلیه درین جلوگیری شود.
  4. تعبیه لرزه‌گیرهای آکاردئونی و فلنجی: در مسیر ورودی و خروجی لوله‌های رفت و برگشت به دیگ، نصب لرزه‌گیرهای استاندارد لاستیکی یا آکاردئونی به منظور خنثی‌سازی ارتعاشات الکتروپمپ‌های سیرکولاتور توصیه می‌شود.

🎯 کلام پایانی و جایگاه خرید از شمعک کالا

دیگ آبگرم چدنی ام آی تری سری اس نود از ۴ تا ۸ پره، گزینه‌ای آزموده‌شده، به‌صرفه و به لحاظ مهندسی بسیار قابل اتکا برای تمامی ساختمان‌های مسکونی و اداری با متراژ کم تا متوسط است. قابلیت تعمیر آسان، دسترسی فراوان به پره‌های یدکی و سازگاری کامل با اقلیم ایران، این محصول را به ستون اصلی تاسیسات حرارت مرکزی تبدیل کرده است.

مجموعه تخصصی شمعک کالا با سال‌ها سابقه درخشان در تحلیل، تامین و تجهیز تخصصی تاسیسات سرمایشی و گرمایشی ساختمانی، این محصول را همراه با گارانتی رسمی شرکت لوله و ماشین‌سازی ایران، ضمانت اصالت فیزیکی قطعات و مشاوره رایگان محاسبات بار حرارتی به جامعه پیمانکاران، مهندسان تاسیسات و خریداران محترم در سراسر کشور عرضه می‌دارد. جهت محاسبه دقیق بارهای اتلافی ساختمان خود و انتخاب دقیق تعداد پره‌ها، هم‌اکنون می‌توانید با کارشناسان ارشد فنی شمعک کالا ارتباط برقرار فرمایید.

مشخصات فنی
برند

لوله و ماشین سازی ایران MI3

کشور سازنده

ایران

نوع دیگ

چدنی پره ای ماژولار

کاربری ارتفاع ساختمان

مناسب برای ساختمان های تا ۱۰ الی ۱۲ طبقه

متریال بدنه

آلیاژ چدن داکتیل نشکن مقاوم در برابر شوک حرارتی و خوردگی شیمیایی

عایق کاری بدنه

پشم سنگ یا پشم شیشه متراکم به همراه روکش فلزی با رنگ پودری الکترواستاتیک

سوخت مصرفی مشعل سازگار

گاز طبیعی و گازوئیل

قابلیت اتصال به تجهیزات جانبی

سازگار با مخازن کویل دار و مبدل های حرارتی صفحه ای جهت تامین آبگرم بهداشتی
