هوا ساز تک فن تهویه سایز 70

مشخصات عمومی هوا ساز تک فن تهویه سایز 70

ساختار بدنه

 ساختار بدنه هوا ساز تک فن تهویه سایز 70 بدین صورت است که ، تمـام پنل‌هـای خارجـی از ورق گالوانیـزه بـا کیفیـت مناسـب می‌باشـند.

بدنـه از ورق گالوانیـزه گـرم و پروفیل‌هـا از آلومنیـوم اکسـترود شـده سـاخته می‌شـوند. درهـا و پنل‌هــا، قابلیــت نصــب روی تمــام سکشــن‌ها را دارنــد.

آب بنــدی بیــن پنل‌هــا و فریم‌هــا توســط لاســتیک‌های درزبنــد بــدون ســیلیکون انجــام می‌گیـرد.

همچنیـن سـطح خارجـی جهـت محافظـت بیشـتر توسـط رنـگ اپوکسـی محافظـت می‌گردد.

عــایــق

 عایق تک لایه (استاندارد)

عایـق اسـتاندارد از ورق پیـش سـاخته پلـی اورتـان بـه ضخامـت 3/4inch و چگالـی 2.5ib/ft³ کـه بـا فویـل آلومنیومـی پوشـیده شـده تشـکیل شـده اسـت.

ضخامـت ورق گالوانیـزه گـرم خارجـی 16gauge می‌باشـد.

عایق دو لایه

بـه صـورت عایق‌هـای پشـم سـنگ بـه چگالـی 7.5ib/ft³ و پلـی اورتـان بـه چگالـی 2.5ib/ft³ بـا ضخامـت ورق گالوانیـزه گـرم  20gauge بـرای تمـام قسـمت‌ها بـا ضخامـت عایـق 1inch و 2inch در دسـترس هسـتند.

قسمت فن

ایـن قسـمت، از فـن گریـز از مرکـز بـا ورودی دوبـل و پروانه‌هایـی با تیغه فوروارد، بکوارد و ایرفویل تشـکیل شـده اسـت کـه پروانه‌ها به طور اسـتاتیکی و دینامیکـی بالانـس می‌شـوند.

فـن باکـس قبـل از ارسـال، مـورد تسـت ارتعاشـات قـرار می‌گیـرد. دمپـر تخلیـه روی فن‌هـای فـوروارد جهـت کاهش قـدرت عملیـات پیـش باردهـی نصـب می‌گـردد.

پره‌هـای راهنمـای متغییـر ورودی در صـورت نیـاز روی فـن بـک وارد و ایرفویـل نصـب مـی‌گـردد.

فنهــا توســط موتــور الکتریکــی و تســمه‌های V شــکل بــه حرکــت در می‌آینــد.

فــن و موتــور روی یــک پلــت فــرم نصــب گردیــده و توســط دمپرهــای ضــد ارتعــاش و اتصــالات انعطــاف‌پذیــر خروجــی فــن از بدنــه هواســاز جــدا می‌شــوند.

شفت و یاتاقان

شـفت‌ها از جنـس CK45 بـوده کـه سـنگ خـورده و پولیـش می‌شـوند. پولـی فـن توسـط خـاری کـه بـا توجـه بـه ماکزیمـم قـدرت و سـرعت طراحــی می‌شــود بــه شــفت متصــل می‌گــردد.

در تمــام واحدهــا از بلبرینگ‌هــای خــود تنظیــم بــا قابلیــت روغنــکاری ســاخت برندهــای معتبــر اســتفاده می‌شــود.

تمــام شــفت‌ها توســط مــواد مصنوعــی جهــت محافظــت در برابــر رطوبــت بــالا پوشــش داده می‌شــوند.

مـوتـورهـا

موتورهـا از نـوع سـه فـاز 50HZ کـه توسـط یـک پروانـه کـه بـا روتـور موتـور مـی‌چرخـد خنـک می‌شـود.

اسـتاندارد موتـور IP54 و کلاس عایـق F می‌باشـد. موتـور روی پایـه قابـل تنظیـم بـرای تنظیـم تسـمه سـوار می‌شـود.

همچنیـن موتـور بـا درجـه IP بالاتـر نیـز بنـا بـه نیـاز مشــتری قابــل نصــب می‌باشــد.

قسمـت کویـل

شــرکت تهویــه چهــار نــوع کویــل آبــی، گازی ، DX الکتریکــی و بخــار جهــت اســتفاده در هواســاز تولیــد می‌کنــد.

ســطح اولیــه کویل‌هــا از تیوب‌هـای مسـی بـدون درز و سـطح ثانویـه از فیـن بـا صفحـات آلومنیومـی یـا مسـی تشـکیل شـده اسـت.

قــــاب

قــاب کویــل توســط ریل‌هایــی از جنــس گالوانیــزه بــه صــورت فلنجــی در بــالا و پاییــن و اطــراف کویــل نصــب می‌گــردد.

بــه منظــور بــای پـس هـوا، کویل‌هـا بـه صـورت کشـویی در جـای خـود نصـب می‌گردنـد.

جهـت جلوگیـری از آسـیب دیدگـی، قسـمت هـدر و زانویـی کویـل سـرمایی و گرمایـی در داخـل کابیـن قـرار می‌گیرنـد.

امـا کویل‌هـای EXT پوششـی نداشـته و هـدر آنهـا در قسـمت بیرونـی نصـب می‌گـردد.

صفحـات فین موجدار

جهـت مغشـوش کـردن هـوای عبـوری، همچنیـن ایجـاد سـطح انتقـال حرارتـی بیشـتر، حـذف قطـرات آب و عـدم انتقـال آن از ردیفـی بـه ردیــف دیگــر مــورد اســتفاده قــرار می‌گیــرد.

 هدر و تیوب‌ها

تیوب‌هــا بــه صــورت مکانیکــی بــه صفحــات فیــن متصــل می‌شــوند. تیوبهــا بــه وســیله جــوش بــه هــدر (تیــوب بــدون درز مســی) وصــل می‌شــوند.

از تیوب‌هــای مســی اســتاندارد بــه ابعــاد جهــت ســاخت کویــل اســتفاده می‌شــود.

اتصــــالات

سیستم کویل به اتصالات ورودی و خروجی، و نت هوا و درین مجهز است.

تشـت تخلیه

تشـت تخلیـه بـا دو لایـه رنـگ اپوکسـی غنـی شـده روی بـرای محافظـت در برابـر خوردگـی پوشـیده می‌شـود.

تشـت تخلیـه تمـام طـول و عــرض کویــل را در بــر گرفتــه و حداقــل عمــق آن ” 11/2 می‌باشــد.

هیتـر الکتـریکی

کویــل الکتریکــی، از المنــت گرمایــی بــا پوشــش ســرامیکی در تیوب‌هــای مســی متصــل بــه صفحــات فیــن تشــکیل شــده اســت در تمـام کویل‌هـای الکتریکـی جعبـه ترمینـال و ترموسـتات محافـظ گرمــا نصــب می‌باشــند.

قطـره‌گیــر

قسـمت کویـل، مجهـز بـه قطـره گیرهای پلــی پروپیلــن (بــه صــورت دســته‌ای از صفحـات شـکل داده شـده) می‌باشـد کـه حسـب نیـاز، صفحـات می‌تواننـد از جنس گالوانیــزه یــا اســتنلس اســتیل باشــد.

دمپـر بـای پـس

این دمپر در قسمت داخلی و یا خارجی جهت تنظیم جریان هوا از روی کویل به کار می‌رود.

قسمت ایـرواشـر

ایرواشـرهای تـک بانـک و دو بانـک بـه ترتیـب ماکزیمـم کارایـی اشـباع % 75 و % 95 را مهیـا می‌کننـد. (در سـرعت 500fpm و 30psi) هـدر آب، لوله‌هـا و نازل‌هـا از جنـس پلـی پروپیلـن می‌باشـند.

لوورهـا و المیناتورهـای پلاسـتیکی در محفظـه نصـب می‌شـوند. پمـپ چدنـی مخـزن آب در داخـل محفظـه ایرواشـر قـرار دارد، کـه بـه آسـانی قابـل نصـب می‌باشـد.

واحـد مجهـز بـه فلوتـر و یـک سـوئیچ کنتـرل سـطح نیـز اسـت. بدنـه از پنـل دوبـل پلـی اورتـان 1 و 2 اینـچ تشـکیل شـده اسـت.

جهـت محافظـت از مخـزن آب در مقابـل خوردگـی پوشـش فایبـر گلاس نیــز قابــل نصــب می‌باشــد.

رطوبت زن

انواع مختلف رطوبت زن‌های مورد استفاده در هواسازهای شرکت تهویه عبارتند از:

رطوبت زن بخار (steam grid & jacket steam grid)، رطوبت زن اسپری آب (water spray) ایرواشر و رطوبت زن با مخزن الکتریکی

 ـ رطوبت زن Steam grid & jacket steam grid

هر دو از جنس استنلس استیل بوده که در jacket steam grid مخزن آکومولاتور از جنس گالوانیزه می‌باشد.

رطوبت زن اسپری آب

طـول مقطـع رطوبـت زن اسـپری آب 34inch اسـت کـه ماکزیمـم % 35 کارایـی اشـباع دارد. قطره‌گیـر پلاسـتیکی آب همیشـه بعـد از رطوبــت زن قــرار می‌گیــرد.

رطوبت زن با مخزن الکتریکی

از ظرفیـت 2kw تـا 16kw در دسـترس می‌باشـند. بدنـه از ورق اسـتنلس اسـتیل تشـکیل شـده اسـت، همچنیـن مجهـز بـه سـوئیچ کنتـرل سـطح حـد پاییـن، شـناور و جعبـه ترمینـال اسـت. کـه در نهایـت بـه لولـه بخـار از جنـس اسـتنلس اسـتیل وصـل می‌شـود.

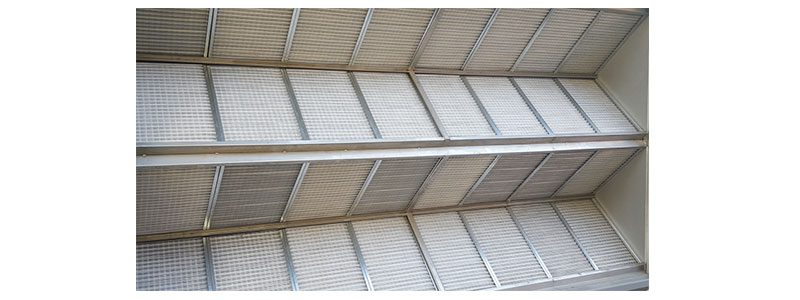

جعبه مخلوط و پیش فیلتر

قسـمتی کـه هـوای بیـرون بـا هـوای برگشـت بـه طـور یکنواخـت بـا هـم مخلـوط می‌شـوند جعبـه مخلـوط هـوا می‌گوینـد. کـه در شـکل‌های مختلفــی می‌باشــند.

دو دمپــر بــا تیغه‌هــای مخالــف جهــت مخلــوط بهتــر جریــان هــوا در جعبــه فیلتــر اســتفاده می‌شــوند.

فیلترهــای قابــل شستشــوی نــوع تخــت و V شــکل در داخــل جعبــه مخلــوط هــوا نصــب می‌گردنــد.

جعبه فیلتر با فیلترهای راندمان بالا

ـ سـاختــار

در ایــن قســمت از انــواع فیلترهــا بــا کارایــی متفــاوت اســتفاده می‌شــود

فیلتــرهـا

فیلترهـای کیسـه‌ای، ،non-woven کربـن اکتیـو، هپـا ،HEPA آلپـا ULPA در یـک دامنـه بسـیار وسـیعی در محصـولات شـرکت تهویـه بـه کارگرفتــه می‌شــوند.

ـ دربهای دسترسی

در اکثر قسمت‌ها، حداقل یک درب جهت دسترسی به تجهیزات نصب می‌گردد.

ـ قسمـت پلنیـوم

محفظه‌ای است که برای تغییر جهت جریان از آن استفاده می‌شود که خروجی آن به صورت کانال یا دمپر می‌باشد.

ـ قسمـت دیفیوزر

از یـک ورق فـولادی گالوانیـزه سـوراخ شـده تشـکیل شـده اسـت کـه کمـک می‌کنـد جریـان هـوا بـه صـورت یکنواخـت بـه فیلتـر کیسـه‌ای و یـاصداگیـر برسـد.

ایـن قسـمت بـه طـور طبیعـی بعـد از جعبـه فـن قـرار می‌گیـرد

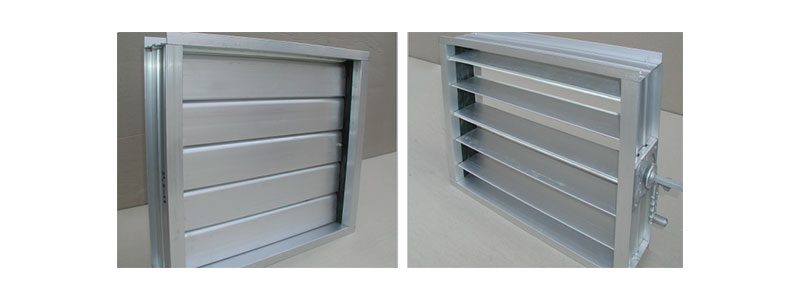

دمپـــر

ـ سـاختــار

دمپـر هـوا تیغه‌هایـی از جنـس آلومنیـوم بـه شـکل ایرفویـل می‌باشـند کـه در جهـت مخالف هم قـرار دارنـد.

بـرای چرخش دمپـر، از چـرخ دندهه‌ای پلاسـتیکی مقـاوم از جنـس پلـی پروپیلـن اسـتفاده می‌شـود. همچنیـن لبه‌هـای دمپـر توسـط درز بندهای پلاسـتیکی آب بنـدی(SEAL) می‌شـوند.

-دمپـــر تخلیه فن

بــه منظــور کاهــش حجــم هــوای سیســتم بــرای کاهــش قــدرت فــن از دمپرهــای تخلیــه فــن بــرای فن‌هــای فــوروارد اســتفاده می‌شــود.
